模具厂老板的噩梦：Cr12MoV冲头又崩了

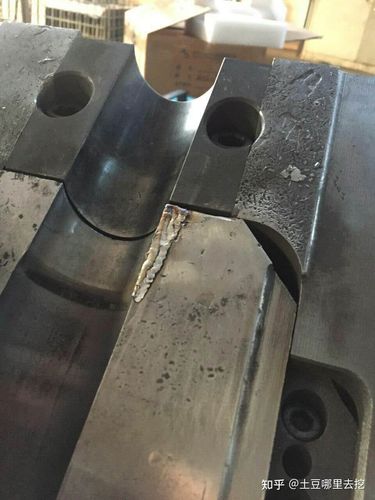

上周去东莞一家冲压厂，老板叼着烟，指着刚拆下来的冲头直摇头——‘第三次了！这才冲了不到八万件，你看这崩口，像狗啃的一样。’的确，那塌角和剥落看了让人心里发毛。明明都是Cr12MoV，热处理也走过一遍，怎么差距就这么大？
说实话，这事儿不能全赖材料。我以前也踩过坑。记得08年给一个汽车零部件做连续模，模具材料是日本大同的DC53，按说够好了吧？结果不到20万次，冲头就出了微裂纹。客户直接打电话骂人，那个压力… 后来复盘才发现，问题出在冲裁间隙的均匀性上，差个0.005mm，应力集中就够受的。❗
材料选对了就一劳永逸？别天真了
很多工程师图纸上标个‘Cr12MoV’，就觉得万事大吉。其实碳化物偏析能让模具寿命打对折。电渣重熔（ESR）的料子比普通电炉料强多少？金相组织一看便知——颗粒度、均匀度完全不在一个量级。但成本也高，对吧？所以关键是根据产量预期和失效形式倒推选材。
粉末冶金高速钢（如ASP-23）用在冲裁硅钢片模具上，抗磨损能力能把普通高铬钢甩开几条街。不过… 粉末钢韧性相对差些，如果模具结构存在尖角应力集中，一样脆断。这时候可能不如用韧性更好的基体钢，比如LD钢。
💡 一个小窍门： 试模时带个放大镜，看看刃口钝圆半径。初期磨损太快，八成是表面硬度不够或硬化层太浅。
热处理：被外协厂坑了你还不知道
热处理环节，水深着呐。淬火温度、回火次数、深冷处理… 每一环都能给你搞出内应力残留、晶粒粗大。就说深冷处理吧，很多小厂根本没那设备，就给你放冰箱里冻一冻，笑死。真正的-130℃深冷，能显著减少残余奥氏体，稳住尺寸。我的经验：冲头如果没经过深冷，头几次研磨后尺寸就跑了，下次装模间隙全变。
还有表面强化，什么PVD涂层、TD处理，搞不好反而会降低韧性。有次做个铜件拉伸模，镀了TiN涂层，模具表面漂亮是漂亮，但尖角处涂层剥落，像个疮疤一样，导致铜屑粘着，拉伤严重。所以涂层和基体结合力才是最关键的，别被光鲜的外表骗了。
问：模具到底该不该做涂层？哪些情况适用？
答：这要看工况。如果是薄板冲裁，润滑条件好，涂层可以成倍提高寿命，尤其对付不锈钢、硅钢这类易粘着材料。但如果是厚板冲裁或大间隙冲裁，冲击载荷大，涂层容易崩裂，反而得不偿失。还有，做涂层前模具表面必须洁净、无氧化皮，有些供应商预处理马虎，涂层附着力直接归零。
问：模具开裂都是从哪里开始？有没有办法预判？
答：据我观察，裂纹九成以上起源于集中应力点——比如沉头孔边缘、尺寸突变处、电加工变质层。线切割后那层白亮层（再铸层）必须用研磨去掉，不然就是个定时炸弹。预判的话，可以借助模拟软件看应力分布，但更实际的还是定期做磁粉探伤，几百块一次，比意外停机划算太多。
说实话，模具寿命是个系统工程。从设计、材料、加工、热处理到使用维护，哪个环节掉链子都白搭。所以别老盯着材料牌子，把模具结构合理性放到第一位，避开那些鬼斧神工的尖角、截面突变。👍
最后啰嗦一句：模具润滑别再用废机油了，冲压油黏度选对，模具能多活三分之一。我是真见过用菜籽油冲不锈钢的猛人…… 也是服气。总之，搞模具，心要细，别省那点检测费。
