先从一次糟心的检修说起
上个月跟一个化工厂的设备主管聊天，他提到车间那台U型管换热器效率掉了30%，拆开一看——管束糊了一层黄褐色的硬垢，跟糖炒栗子那层粘砂似的。说实话，我当时第一反应不是同情，是“果然如此”……
结垢这东西，简直是换热器的宿命。就像人年纪大了血管堵塞，设备运行时间一长，流道里难免沉积水垢、锈泥、工艺介质带来的聚合物。关键是，这东西它不是均匀的，往往局部结垢严重，导致热应力集中，最后管子开裂，介质互窜——事故就这么来的。
但很多人，哪怕老工程师，也常忽略：结垢不止降低传热系数，还会引发更致命的垢下腐蚀。对吧？垢层下面形成闭塞区，金属基体局部溶解，薄薄的管壁很快穿孔。这种失效模式，远比均匀减薄危险得多。
为什么你洗了又洗，还是堵？
不少检修方案就是用高压水枪“呲”一遍，或者化学清洗循环几小时。然后呢？运行不到三个月，换热器又报警了——压降异常。为什么？因为清洗没到位，残留的硬垢像种子一样，新介质一过，迅速长大。还有，清洗药剂没选对，酸洗把管板缝隙腐蚀了，反而加速泄漏。
我得说句大实话：很多工况下，单纯依赖清洗就是刷存在感。应该从根源上——水处理抓起。软化、加药、过滤，这些前端措施不做，后面再折腾也白搭。

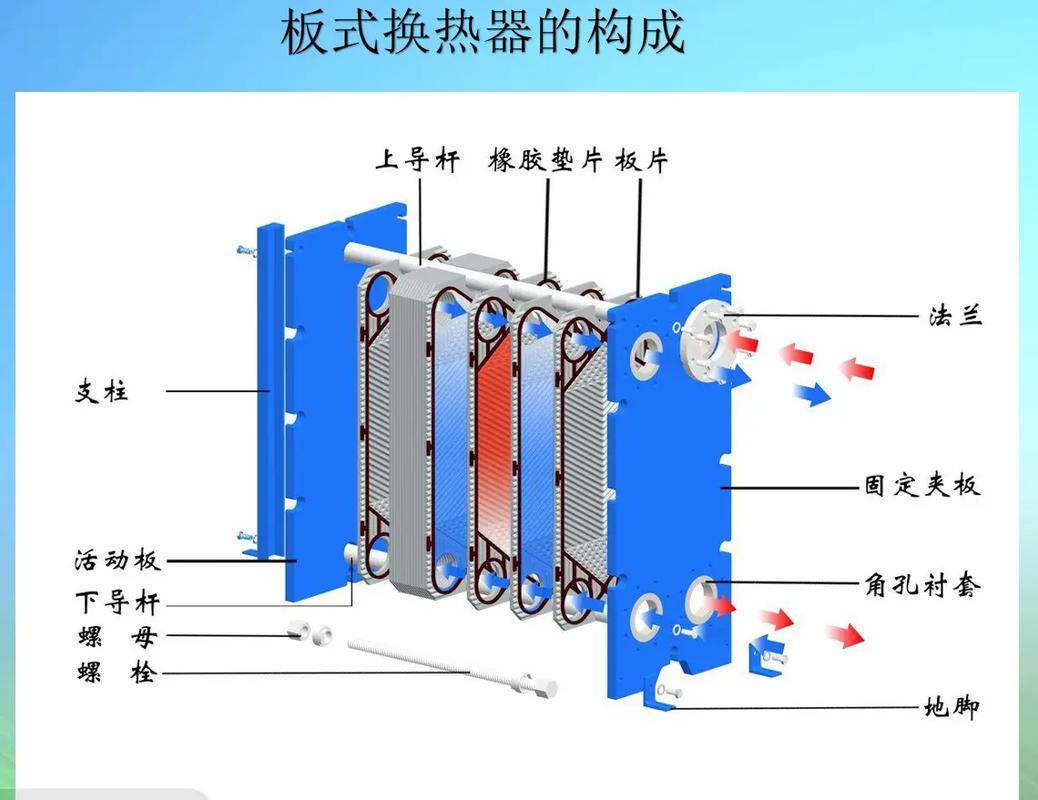

板式换热器就高枕无忧？
别天真。板式换热器紧凑高效，可那薄板片（0.5-0.8mm）对氯离子应力腐蚀极为敏感。我见过某食品厂用板换来冷却含盐料液，板片材质选成304，结果不到半年板片出现大量树枝状裂纹，穿孔泄漏，介质交叉污染，整批产品报废。惨痛教训。
选材啊，一定要看介质成分。含氯高的，至少304不行，得走316L甚至双相钢。有些人为了省钱，硬上，后期维护成本是天价。
问：怎么判断换热器内部已经结垢严重了？
答：最直接的是看传热温差。如果冷热端温差明显加大，对数平均温差上升，但换热量却上不去，那准是传热系数k值掉得厉害。另外，监测压降，壳程或管程压降突然升高，说明流道截面缩小，就是垢层在“搞鬼”。有条件的话上在线污垢热阻监测仪，随时看数据，比经验判断靠谱多了。
问：清洗时用化学法还是物理法好？
答：没有万能药。硬垢用高压水射流（物理）最直接，但对粘泥、油垢没用；化学清洗对碳酸盐垢有效，但渗透性差，对硅酸盐垢、硫酸盐垢效果一般。有些特殊介质（如聚合物）需要有机溶剂或碱洗。注意！清洗后一定要钝化，否则新生表面更容易腐蚀。见过清洗完没钝化，投用三天就穿孔的，哭都来不及。
“防”永远比“治”便宜
我们总在设备出问题后才着急，平时巡检走马观花。换热器的设计阶段就该考虑结垢倾向，比如流速太低容易沉积，就适当提高管程流速；结构上避免死区、缝隙；材料选用光滑表面或防垢涂层。运行中控制水质、温度，避免局部过热沸腾浓缩。这些细节，都是血的代价换来的经验。
对了，还要定期做涡流检测查管子减薄，红外成像看温度分布。别等到漏了再修，非计划停机损失大得吓人。
一点感慨
干设备管理这么多年，最怕听到“以前都这么用也没事”这种话。工艺条件一变，水质一变，原来的平衡就打破了。换热器的故障，往往是渐进的，但暴发就在一瞬间。多留心运行参数，勤做记录，及时分析趋势，比事后诸葛亮强一万倍。
