造粒机的脾气，摸不透就吃亏
造粒这事儿，说起来简单——把粉末变成颗粒呗。可实际做起来呢？全是坑。
上周有个客户打电话过来，急得跳脚，说颗粒强度忽高忽低，筛分出来一半废料。我一听就知道，老问题又犯了。他们用的是对辊挤压造粒机。压力。温度。水分。任意一个参数飘一点，颗粒就给你颜色看。尤其是那种干法造粒，看着设备傻大黑粗，其实娇贵得很。
说实话，很多操作工把造粒机当粉碎机用——料倒进去，电闸一推，完事。这能不出问题吗？粉末的堆积密度、流动性、含水率，这些变量互相掐架，你得摸透它们的脾气。比如有些物料，稍微吸点潮，在辊皮上就打滑，出料全是扁片。这时候你怪机器？机器才不背锅。
颗粒度失控？从这三个地方找原因
一提到颗粒大小不均，八成的人第一反应是换筛网。筛网固然重要，但制粒机的核心部件——辊皮，你检查过吗？我见过用了三年的辊皮，表面坑坑洼洼，能均匀才怪。辊皮磨损后，模具间隙变大，挤压力忽强忽弱，出来的颗粒自然有大有小。还有那些犄角旮旯的粘料，清理不及时，混进下一批料里，直接导致交叉污染。
第二个坑：进料速度。很多人喜欢“猛火快炒”，喂料机开到最大，恨不得一分钟出十吨。结果呢？料在辊缝里来不及压实，颗粒松散，一碰就碎。反倒是慢一点、稳一点，成粒率和颗粒强度蹭蹭往上涨。
第三，别忘了你的粘结剂——如果是湿法造粒。加多加少，差别天上地下。有一次我在现场，操作员图省事，直接用桶泼，那一批颗粒全成了“大团结”，筛分筛到想哭。后来装了计量泵，世界才清净了。
问：颗粒大小不均匀怎么调？
答：先查筛网。再查进料速度。有时候就是喂料快了挤成一团。还有辊皮磨损——这个很多人忽略。另外，如果是湿法，看看粘结剂是不是喷得太猛。如果是干法，瞧瞧辊压机的压力波动，液压系统该排气了。
问：为什么我造的颗粒一烘干就碎？
答：八成是干燥曲线没调试好。升温太快，颗粒表面先干，内部水分出不来，“外焦里嫩”，一摔就裂。要么就是湿颗粒本身强度就不够，粘结剂配比不对，或者混合不均匀。先测一下湿颗粒的跌落强度，如果本来就差，别赖烘干。
干湿之争，到底该怎么选？
凡是问我这个问题的，我都会先怼一句：你的物料怕水吗？如果物料一碰水就发黏、变质或者反应——比如某些精细化工粉末、食品添加剂——那干法造粒就是你的救命稻草。不用干燥，省蒸汽，环保压力小。但干法出来的颗粒，说实话，形状不太规则，流动性差一些，做高端制剂可能差点意思。

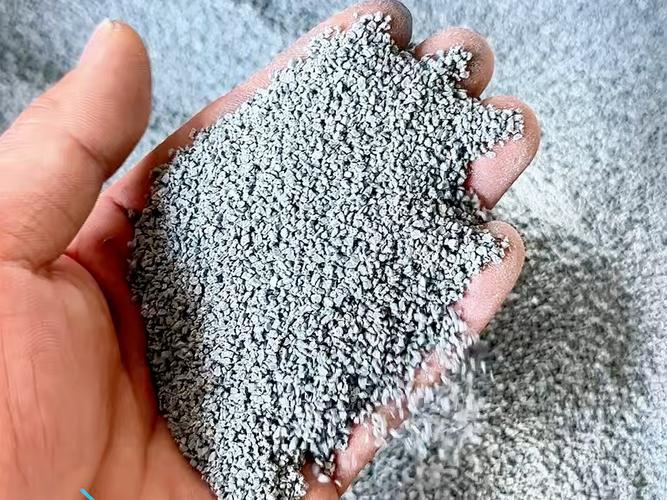

湿法造粒呢？做化肥、陶粒、催化剂，那叫一个稳。颗粒圆润，强度好，堆积密度可控。不过多一步干燥，能耗不小，再加上废水处理，现在环保查得严，你得算总账。还有那种喷雾造粒，颗粒更细腻，但设备贵得肉疼——不是大批量连续生产，真扛不住。
我见过一个奇葩案例：某厂想做缓释肥，非要用干法对辊，结果颗粒棱角太多，包膜包不住，一溶全露馅。后来改湿法圆盘造粒，立马合格。所以说，工艺选型，别拍脑袋，拿物料去试！小试、中试，花点钱，比投产后再改生产线划算一万倍。
问：我该选干法造粒还是湿法造粒？
答：看你的物料。如果物料怕水——比如某些化工粉末，一碰水就发黏或者变质——那肯定得干法。但干法造出来的颗粒，说实话，形状不太规则，流动性差一些。要是做化肥，湿法更稳，颗粒圆润，强度也好。不过湿法多一步干燥，能耗不小。所以……还是得算账。另外，别光看设备价格，后期的运行成本、易损件更换频率，都得往里算。辊皮两个月换一次，你能受得了吗？
少谈“智能”，先把基础夯实
现在卖设备的张嘴就是“智能造粒”“数字化产线”，好像不弄个AI控制就out了。可你现场连基本的温度探头都坏一半，数据采集靠手抄，那智能就是空中楼阁。我不是排斥新技术——PLC联动调节喂料和压力确实香——但首先，得把工艺参数固化下来，操作规程别朝令夕改。工人今天这么干，明天那么干，神仙也救不了你的良品率。
还有一件事：润滑。别笑，我见过好多生产线，轴承缺油烧死，整根螺旋给料轴报废。耽误一天，损失几十万。点检、润滑、紧固，这三样基本功，比什么高级算法都管用。造粒车间环境恶劣，粉尘大，腐蚀重，你对设备好一点，它才能老老实实给你吐颗粒。
最后唠叨一句：别等到筛分机里剩一堆粉末再想办法。颗粒质量是设计出来的，不是筛分筛出来的。从配方、预混、造粒、整粒、干燥……每个环节都藏着魔鬼。蹲下去，看细节，这才是工业造粒的硬道理。
