干自动化这行快二十年了，说起来惭愧，刚入行那会儿我是真没把工业连接器当回事——不就一个插头嘛，能通电就行。直到有一次．设备在客户现场趴窝，查了半天居然是连接器触点氧化，信号断断续续。老板黑着脸让我连夜飞过去处理，灰溜溜的。从那以后我才明白，这个小玩意儿搞不好就是整套系统的阿喀琉斯之踵。
现在回头看，很多同行还在重复我当年的错误。比如选型时只盯着电流电压，不看环境；或者图便宜，买回来一堆镀层稀烂的货，半年后锈得不成样子。今天借着这篇文章，聊聊这些年我经手过、修过、骂过的连接器，希望能让你少走点弯路。
IP68 不是万能药，别被数字忽悠
一提到户外连接器，很多工程师条件反射就写 IP67、IP68。问题来了——IP68 的标准其实挺宽泛，不同厂家的测试条件不一样。有的泡水 1 米 30 分钟，有的 2 米 7 天。去年有个水泵项目，我信了某品牌的 IP68，结果深井泡了三个月，进水了。拆开一看，密封圈材质是丁腈橡胶，长期泡水溶胀了。换成氟橡胶，多花二十块，但再没出过事。
所以 IP 等级只是门票，具体密封方案得深挖。要看密封圈材质、壳体配合公差、甚至安装扭力——别小看拧紧那一下，很多进水就是因为没按规范力矩拧，密封圈变形不均匀。❗这里有个常见坑：现场工人用管钳暴力操作，把塑料外壳拧裂了，外表看不出，一淋雨就短路。后来我们强制配力矩扳手，成本小，省心太多。
触点镀层：那些失效案例的幕后黑手

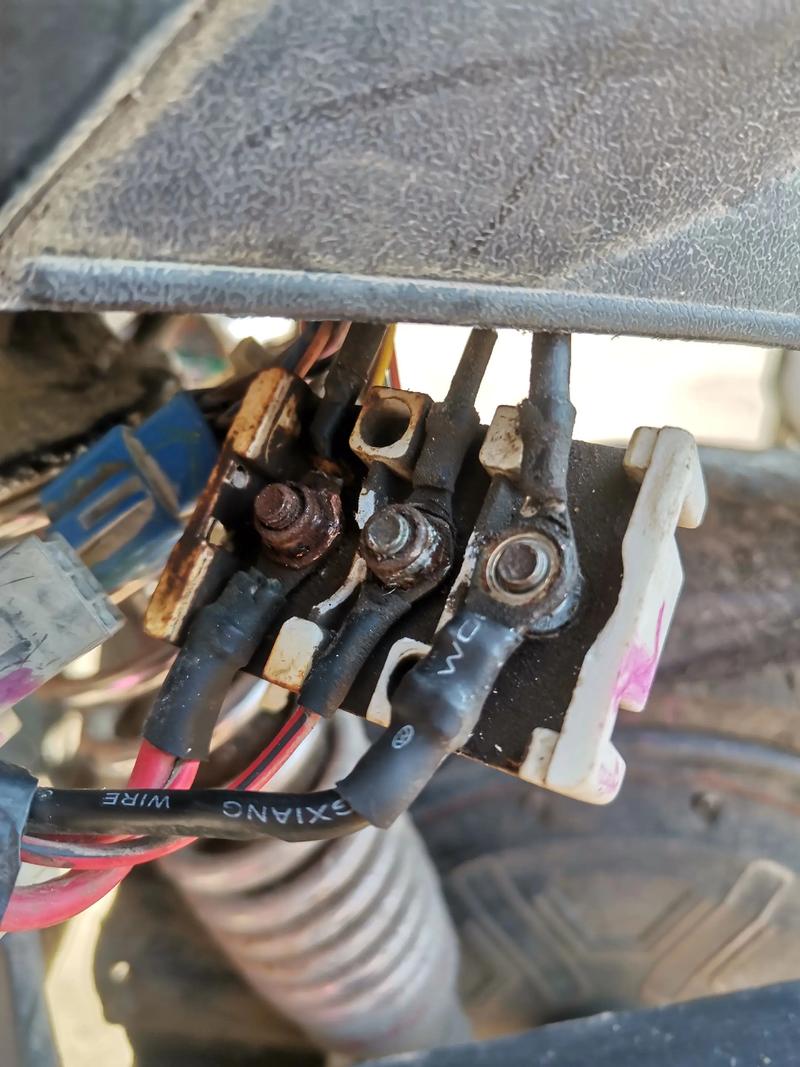

触点氧化是最常见的慢性病。刚做维护那阵子，我碰到过一个奇怪故障：信号时有时无，温度一高就出问题。以为芯片脱焊，折腾两天，最后查到连接器——触点表面发黑，微动腐蚀。原因是触点镀锡，在振动环境下微动磨损，生成氧化层。换成镀金的，问题消失。说实话，镀金不是奢侈，是高可靠性系统的底线。除非你的设备一辈子不振动、不温变，那你可以赌。
但也有门道。有些供应商所谓“镀金”，其实是闪镀，薄得透光，插拔几十次就露镍了。我们现在的规范是：关键信号至少 0.8μm 金，动力触点可以镀银，但下底镍层要够厚。✅ 验货时带个 XRF 检测仪，现场打一下，比证书靠谱。
问：为什么有的连接器触点镀金还会腐蚀？
答：因为多孔隙。镀层工艺差，针孔多，腐蚀介质透过金层攻击底镍，反而加速失效——这就是所谓的“金层腐蚀”。所以光看镀层种类不够，还要关注镀层致密度和底层处理。有条件做盐雾测试，比参数表实在。
问：既然镀金这么好，为什么很多动力连接器还用镀银？
答：成本是一方面，还有技术原因。银的接触电阻比金低，大电流下优势明显。而且银的氧化物也是导电的，金要完全隔绝环境，一旦磨穿风险更大。但镀银怕硫化，工业区二氧化硫多的地方，需要涂护层。所以还是看工况，没有通吃方案。
选型那些反直觉的真相
多数人按样本参数选连接器，正好掉进陷阱。举个例子，额定电流——很多样本写 16A，周边温度是 40°C。如果你的柜内温度 60°C，实际要降额，可能连 10A 都悬。有一次电柜起火，就是因为连接器过温，塑壳熔化导致短路。查下来，设计余量不足，样本参数误导。所以永远看降额曲线，别只看额定值。
还有插拔次数。有人纠结 100 次还是 500 次，其实对于固定安装，一辈子都不拔几次，这个指标反而不如抗振动重要。振动环境要选带锁紧机构的，比如直插带卡扣，或螺纹连接。我见过用推拉式连接器在冲压机旁，三天振松了，工人拿铁丝绑着，惊出一身冷汗。💡 记住，机械刚性比电气参数更优先。
问：防爆场合选连接器要特别注意什么？
答：不止是隔爆面长度。很多人忽略最大间隙，非认证产品修锉一下装上去，防爆证书就作废了。还有引入装置，填料函必须与电缆外径匹配，现场常见用小电缆充大孔，拿胶带缠，绝对禁止。防爆合格证是整体认证，别乱改。
某次风电项目，戈壁滩上日夜温差四十度，连接器壳体凝结水珠，侵入导致短路。后来全换成带呼吸膜的，平衡内外气压。这玩意儿国产的也不差，关键要主动提，销售一般不会告诉你。所以 别指望供应商替你考虑全面，自己脑补最坏工况。
维护中那些让你怀疑人生的细节
你是不是也觉得，连接器安装好了就万事大吉？天真。去年巡检，发现某柜门转接处电缆弯折半径太小，连接器出线端受横向拉力，半年后胶芯开裂，芯线短路。标准要求固定式至少预留 6 倍外径的弯曲半径，但现场哪管那么多，电缆绑得太紧。后来我们在连接器尾部加装弹簧护套，缓解应力。
还有清洁问题。粉尘大的现场，连接器对插前不清理，颗粒物嵌入触点，插拔后划伤镀层。现在强推防尘帽——对，就是那个几毛钱的塑料帽，丢了也不补。我每次盘点备件，防尘帽都单独放一堆，丢了立马补，治好了我的强迫症。
归根结底，工业连接器更像一门玄学，参数表只是门槛，真功夫都在细节里。这么多年下来，我选型越来越慢——不是犹豫，是考虑的变量越来越多。但这行就是这样，越怕麻烦，麻烦越来找你。好了，啰嗦这么多，希望对得起你划屏幕的时间。
