你想想看，油在炉管里流动，紧贴管壁那层油膜的温度——比主流温度高几十度甚至上百度呢！这个膜温一旦超了，油就开始裂解、结焦，然后嘛，管壁一层硬碳，传热变差，炉管局部过热，最后烧穿。我见过最离谱的案例，新系统运行不到半年，就因为选的油膜温上限刚好卡在运行温度，结果内部结焦跟烟囱似的。
坑一：只盯着最高使用温度，忽视膜温
不少同行拿过技术参数一看，哟，最高使用温度320℃，我系统才用280℃，稳了。稳什么？这是主流体温度，不是膜温！✅ 正确的做法是：先算炉管内膜温，再留出至少20℃的安全裕量。比如管壁膜温预计330℃，你就得选最高膜温360℃以上的油。
问：“那我直接选最高使用温度远高于需求的油，总该安全了吧？”
答：“错！过度升温会牺牲其它性能——高温油通常黏度大，泵送困难，冷启动时简直像抽糖浆。而且某些合成油高温下对密封件侵蚀严重，本来可以三年不换的垫片，半年就渗漏。见过导热油系统着火吗？很多不是因为油本身自燃，而是泄漏后遇到明火。”
还有，别迷信什么“合成油一定比矿物油好”。矿物油成本低，流动性好，用在200℃以下的场合其实更合适。一家印染厂之前非要用合成油，结果冬天启动得先给管道伴热，能耗飙升，被我逼着换回矿物油，一切正常。所以啊，适合的才是最好的——虽然这话老套，但真就这么回事。
坑二：忽略系统清洗，新油变废油

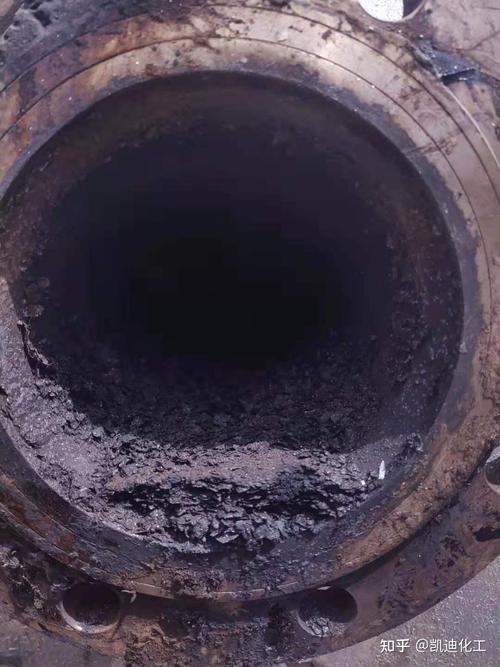

这是最容易被忽视的！旧油放掉直接加新油？恭喜你，新油进去就被残留的胶质、碳粉污染，酸值蹭蹭涨。我见过一组导热油锅炉，才换油两周，取样一看颜色像酱油，黏度已经超标。
系统清洗有多关键？❗ 它能把管路内壁那层结焦和沉积物剥离掉，否则它们会像催化剂一样加速新油变质。清洗可不只是简单循环——得用专用清洗剂，有时还得敲打管路、分段冲洗。麻烦？确实麻烦。但不洗的代价：换热效率下降，燃料费多花20%以上，更别提安全隐患。
问：“旧的导热油放干净不就行了吗？清洗太麻烦。”
答：“残留的胶质和碳粒就是催化剂，新油进去两三天就开始聚合。尤其高温段，三五个月后就得再次换油，重复投资。我建议：排油后用氮气吹扫，再注入清洗剂热循环至少8小时，最后用新油置换一遍。虽然麻烦，但能延长三倍使用寿命。”
坑三：不关注热稳定性，换油周期短
热稳定性差的油，在长期高温下裂解，产生低沸物，导致系统压力波动，排气频率增加。更可怕的是，低沸物聚集在膨胀槽，一旦闪蒸，压力瞬间升高，安全阀起跳，喷出一团雾化油——遇到明火就是灾难。💡 有个案例：一家板材厂导热油膨胀槽冒烟，就是低沸物过多，循环泵一停，静态油温上升，沸腾了。幸好没着火，但全厂停了两周。

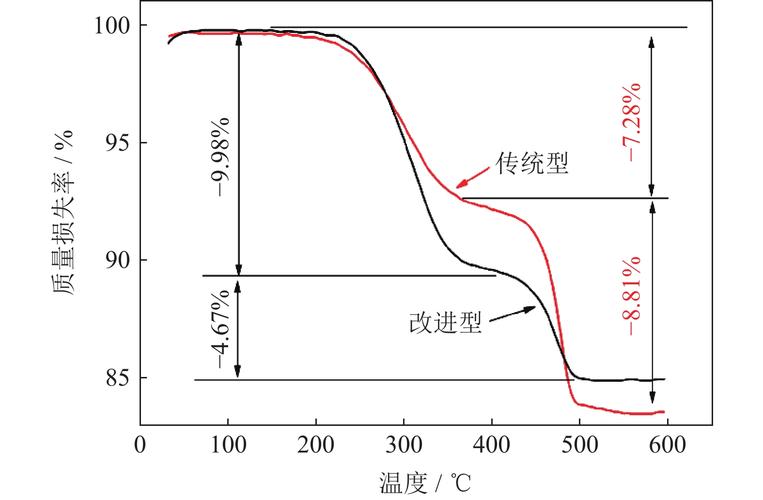

怎么看热稳定性？看残炭、300℃加热挥发度之类的指标。但更靠谱的是——问供应商要“热稳定性实验报告”，最好按GB/T 23800方法做的。里面会给出在不同温度、时间下的黏度变化和残炭增量。假如300℃加热720小时，黏度变化超过15%，残炭超过1.5%，这油就别用了。
还有，别轻信“使用寿命可达10年”的宣传。那是实验室理想工况，实际运行有局部过热、氧化、污染，能用5年不换已经很不错了。定期取样化验吧，酸值超过1.5mgKOH/g，黏度变化超过15%，赶紧换。否则碳垢一旦形成，想彻底清掉？除非割管重装。
问：“多久化验一次比较合理？”
答：“至少半年一次。系统满负荷、连续运行的，建议三个月一次。取样要在热循环状态下，从主管路预留口取，别在膨胀槽取——那儿的油不循环，没代表性。”
最后啰嗦一句：导热油是传热系统的血液，对它吝啬，最后烧钱修炉子。下次选油时，把这三点刻在脑子里，少踩坑就是赚钱。
