变压器油，不止是散热那么简单
变压器油泡着铁芯和绕组，散热、绝缘、灭弧、保护固体绝缘——四重使命。可一旦劣化，这些功能全打折扣。击穿电压下降、酸值飙升、油泥沉积，哪一样都够你受的。说实话，我见过太多厂子把油一用就是二十年，不闻不问，直到某天轻瓦斯动作、重瓦斯跳闸了才傻眼。

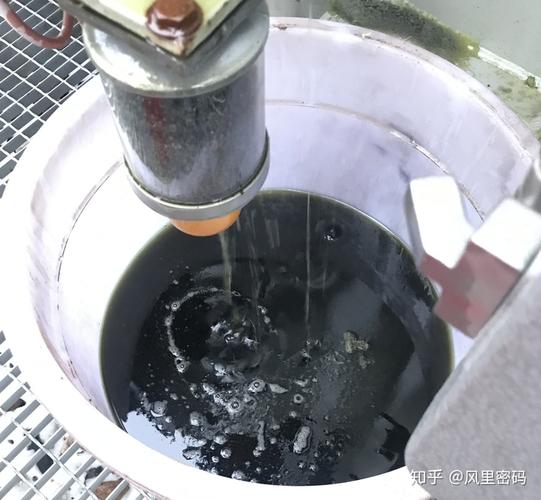

油老化的元凶：氧气、水分、高温。三者狼狈为奸，氧化产生酸性物质和油泥，水分降低绝缘，高温加速一切。而且变压器呼吸器里的硅胶变粉红了都不换——这种疏忽简直不可原谅！
到底多久该换？别再问我“几年”了
问：“我们的变压器运行十二年了，油样透明，没啥异味，是不是不用换？”
答：凭眼睛看？您当这是花生油呢！变压器油的衰老是化学变化，肉眼不可见。真正要看的是一串检测数据。击穿电压（耐压）可能已从新油的70kV跌到30kV以下，酸值（中和值）可能超过了0.1mgKOH/g，还有那个要命的介损因数tanδ(90℃)如果大于0.5%，那油已经老态龙钟。所以，别问几年，问数据。
影响寿命的因素千差万别：密封良好的全封闭变压器，运行温度低，二十年油质依然能打；而老式开启式变压器，环境潮湿、负荷重，五年就可能严重劣化。还有一个常被忽视的——补充油的相容性。不同品牌、不同基油的变压器油混用，可能导致油泥析出，加速老化。
看懂这几个指标，你就是半个专家
别被几十项试验吓到。抓住关键：
- 击穿电压：绝缘强度的直接体现。<66kV设备要求≥35kV，110~220kV≥40kV，330kV及以上≥50kV。低于标准必须处理或换油。
- 酸值：油中酸性物质含量。运行油≤0.1mgKOH/g（有些标准放宽到0.15）。高了会腐蚀金属、产生油泥。
- 介质损耗因数tanδ(90℃)：反映油的整体老化程度。运行油一般要求≤0.5%，理想状况<0.05%。这项一高，意味着极性杂质多、老化深。
- 水分：水是绝缘杀手。运行油水分≤35mg/L（高压更低），水过多击穿电压跳水。
- 界面张力：表征油中极性杂质含量。新油≥40mN/m，运行油一般不低于19mN/m。低了说明油已经严重老化。
💡 一个小经验：当酸值和tanδ同时上升，油泥风险极高，这时候光过滤不行，得再生或换油。
问：“油介损超标但耐压还行，能用吗？”
答：这个问题很有代表性。先给结论：短期内可能没大问题，但长期不解决后患无穷。介损高说明油中有大量极性老化产物，这些物质会吸附在绝缘纸板上，加速固体绝缘老化。而且tanδ高的油在电场下发热更严重，会进一步劣化。很多现场案例：刚测时耐压40kV，一年后因为油泥堵住散热通道，温升报警。所以，一旦介损接近0.5%，尽早安排再生处理，或者直接更新。如果预算有限，在线再生旁路处理也是救急良方。
换油的时机与省钱招数

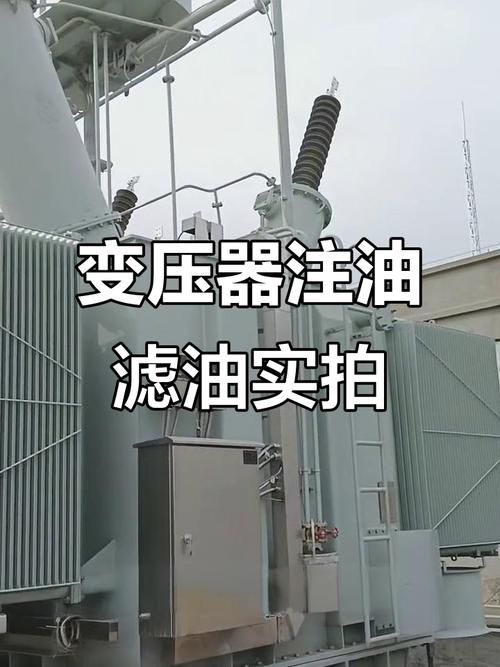

换油不是简单的放旧灌新。流程要讲——排油→冲洗→清理（必要时）→真空注油→静置→排气→试验。尤其高电压等级，真空注油必须达到规定残压和保持时间，否则气泡留在线圈里就是致命缺陷。
很多企业主舍不得投入。其实，除了全部换新，还有在线滤油、吸附再生等方案。比如用白土-硫酸再生装置，油品能恢复到接近新油，费用是买新油的30%左右。不过再生现场管理较复杂，可能产生废弃物。更先进的有硅胶-活性氧化铝双吸附再生，在变压器旁路连续运行，边用边净。
当然，如果击穿电压过低、油泥严重、添加剂耗尽，果断换油比反复维修更经济。
最后说一句：不论换不换，建立油务档案，每半年至一年取样全分析，这才是最高效的省钱策略。等故障发生了……再花十倍的钱去修变压器，或许还要算上停电损失，何苦呢。
