去年在车间检修一台进口减速机，拆开轴承端盖的那一刻，我差点骂人——润滑脂干成了硬块，像锅巴一样糊在滚子上。其实这台机子才运行了不到2000小时。原因？车间的‘老师傅’图省事，把两种不同的脂混着用，基础油析出，稠化剂结构崩了。说实话，干了二十年机械，这种低级错误见得太多。太多人觉得润滑脂嘛，抹上就行，哪有那么多讲究？大错特错。✅
润滑脂到底是个什么东西
很多人以为润滑脂就是稠化了的油，这理解太粗了。润滑脂其实是个半固态的分散体系，基础油占75-95%，被稠化剂的纤维网络结构锁住，像海绵吸水一样。外加少量添加剂赋予特殊性能。稠化剂才是脂的骨架——锂基、复合锂基、聚脲、钙基……每种骨架的耐温、抗水性都不一样。比如最常见的锂基润滑脂，滴点大概170-190℃，而复合锂基脂能扛到260℃以上，就因为稠化剂里引入了低分子酸盐共结晶，结构更稳定。不过话说回来，光看滴点也不行，长期使用温度要比滴点低30-50℃，这是常识对吧？但真在现场看到有人把普通锂基脂用在200℃的热风电机轴承上——烧干了还怪脂不好。❗
选脂的时候，NLGI等级（锥入度）比品牌重要多了。0号、1号适合集中润滑系统，流动性好；2号最通用，轴承绝大多数用这个；3号偏硬，密封性好但泵送困难。碰到过北方冬天户外设备，用2号锂基脂，-30℃冻成肥皂块，泵根本打不动——后来换用低黏度基础油的合成脂，问题解决。还有滴点、极压抗磨、抗水淋、防锈……这些指标得按工况来选，不是越贵越好。💡
那些坑过我的选脂误区
误区一：颜色越黄脂越好？扯淡。颜色是着色剂的事，二硫化钼脂就是灰黑的，性能反倒强悍。误区二：稠度等于润滑能力？有人觉得NLGI 3号脂比2号‘更有劲’，硬邦邦的阻力大，低温启动扭矩飙升，反而不如2号在滚动轴承里滚得顺。误区三，也是最常见的——乱混脂。不同稠化剂之间可能不相容，比如锂基脂混了钠基脂，稠化剂结构互穿破坏，基础油哗啦啦就流出来了。我就见过一个注塑机群，因为混用脲基脂和锂基脂，集中润滑管路全部堵死，清理了三天。😡
再比如极压添加剂，很多人一听极压就觉得好，不管啥设备都上带极压的脂。但极压剂通常是硫磷化合物，对铜合金部件有腐蚀风险。蜗轮蜗杆减速机里的铜蜗轮，就绝对不能用含活性硫的极压脂，否则齿面很快变黑蚀坑。这些细节，说明书不一定写，得靠经验积累。
实战中的问答：你肯定遇到过
问：轴承里的脂变黑了，是不是该马上换？
答：不一定。正常运行的脂，因为氧化、摩擦副磨损的微屑混入，颜色变深是常事。但如果黑得发亮且带有焦糊味，那肯定是高温碳化了，赶紧换。另外，二硫化钼之类的固体添加剂脂本身就是黑的，别误判。关键看油脂是否乳化、是否有异常颗粒感、滴点是否明显下降。
问：不同品牌的同类型脂（比如都是2号锂基脂）可以混合吗？
答：理论上同稠化剂、同系列的基础油相容性风险较小，但强烈不建议！不同厂家的添加剂包可能相互反应，导致稠度变化、分油加剧。实在要混用，务必做相容性试验：按比例混合后，放入100℃烘箱观察24小时，看看有没有明显分油、结块。否则后果自付——我是吃过亏的，承诺终身保修的设备，因为混脂烧了轴承，赔了一大笔。💸
特殊工况的脂怎么选

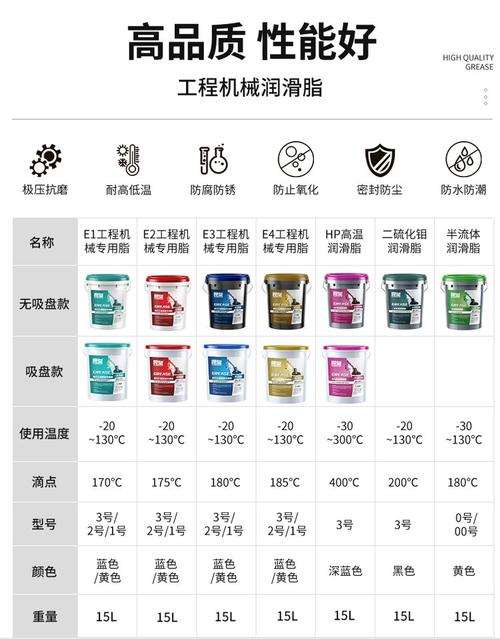

高温环境（持续>150℃）：远离普通锂基脂，复合锂基脂、聚脲基脂是首选，滴点高、抗氧化强。超高温（>250℃）就得考虑全氟聚醚脂了，贵得要死，但寿命长。高速轴承：选用基础油黏度低、稠度偏软的脂（NLGI 1-2），减少搅动发热。食品行业：必须用NSF H1认证的铝复合基脂，无毒且抗水。还记得给啤酒厂灌装线选脂，食品安全要求严苛，最后用了某品牌白色食品级铝复合脂，价格是普通脂的五倍，但绝对安心。
低速重载、冲击负荷大的场合，比如破碎机、挖掘机销轴，需要极压锂基脂或添加二硫化钼、石墨的脂。四球试验里的烧结负荷值要够高。有一回给露天矿的牙轮钻机选脂，原来用进口脂消耗快，后来调整了稠化剂和极压剂比例，在自订脂厂小批量生产了一批，成本降了还耐用。——这才是真正的降本增效，不是买便宜货。❗
最后几句掏心窝的话

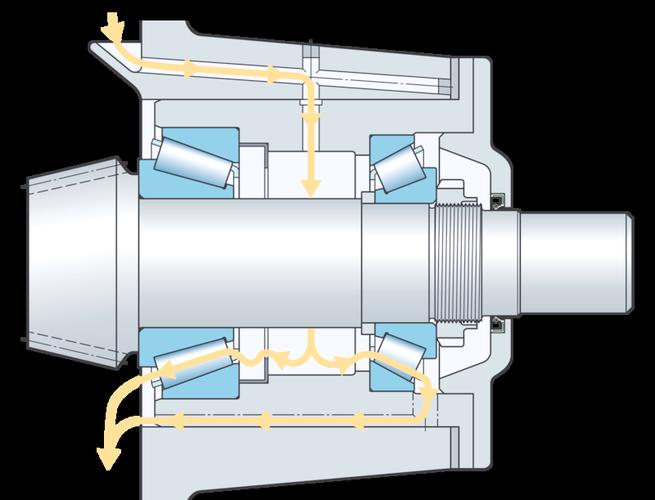

润滑这事，在工厂里往往归维修班管，没人当技术活。但设备故障的70%都和润滑不当有关。别等坏了再修，平时多看看脂的颜色、纹理，摸摸排出的脂有没有硬粒。定时取样做光谱分析当然好，但条件有限的话，至少做到专枪专脂、密封保存、不宜过多填充（轴承填脂量一般占空腔的30%-50%）。过满会搅动发热，过少则润滑不足。行了，啰嗦这么多，设备不坏比什么都强。✅
