说实话，十次里有八次，不是胶的问题。是人。是对工业胶粘剂那点事，根本就没搞明白。
前几天一个做非标自动化的朋友差点捅了篓子。一个高精度传感器支架，他用了一支标称“超高强度”的环氧树脂，结果运行不到三天，脱胶。整个产线停下来等他。他对着电话冲我吼：“我买的可是最贵的！参数上剪切强度32MPa！” 我让他把粘结面照片发过来——光滑得像镜面。得，症结找到了。
选型：不是粘度高就好
很多人把工业胶粘剂理解得特简单。看参数，比价格，下单。真这么容易，我们这帮搞工艺的早失业了。举个反常识的例子。那次给风电叶片做合模粘接，需要极高的剥离强度和耐疲劳性。你猜最后用了什么？不是那种硬邦邦的环氧。触变型的增韧丙烯酸酯，价格贵了将近一倍，但人家在动态载荷下不开裂。因为叶片一旋转，那点微变形，普通刚性胶根本吃不消。❗
还有一次，一个做密封的客户非要选高粘度硅胶——“粘度大，填缝好”。结果泵送系统全堵了。其实他那工况，低粘度自流平型配上合适的涂胶设备，效率翻倍。所以选型得考虑施胶工艺、基材、工况、温度、介质……甚至包括操作工是不是个急性子（表干时间太短会逼疯人）。
问：手里有几种金属和塑料要粘，怎么快速筛选工业胶粘剂？
答：别急着翻样本。先搞清楚是结构粘接还是非结构填充。结构粘接首选环氧、丙烯酸酯、聚氨酯，看强度、韧性需求；非结构可以考虑氰基丙烯酸酯（瞬干胶）或厌氧胶。然后必须做基材测试——PP、PE这类低表面能塑料，除非电晕或火焰处理，否则必须用专门的聚烯烃胶，不然配什么环氧都白搭。记住个土办法：滴一滴水在材料表面，水膜铺展得好，胶才容易粘；水成珠子滚来滚去，注定难粘。✅
表面处理：成败在此一“糙”

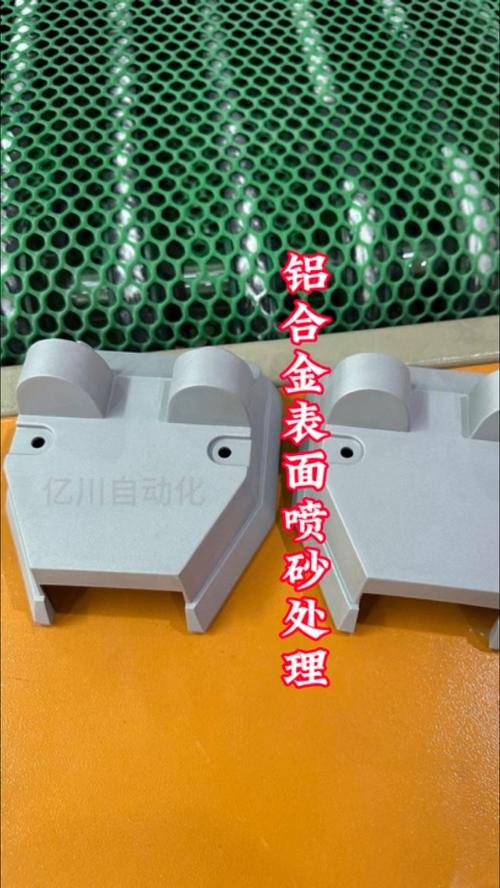

回到开头那个传感器支架。金属表面镜面般光滑，胶水其实是浮在上面的。粘接靠的是机械咬合和分子间力。没有粗糙度，就像穿钉鞋踩冰面，使不上劲。我们车间有台喷砂机，专门用来“糙化”粘接面。喷砂、磷化、阳极氧化……不同金属需要不同的前处理。尤其是铝合金，新鲜表面氧化层很脆弱，处理完最好马上粘，否则几个小时后就“虚”了。我有次偷懒，喷砂后搁了一晚上，第二天直接粘。结果强度掉了30%。被车间老师傅骂了一下午。他说：“你这叫胶了个寂寞。”
问：我所有表面都用酒精擦过了，为什么还是粘不牢？
答：酒精去油，但去不掉氧化层和水分。而且，有些污染物酒精根本溶不掉，比如脱模剂里的硅油。正确流程：先用有机溶剂粗洗，再用水基清洗剂超声波，然后充分干燥。有些情况还要化学刻蚀。另外，擦试用的无纺布不能掉毛。有一次客户百思不得其解，最后发现是清洁布留在表面的极微量纤维导致了界面弱化层。所以，别只信酒精，完整的表面处理是系统工程。💡
固化：看不见的杀手
选对了胶，处理好了表面，以为万事大吉？固化过程里坑更多。尤其是双组分环氧，混合比例错一点都不行。我们以前用过计量泵，定期标定，就怕树脂和固化剂比例失准。温度更是关键。低温固化慢，分子交联不完全；高温固化太快，容易产生收缩应力，甚至爆聚。有个医疗器械厂商，用UV胶粘接球囊导管，觉得照一下灯就OK。结果灭菌环节一过，全部开胶——因为固化深度不够，深层根本没干透。后来换成双重固化体系，UV加湿气，才解决问题。
还有厌氧胶，需要金属离子催化才能固化。结果有人把它用在塑料螺丝上，等了一天还是液态。跑来问我：“你们这胶过期了吧？”我说你哪怕用点活性促进剂，或者换个带金属涂层的螺丝……他一脸懵。所以，不是胶不好，是咱没懂它的脾气。
失效分析：谁才是真凶？
我们实验室有台红外光谱仪，专门分析界面层化学成分。有一次发现粘接铝板在盐雾试验后失效，界面处氯离子超标。原因是封边没做好，盐水顺着微小缝隙爬进去了，腐蚀了基材。封边！这么个小细节，毁了整个项目。
所以，工业胶粘剂四个字，背后是化学、力学、表面科学、工艺控制一整套东西。别把它当万能胶看待。它是精密化工，是系统工程。你糊弄它，产线就糊弄你。这事，我见的太多了。
