一、选型：别让理论参数骗了你
说实话，热处理炉这玩意儿，选对了你是功臣，选错了那就是个无底洞。对吧？我干这行十几年，最怕啥？不是工艺，是炉子不省心。你工艺再精，炉温不对，全白搭。最近一个朋友厂里上项目，跟我抱怨：明明买的品牌炉，控温仪表显示±3℃，结果炉温均匀性测试出来，差得离谱。一查——测点位置不对，厂家测的空炉，实际装炉后气流全变了。这事儿我见得多了。

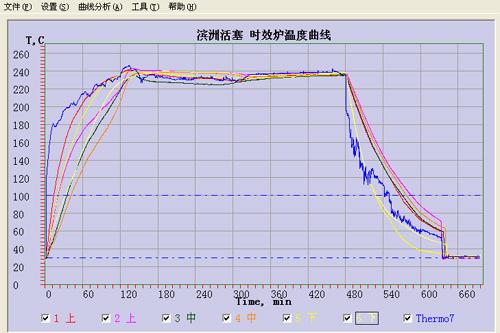

选型的时候，别光盯着最高温度、炉膛尺寸这些硬指标。更要看加热方式（电、燃气、燃油）、气氛控制（有无保护气氛、渗碳能力）和炉温均匀性指标。但怎么保证均匀性？看厂家测试报告没用！必须要求按照GB/T9452或AMS2750标准，在满载、半载等多种工况下测试，并且测点要覆盖五面。我见过太多吃这亏的。❗
问：“现在采购热处理炉，厂家都说±5℃均匀性，实际用起来能差多少？”
答：“实话告诉你，如果装炉不合理，或者测点位置不对，差个20℃都正常！尤其是大型台车炉，工件堆得高，底下那层和上面温度能差一个回火区间。所以验收时，一定自己带测温工装去，别信厂家演示。✅”
二、用炉：那些书本不会教你的经验
炉子好用不好用，一半在装炉。老工人懂的，新设计的工艺，往往输在装炉上。有次车间处理一批轴类零件，要求调质硬度均匀，结果出来总是两头软中间硬——后来发现，工人图省事，把轴竖着插在料框里，循环风扇的气流根本吹不到轴的两端。把装炉方式一改，横着放，垫起来，问题解决。这就是实操的价值。
还有升温速率。不少工艺卡写着“快速升温到850℃”，但炉子旧了、负载大了，升温根本快不起来，硬推功率容易烧坏加热元件。这时候得靠经验——听声音、看电流表，判断炉子承受能力。💡 另外，保护气氛的碳势控制是个精细活，氧探头要定期烧碳，不然数值漂移，做渗碳那就惨了，要么碳浓度不够，要么全是炭黑。我们曾经一套氧探头用了两年没校准，结果一批齿轮渗碳深度超标0.3mm，全报废。心疼啊。
问：“炉子用久了，加热速度明显变慢，是什么原因？”
答：“多数是炉衬老化、保温性能下降，或者电阻带/硅碳棒老化导致发热效率降低。检查一下空炉升温电流，和新炉子对比，如果偏小很多，就是加热元件电阻变大。另外，控温热电偶也可能会漂移，显示温度和实际差很多。用校验仪测一下。这些毛病不复杂，就是费工夫。❗”
三、修炉：省钱就是浪费钱的开始

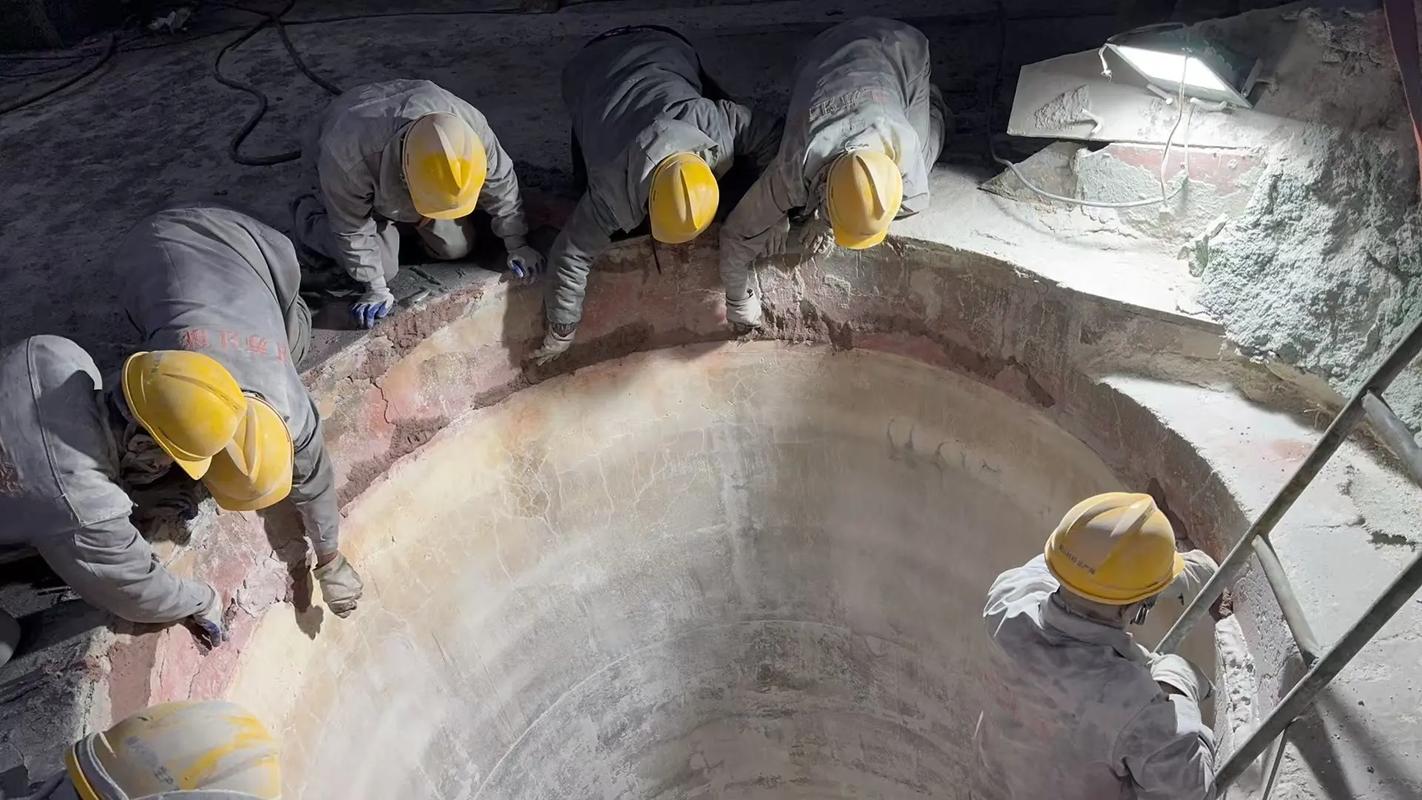

炉子用久了，总要修修补补。但维修这坑，比选型还深。最常见的就是炉衬修补。有些厂为了省钱，买便宜的耐火砖、纤维棉，自己糊上去。开始看着不错，一个月后裂缝比之前还大。为啥？热膨胀系数不一样，烤干了就裂。结果呢，热量从裂缝跑掉，炉壳都烧红了，既危险又废电。必须用原厂或同规格材料，重质浇注料、轻质保温料的搭配有讲究，施工后还得按升温曲线烘炉，急不得。
电气维修更是如此。一个接触器触点烧坏了，换便宜的几十块，但用不了多久又坏。好的工业级接触器贵几倍，但寿命长多了。还有控温仪表的PID参数，换完热电偶或执行器后，一定要重新整定，否则温度震荡，过冲能超调几十度。我经历过一次，回火炉过冲，把一批冲压件全熔了。一炉子废品。崩溃。
保养是王道。定期检查炉门密封条、风扇轴承润滑，小事不做，大修不断。我们车间现在规定：每周吹扫控制柜灰尘，每月校验热电偶，每季度做一次炉温均匀性测试。虽然麻烦，但值当。✅
好了，说这么多，只是希望同行少走弯路。热处理炉，说到底，是陪你吃饭的家伙，你对它好点，它才对你好。别等炉子趴窝了才想起来——那时候，哭都来不及。
