说实话，工业刀具这玩意儿，看似简单，一个刀片、一个刀杆，装上去就干。但里头的门道，深了去了。磨损、崩刃、积屑瘤……哪个都能让你头大。而且最要命的是，等你发现的时候，工件已经废了一批。
咱们今天不聊那些虚头巴脑的理论，就说说实实在在的痛点：刀具寿命为什么忽长忽短？涂层到底有没有用？参数怎么调才不踩坑？

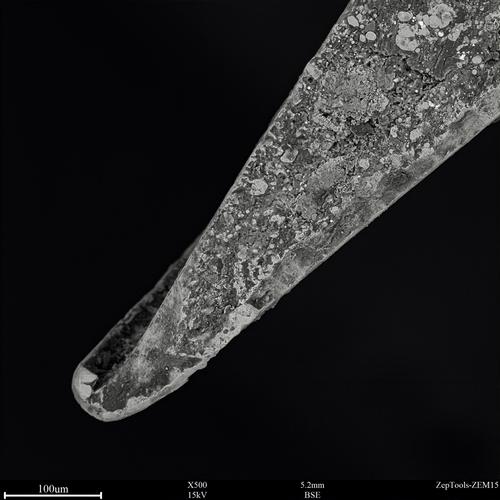

磨损：看不见的成本杀手

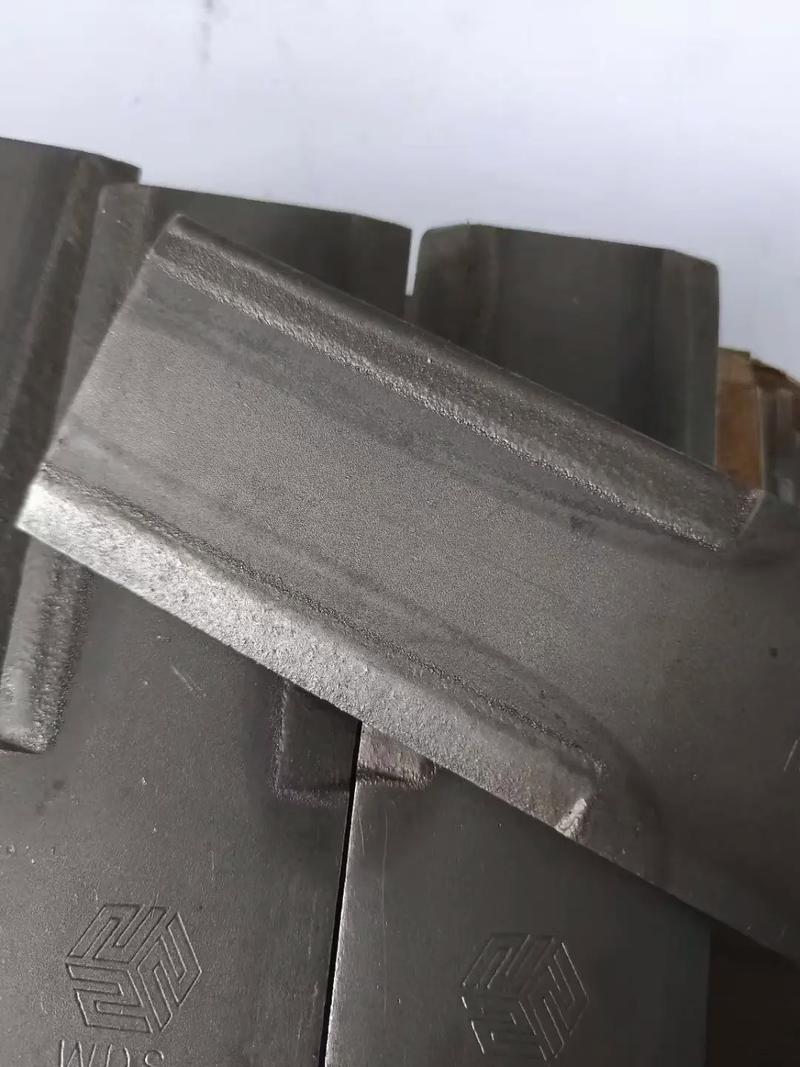

磨损分好几种。后刀面磨损、月牙洼磨损、边界磨损……听着挺学术，其实车间里就一句话：刀钝了。
但钝有钝的层次。有的钝是均匀的，切不动了就换，好办。怕就怕非正常磨损——突然崩一块，或者刀刃像被狗啃了。这种一出现，往往不是刀片本身的问题。是切削参数不对，或者振刀了。
💡 有个现象特有意思：同样的刀片，干同样的活儿，老王用能撑8小时，小李用4小时就废。差别在哪儿？装夹。刀尖中心高偏0.1毫米，寿命能差30%！很多人不信，觉得我夸张了。但你去测测刀尖的跳动，保证吓一跳。
还有冷却液。干切还是湿切？这不绝对。有时候干切反倒寿命长，因为刀片材质能扛住热冲击。浇上冷却液，忽冷忽热，热裂纹就来了。特别是硬质合金，特别怕这个。
问：“为什么同一批刀片，有的寿命差一半？”
答：八成是装夹的问题。刀片没装正，或者刀垫下面有异物。再一个，机床间隙大了，让刀。你以为参数设的0.2毫米切深，实际可能啃进去0.5毫米，不崩才怪。还有工件材料——同一牌号的钢，不同批次硬度波动都可能差个几十HB，刀片能感觉出来。
涂层：玄学还是科学？
现在卖刀的，上来就跟你吹涂层：TiN、TiCN、AlTiN……彩虹色，看着高级。可实际用起来，有时候涂层刀反倒不如裸刀，尤其干那种断续切削、重载粗加工。
不是涂层不好，是匹配出了问题。涂层硬，基体软，一冲击，涂层像蛋壳一样碎了，刃口跟着塌了。这时候你需要的是韧性好的基体，涂层反而是负担。反过来，高速精加工，没涂层根本扛不住高温氧化。
❗ 选涂层刀具，别光看颜色，也甭信销售吹“万能涂层”。你得问：什么工况？连续还是断续？工件硬度多少？冷却条件？这几个问题答不上来，就别花冤枉钱。
问：“涂层刀具一定比无涂层的好吗？”
答：当然不。比如加工不锈钢，有时候用锋利的大前角无涂层刀片，反而不容易粘屑，寿命还长。涂层减少了摩擦，但也可能让切削温度升高，适得其反。干铸铁，很多老手就爱用裸刀，便宜又稳。一切看实际工况。
参数调校：别盲目信“推荐值”
刀片盒子上印的切削参数，参考就行。那是实验室理想条件下的数据。车间里，机床刚性、工装夹持、悬伸长度……全是变量。
见过太多人，拿了推荐参数直接干，然后刀崩了，骂刀片质量差。其实稍微降点线速度，或者改小进给，寿命能成倍提高。线速度对寿命影响是指数级的——降10%，寿命可能延长50%。
✅ 有个简单粗暴的方法：听声音。切起来“唰唰”的，悦耳，说明参数合适。一有“嘎嘎”声，或者机床开始抖，赶紧停机调整。别心疼那两分钟，崩刀的成本更高。
还有切深。很多人不敢用大切深，觉得伤刀。恰恰相反，切深太小，刀刃总在表面硬化层上蹭，磨损更快。适当切深，让刀刃切入基体，反而寿命长。
💡 一个小技巧：干铝合金，如果粘刀严重，试试把切削液浓度提高一点，或者干脆用微量润滑。有时候，几滴油比哗哗冲水好用得多。
说到底，工业刀具这点事，就是细节的累积。别怕试错，但要有目的性地试。每次换下来，看看刀片磨损形态，拍个照，记下来。久了，你就有自己的数据库了。比任何手册都管用。
