第一次见识砂磨机的威力，是在2008年
那时候老板咬咬牙买了一台进口卧式砂磨机，三十几万。车间里老师傅撇嘴：“不就是个磨豆子的玩意儿？” 结果一开机——物料细度直接从15微米干到200纳米，所有人都傻了。那天的场景我现在还记得，老刘摘下眼镜，擦了又擦，跟看西洋镜似的。
说实话，很多人到现在还分不清砂磨机和搅拌机。砂磨机的核心不是“搅”，是能量密度。研磨介质在腔体里高速翻滚，把颗粒撞碎，靠的是动能。搅拌？只是为了让介质动起来。可有些“工程师”拿着搅拌分散机的参数去套砂磨机，真是让人哭笑不得——完全不是一回事儿。

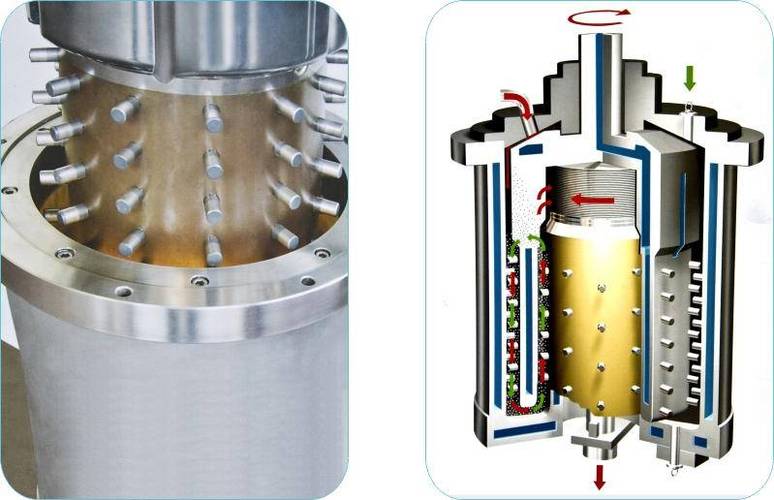

线速度、填充率、介质尺寸：这三个参数搞反了，机器就是废铁
我见过最离谱的事：某厂买了台棒销式砂磨机，为了“提高产量”把氧化锆珠从0.3mm换成了0.8mm，还把填充率提到90%——结果电机直接过载，研磨腔温度飙升，物料在里头糊成一团。他们居然打电话问厂家是不是机器有问题。咳，研磨介质的尺寸和物料初始细度、目标细度是强相关的，你不能乱来啊。
再说线速度。现在动不动就吹15m/s、18m/s，好像越高越牛。可你真去磨碳酸钙非要上18m/s？那不是在浪费电，是在烧钱。有个做涂料的客户，用10m/s的卧式砂磨机，细度稳稳的，能耗低一半。合适比极限重要得多。
而且别忘了冷却系统。高线速带来的温升，靠腔体外夹套冷却远远不够，有些机型得配制冷机。尤其磷酸铁锂研磨，温度一高，晶格都变了，白磨。
纳米砂磨机：不是换个名字就能磨纳米
现在市面上一堆“纳米砂磨机”，价格从五万到五十万都有。听过最扯的，是业务员指着普通卧式机说，“加个变频器就是纳米机”。噗——当时一口水差点喷出来。真正的纳米研磨，要看分离系统能不能挡住0.1mm、甚至0.05mm的锆珠，要看腔体材质是否扛得住极高碰撞，还要解决颗粒再团聚的问题。没加分散剂、没做预分散，直接上纳米砂磨机，出来照样是一坨浆糊。
💡 我常跟新人说：先搞好预分散，再谈细度。砂磨机是精加工，不是救火队。
Q&A：真金白银换来的经验
问：砂磨机用了一年后细度下不来了，怎么回事？
答：十有八九是介质磨损。氧化锆珠变小、变钝，或者碎珠没清干净，堵塞分离器。处理办法：把介质筛出来，检测粒径分布，重新选珠。别舍不得那点珠钱，硬撑只会把机器搞坏。
问：磷酸铁锂正极材料研磨，到底选棒销式还是盘式砂磨机？
答：目前主流高能量机型是棒销式。因为磷酸铁锂初始颗粒粗，需要大动能冲击，棒销的线速度能上到14-18m/s，能量输入大。但要注意污染，腔体最好用陶瓷或聚氨酯内衬，研磨介质用高纯度氧化锆珠。盘式更适合精细印刷油墨那种，不在这讨论。
设备是骨架，介质是灵魂
别把眼光全盯在机器上。研磨介质——氧化锆珠，选错了，再好的砂磨机也白搭。我试过用氧化铝珠磨钛白粉，结果白度反而下降，珠子磨损下来的铝离子污染了产品。后来换氧化锆珠，成本虽高，但珠子损耗低、产品纯净度上去了。有句话糙理不糙：珠子比机器更需要“匹配”。
市场上有钇稳定氧化锆珠、铈稳定氧化锆珠，密度硬度都不同。磨电池材料用钇稳的多，耐磨，对磁性物质要求也变态严。❗ 特别注意：新珠子买回来一定要清洗！出厂时表面可能有油污或粉尘，不洗直接装，首几批产品肯定出问题。
写在最后：别光看PPT，去听机器“说话”
我见过太多项目，招标会上各家吹得天花乱坠，参数写得漂亮，结果装好一开，噪音震天，密封圈三天一换。所以，如果你正打算买砂磨机，我的建议——带上你的物料，去试，亲自听。机器运转时有没有异响？冷却水温升快不快？出料温度手感烫不烫？这些才是真实的。
好了不说了，车间那台老砂磨机又该换密封了，我得去瞅瞅。但愿今天不用钻到机器底下——搞机械的，腰都不好。
