刚入行那会儿，师傅扔给我一台激光焊机，说：“去，把这两片0.5mm的不锈钢焊了，不变形算你出师。” 我心想这还不简单？ 结果——惨不忍睹。烧穿、氧化、波浪变形，能犯的错全犯了。那一刻我才明白，激光焊接绝不是按个按钮就完事儿。 这里面门道，深着呢。
光斑就那么大点儿，凭什么焊得牢？
很多人第一次见激光焊，都会问：那么细的光束，能有多大力道？ 说实话，我第一次也怀疑。 但真上手了，才知道那能量密度——恐怖。 打个比方，你用放大镜聚焦阳光能点燃火柴，激光焊聚焦的能量是那个的上万倍。 瞬间熔化金属，形成匙孔效应。 焊缝深宽比可以做到10:1，传统电弧焊撑死2:1。 这就是为什么汽车车身、动力电池、医疗器械这些高端领域，越来越离不开它。 不过话说回来，能量高是好事，也是坏事，控制不好分分钟焊穿。就像我开头那样。
说到控制，就不得不提参数调试。 那真是磨人的小妖精。 功率、速度、离焦量、保护气体…… 每个变量一动，结果天差地别。 有时候调了一上午，终于出个漂亮鱼鳞纹，结果下午湿度一变，又不行了。 唉，那段时间我做梦都是激光焊机的嗡嗡声。
那些老师傅不愿说的调试秘诀
经过无数次报废，我总结出几点血泪经验。 功率不是越大越好，特别是薄板。 很多人上来就开到满，生怕焊不透，结果热量积聚，变形得一塌糊涂。 我的做法是：先从低功率开始，缓慢提升，找到刚好熔透的临界点，然后略微加一点余量。 速度呢？ 薄板要快，厚板要慢，但太慢会过烧。 诀窍是看熔池：熔池表面平稳，呈镜面反光，周围没有过多飞溅，那就对了。 如果火星四溅像放烟花，赶紧停，肯定有问题。
这里回答几个常见问题。
问：不锈钢薄板激光焊，怎么防止变形？答：首先，装夹一定要到位，用铜质散热压块紧贴焊缝两侧，快速抽热。 其次，采用脉冲模式，让热量间歇输入，避免蓄热。 再有，如果允许，改用摆动焊接头，光斑往复摆动，分散热输入。 我试过，效果立竿见影。 对了，保护气体也很关键，必须用氩气，流量适度，太大反而会吹乱熔池，造成气孔。 问：激光焊接能焊铝合金吗？难在哪里？
答：能焊，但确实比钢难伺候。 铝的反射率高，一开始激光能量会被反射掉，不容易瞬间形成熔池。 而且铝的热导率太大，热量迅速散失，熔深不易控制。 另外，铝氧化膜熔点高，容易形成夹渣。 所以，焊铝需要更高的功率密度，或者采用复合焊——比如激光-MIG复合，先用MIG预热并填丝，再用激光深熔焊，效果很好。 我们厂现在处理5系铝板，都用这招。
对了，焊前清洁经常被忽略。 很多人拿来板子就焊，殊不知油污、氧化层直接影响质量。 我以前就栽过，明明参数都对，就是出气孔。 后来用丙酮擦干净，再焊，完美。 所以，洁净度是激光焊接的隐形门槛，别不信邪。 还有拼缝间隙，要尽量小，0.1mm以内最好，否则容易焊漏或者融合不良。
问：激光焊接到底比传统焊接贵多少？答：单从设备价格看，激光焊机比普通弧焊机贵得多。 但算综合成本，不一定。 激光焊速度快，不用焊条或焊丝（如果没有填丝），热输入少，后续打磨整形工序少，而且良品率高。 在大批量生产时，分摊下来反而可能更便宜。 尤其现在人工成本高，自动化激光焊接能省人，长远看是划算的。 所以，别只看初始投资，要算总账。
选设备，别光看参数表

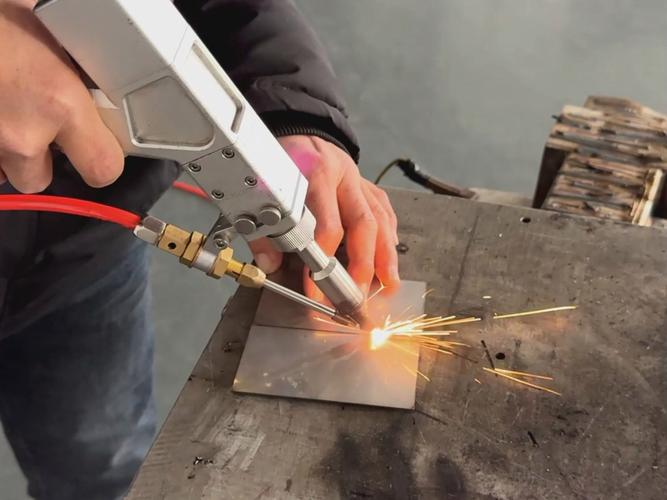

现在市面上激光焊机五花八门，从几千块的手持式到上百万的机器人系统。 怎么选？ 我的观点：适合的才是最好的，别被宣传页忽悠。 比如你只焊薄板，几百瓦的脉冲激光器足矣，没必要上连续高功率。 但如果是厚板或有深熔要求，那就要考虑光纤激光器，电光转换效率高，光束质量好。 手持焊机确实方便，但焊缝一致性不如自动。 我们车间就有一台手持的，专门用来返修和一些异形件，简直神器。 但是，想量产一致性，还得是自动平台或机器人。 还有冷水机、除尘这些配套，不能省。 贪便宜买个小冷水机，夏天跳水温报警，烦死。

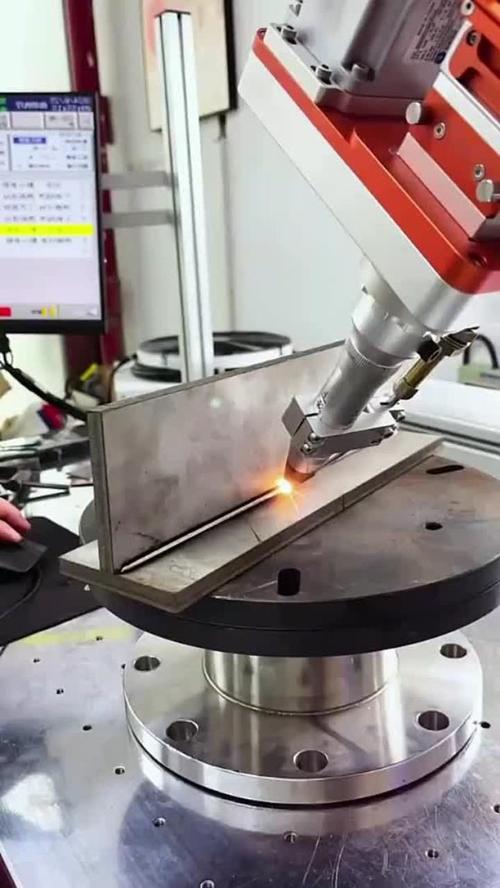

激光焊接的未来，我看好这几样
最近几年，激光焊接技术发展飞快。 一个是蓝光激光器，铜材焊接的福音。 铜对红外的吸收率极低，但蓝光下吸收率飙升。 现在蓝光激光器越来越普及，新能源电机扁线焊接，几乎都要蓝光。 另外，智能监控系统，实时监测熔池、温度、飞溅，通过AI调整参数，减少人工干预。 我们公司刚上了一套，调试时觉得牛，用起来发现确实能大幅降低废品率。 还有远程激光焊接，一边扫描一边焊，效率提升不止一点。 说实话，做这行十几年，眼看着激光焊从实验室走到工厂角落，现在又迈向智能化，挺感慨的。
最后再说一句：激光焊，工具是死的，人是活的。 参数表只是参考，经验才是王道。 多动手，多观察熔池，多记笔记。 总有一天，你也能焊出那条让老师傅点头的“银丝”。
