前几天有个开厂的朋友打电话来抱怨，说新买的一套模具才打了五万模，分型面就飞边飞得跟胡子一样，怎么调都救不回来。我问他多少钱买的，他支支吾吾说，三万多。我直接就笑了。三万多你还想怎样？一套正经的注塑模具，从设计到钢材到热流道，哪一样不是钱堆出来的？你以为路边摊吃碗面呢，还嫌浇头少。
不过话说回来，模具这行水确实深。外行人看热闹，觉得不就是两块铁挖个洞吗，凭什么贵？内行人看门道——那洞里藏着的全是功夫。今天就掰扯掰扯，一套注塑模具的寿命、精度和稳定性，到底是被什么掐着脖子的。
钢材：模具的骨头，选错直接残废

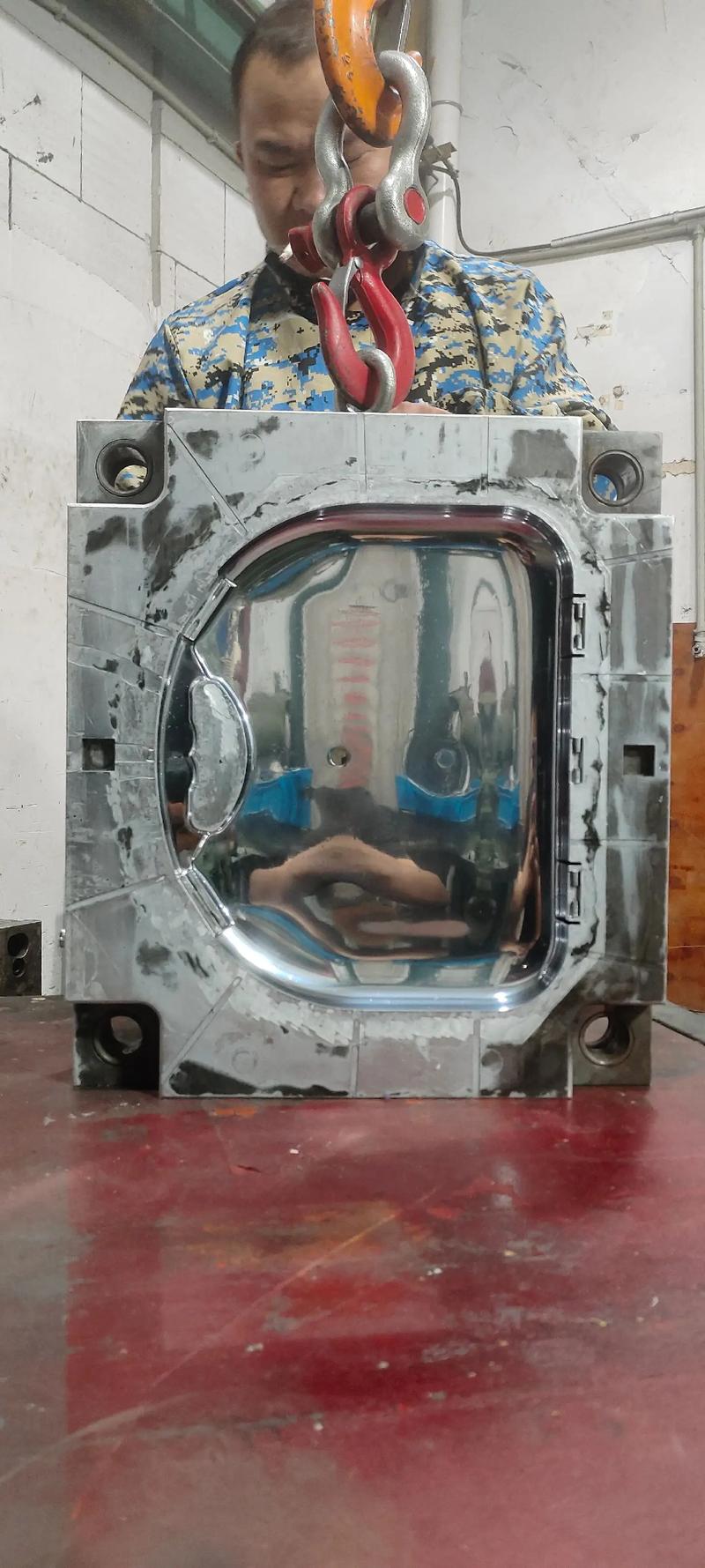

很多人觉得模具钢嘛，硬就行。HRC越高越好？错！大错特错。我见过太多模具过早开裂，就是因为该韧的地方选了脆的钢，该硬的地方又舍不得用好料。比如S136，镜面抛光确实漂亮，做透明件、光学件无敌，但它不耐冲击；你拿去做玻纤增强的尼龙，分分钟给你崩个口子。反过来，2344或者8407热作钢，韧性是好，但抛光到镜面能累死抛光的师傅——晶粒粗，怎么抛都有细纹。
还有热处理。真空淬火，深冷处理，回火几次，这些都不是玄学。钢材出厂状态只是毛坯，热处理才是赋予它灵魂。有的小模具厂，为了省成本，用普通电炉淬火，表面脱碳层都懒得加工掉，硬度不均，应力没消干净，模还没投产呢，内部裂纹就已经在睡觉了，等着一上机就醒过来折腾你。对，就是那种打了几千模，突然从冷却孔旁边裂出一道闪电纹的情况。你找谁哭去？
设计：差一个浇口位置，良率可能掉一半

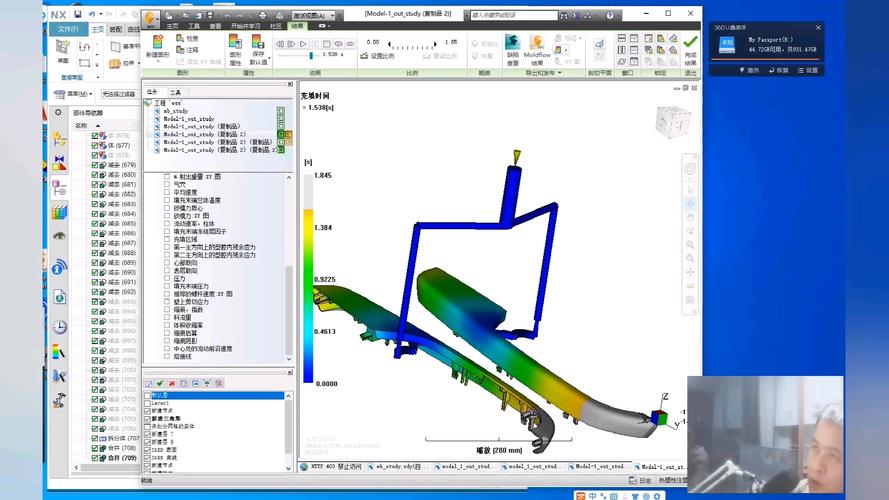

模具不是画个3D就完事了。Moldflow模流分析？有些厂真就只是做个报告给客户看，实际加工根本不按分析结果调。我见过一个车灯反光碗的模具，浇口明明分析出来要在边缘采用扇形搭底，结果模具厂图省事，直接中心点浇口，说是好加工。产品出来，中心的熔接痕像条蜈蚣趴在反光面上，光型全散，客户当场拒收。损失几十万，你说冤不冤？
冷却水路的设计更是良心活。有些深腔模具，就那么几条直通水路，模温表面80度，芯子里面可能120度，产品收缩率到处不一样，尺寸能稳定才见鬼。好的水路要随形，该铍铜的地方用铍铜，该做隔水板的地方做隔水板，甚至得有高压水冷机伺候。这些，全是成本。你以为那套30万的模具贵在哪？它就贵在这些你看不见的细节里。
加工与装配：钳工那双手，机器永远替不了
现在都说智能制造，五轴机、高速铣是牛逼，但注塑模具最后那一下合模，还得靠钳工的手感。分型面配的怎么样，滑块的斜导柱松紧度，顶针孔的垂直度……好的钳工能把设计的公差从纸上落实成那么一种“刚刚好”的配合。滑进去顺滑，没有晃动，合模时你能听到那声轻微的、匀净的“噗”——那是气被排出来的声音，不是模具在碰硬。差的装配呢？滑块抽拉时咯吱响，油缸一顿一顿的，顶出时顶针板都在抖。别小看这些震动，它们直接转化成模具的微疲劳，寿命就这么被一点一点抖没了。
我常用的一个钳工师傅，手底下的功夫真没得说，干了几十年，拿锉刀的手比机器还稳。但这样的人才越来越少了，年轻的不愿意吃这个苦。有时候真愁，以后好模具谁来做？
问：模具寿命一般是多少模次？为什么有的百万模次还不坏？
答：这得看定义的“坏”。通常说寿命，是指需要大修前能正常生产的模次。普通注塑模具，如果钢材选得对、热处理到位、生产时维护得好，50万到100万模次很正常。那些百万模次以上的，基本都是高端钢、精密加工、完美冷却，外加生产时模具保护做得好。我说的保护，不光是模具监控器，还有按时保养，该清理顶针孔里的瓦斯气就清理，该换导套就换。很多厂只管打，打到模具拉伤才停，那寿命当然短。其实模具像车，七分靠开三分靠养。
问：热流道到底值不值得用？听说很容易坏了又贵。
答：值不值看产品。如果是小批量、周期短，冷流道当然成本低。但量大、材料贵的，不上热流道就是浪费。热流道的核心是温控系统和分流板的流道平衡。贵，确实贵，一套进口的针阀式热流道系统可能顶一套简模的钱。但坏，往往是因为用的不对或者保养极差。比如停机时没有正确清料，下次加热把堵住的料给碳化了，阀针一顶就断。再比如热电偶位置偏差，显示300度实际都400度了，塑料降解，模具搞的全是积碳。所以，不是热流道爱坏，是人操作不当造成的。选可靠的品牌，做好温控和清理，它会是你最省心的部分。
对了，最近在和一家做医疗多腔模具的厂合作，他们的模具简直艺术品。128腔，每个产品重量偏差控制在0.5%以内，靠的就是模芯独立的微调系统和超精密的加工中心。所以说，一套注塑模具的含金量，根本不在铁疙瘩有多重，而在它里面凝聚了多少工程智慧和手艺良心。下次再有人跟你说模具便宜，你可以直接把这篇文章甩给他。开玩笑的，他不会看的，懂的人自然懂。
