说实话，很多工程师和操作工选钻头还停留在「看材质凭感觉」的阶段。高速钢、硬质合金、涂层、钻尖角度……你问他有什么区别，能给你背教科书，真正一上手全露馅。我今天就聊聊这些隐藏在刀尖上的细节，还有那些藏在操作手册背后的「隐性知识」。
钻头材质：一把火烧出来的学问
先说材质。这是老生常谈，但市面上错误认知一大堆。高速钢（HSS）钻头早就不是主流了——这话说十年了，可现在很多小作坊还在用白钢条磨的钻头干所有活儿。不是说你一定得买最好的，但HRC 50以上的淬火钢、不锈钢、钛合金，HSS钻头上去就是送死。韧是够韧，可耐不了高温，切削速度一上来，刃口立马退火变软，然后就是挤屑、崩刃、断钻头三连。

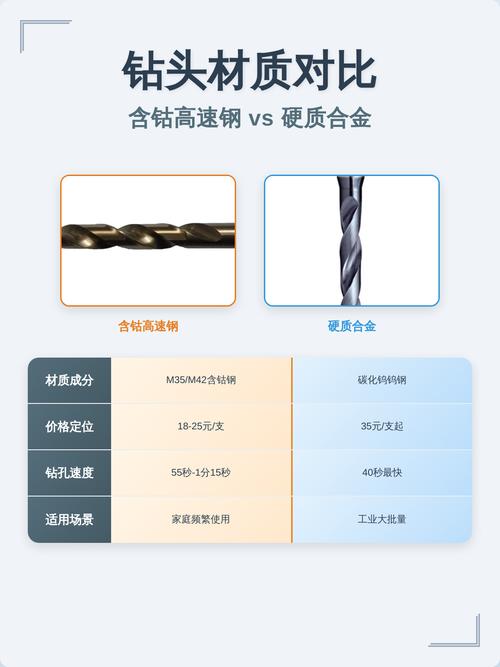

现在基本是含钴高速钢（HSS-Co）和硬质合金的天下。含钴钻头，钴含量5%或8%，热硬性明显提升，干硬度不超过HRC35的普通钢、铸铁还凑合。但碰到不锈钢，尤其是304、316这种黏刀的材料，温度一高钴也扛不住——这时候你就必须上整体硬质合金钻头。当然，现在粉末冶金高速钢（比如粉末冶金M42）也是个狠角色，耐磨性和韧性平衡得很好，就是价格让人肉疼。一支直径12mm的粉末冶金钻头敢卖到普通HSS-Co的3-4倍。
注意，硬质合金钻头不是万能的。硬度确实强，可脆性也大，对机床刚性和夹持精度要求极高。一丁点儿的跳动，或者切屑排出不畅，刃口直接碎裂。所以你得考虑切削参数匹配——高转速、低进给？不，很多时候硬质合金要相对较低的转速、更高的进给，靠「啃」而不是「磨」来切除材料，才能发挥效率且不崩刃。
涂层到底有多大用？实测告诉你

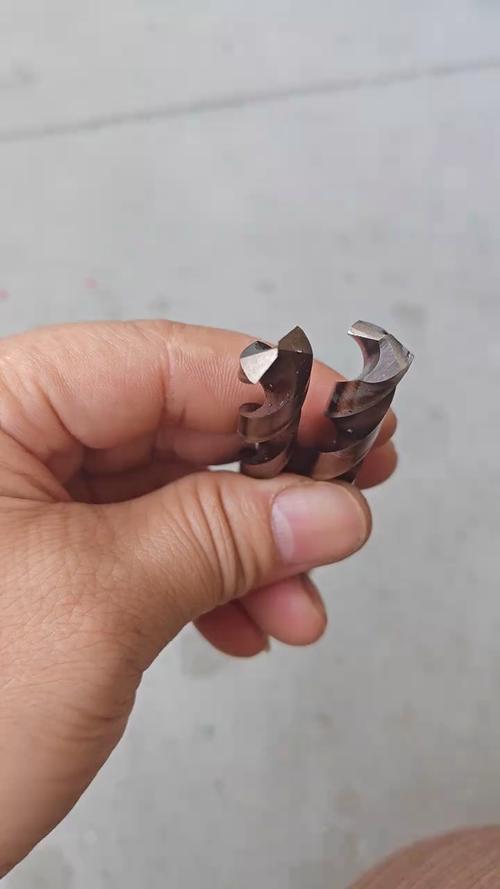

涂层现在是个钻头都爱镀一层。TiN（氮化钛）金灿灿的最常见，耐温约600℃，减摩效果不错，但加工不锈钢时高温下的氧化会让涂层失效极快。TiAlN（氮化铝钛）耐温能到800℃以上，硬度更高，干式切削或微量润滑工况下表现优异。不过最让我惊喜的反而是AlCrN（氮化铝铬）涂层——前年加工一批镍基合金，换了好几种钻头都扛不住，最后试了AlCrN涂层的钻头，寿命直接翻倍。涂层的晶粒结构和结合力才是核心，不是镀上去就完事了。
但是！涂层钻头有个天坑：切削速度低了反而崩刃。因为涂层需要足够的切削温度来激活其热屏障效应，速度太低，涂层未被充分「预热」，摩擦系数反而大，容易积屑瘤。所以我见很多老师傅把带涂层钻头的转速调得跟HSS一样慢，然后抱怨涂层没卵用——这真是错怪人家了。
钻孔老出问题？我踩过的坑你别再踩
再聊聊实操中的各种诡异现象。断钻头是永恒的噩梦。原因千奇百怪：
– 切削液没打进孔底。 深孔加工，压力不够、喷嘴没对准，铁屑堵在里面，钻头硬给挤断。解决？用带内冷孔的钻头，或者搞个啄钻循环，但节拍会慢。
– 钻头悬伸太长。 超过直径5倍，跳动基本就控制不住了，孔会越打越大，孔壁粗糙度一塌糊涂。
– 工件或钻头没夹紧。 说个笑话，有次加工中心上换刀臂卡爪磨损，钻头在刀柄里松动，硬是打出一个椭圆孔——公差大了二十丝！
还有，钻头磨钝了硬撑是生产大忌。有些厂为了省成本，让工人拖着钝钻头继续干，结果孔径变小、表面硬化、轴向力飙升，最后不但工件报废，还差点把主轴憋死。
问：钻头加工时突然尖叫是怎么回事？
答：尖叫基本是振刀了。原因可能是后角磨得太大、横刃太长导致定心差、或者机床刚性不足。首先检查钻头是否刃磨对称——两刃刃带宽窄差一丝，钻头就会朝宽刃一侧偏。其次看横刃，修磨横刃能减轴向力，定心好很多。如果还不行，降转速，提进给，强迫钻头「吃进去」，打破振动频率。
问：加工不锈钢小孔，钻头老是烧，有什么诀窍？
答：小孔散热差，不锈钢导热率又低，热量全聚在刃尖。第一，钻头材质至少HSS-Co，最好整体硬质合金，涂层选AlTiN或TiAlN。第二，必须内冷，哪怕从机床引一路外部冷却管对准孔口打，也比完全干切强。第三，试试脉冲钻孔——钻一小段退一下，让切削液冲刷切屑，冷却钻头。第四，刃磨时要把横刃修薄，减小摩擦。有时候我会故意把钻头做成“群钻”形式，分屑效果好，排屑顺畅多了。第五，千万别打底孔再扩孔！不锈钢冷作硬化严重，底孔表面硬化后扩孔钻头更容易烧。直接一次到位，或者用短钻头钻浅孔再换长钻头。
钻头修磨：老师傅的饭碗，新手的修罗场
工厂里能磨好钻头的人越来越少。数控磨刀机方便，但很多特殊钻型还得靠手。比如加工铜铝，钻头后角要磨大，前角也要大，刃口锋利，否则挤屑；加工铸铁，后角小，刃带要修窄，防止崩刃。还有阶梯钻、平底钻、沉孔钻……
我见过一个干了四十年的钳工师傅，磨的群钻简直艺术品：圆弧分屑槽、修磨横刃、不对称刃帯，干不锈钢跟切豆腐似的，声音绵密，铁屑卷成一缕一缕的螺旋升天。问他秘诀，他说：“就一个感觉，手要稳，心要沉。钻头贴紧砂轮的时候，你得感受到磨削热的反馈，看火花颜色判断温度，听声音知道磨削量。”
得，这种玄学境界我还没达到。还是老老实实把参数调对，涂层选好，夹具搞牢靠。钻头这事儿啊，水太深，但搞明白底层逻辑也没那么玄。那些卖钻头的销售嘴里说的“万能的钻头”千万别信，
最后一句忠告：买好钻头别心疼钱，断一次钻头、废一个工件的损失，够买好几支顶级钻头了。
