铰刀那些破事儿:孔大了小了,都是它说了算?

说实话,干了二十来年机械加工,最烦的就是孔。特别是那种精度要求高,表面光洁度得要Ra0.8以下的孔。钻头钻出来?别做梦了。扩孔钻扩完?也就那么回事儿。这时候就得请出主角——铰刀。但你以为有了铰刀就万事大吉?天真了。用不好,它能把你折磨得怀疑人生。

铰刀是个啥?它能干钻头干不了的活儿

铰刀是个啥?它能干钻头干不了的活儿
铰刀是个啥?它能干钻头干不了的活儿
很多人都觉得,铰刀嘛,不就是个带很多刃的棒子,塞进孔里转一转,孔就光滑了?哈,要是这么简单,那些做精密模具的师傅早就下岗了。铰刀,本质上是一种精加工刀具。它的使命,是在已有孔的基础上,切除极薄的金属层,从而提高孔的尺寸精度和表面质量。记住,铰刀不能用来直接打孔,它只能修孔。你拿铰刀去钻实心材料,就像用螺丝刀开罐头——工具不对,活受罪。而且,铰刀切削刃多,导向性好,切削过程平稳,所以出来的孔,圆度、圆柱度都倍儿棒。但前提是,你底孔得留合适的余量。单边0.1~0.2毫米左右,具体看材料和孔径。余量大了,铰刀啃不动,容易崩刃;余量小了,铰刀光挤不切削,孔表面会挤出一层硬化皮,不光洁还伤刀具。对吧,那些孔越铰越小的案例,八成是余量搞错了。 问:我经常遇到铰出来的孔比铰刀直径还小,是什么鬼? 答:这事太普遍了。根本原因是金属弹性变形。铰刀切削时,工件材料受到挤压,刀具退出后,材料会回弹一点点,导致孔径收缩。软材料比如铝合金、铜,回弹大;硬材料像淬火钢,回弹小。另外,切削液用不好,热量积聚也会让孔扩张后再收缩,量不准。解决办法?预先测试回弹量,选择稍大一点的铰刀。或者分粗铰、精铰,控制最后余量。别死脑筋按标准尺寸买铰刀,得根据实际工况微调。

铰刀种类那么多,选不对等于白搭

市面上的铰刀,简直让人眼花缭乱。高速钢的、硬质合金的、焊接式的、机夹式的、直槽的、螺旋槽的……你要是随便抓一把就用,那孔的质量,全看天意。我一般这么干:普通钢件、铸铁,用高速钢铰刀性价比高。但要是加工不锈钢、钛合金这些难啃的骨头,必须上硬质合金铰刀。耐磨耐热,寿命长。说到槽型,直槽铰刀最普通,但排屑差,通孔还好,盲孔就要命了。螺旋槽铰刀排屑顺畅,适合深孔和断续孔。还有个经验:加工铝合金等软材料,选大前角的铰刀,切削轻快;加工硬化材料,前角要小甚至负前角,刃口强,抗崩。

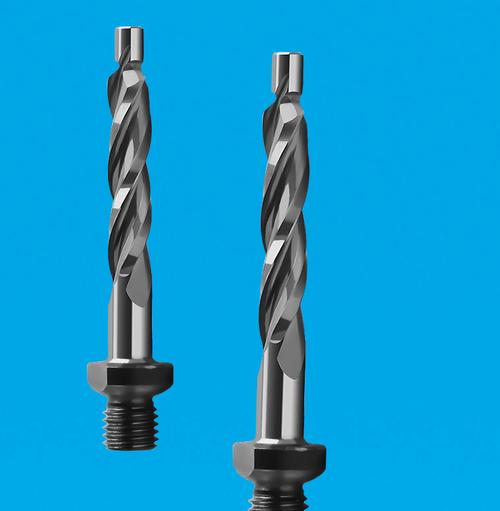

不同类型的铰刀实物对比图 硬质合金螺旋铰刀
不同类型的铰刀实物对比图 硬质合金螺旋铰刀
另外,铰刀的精度等级,标记H7、H8啥的,你得看准了。买回来别直接上机,先检测一下实际尺寸。很多国产非品牌的铰刀,公差范围宽得吓人,你以为是H7,铰出来可能是H8甚至H9。我就被坑过好几回。后来学乖了,宁可多花点钱买品牌的,或者让刀具厂商配磨到目标尺寸。

铰孔出幺蛾子?问题可能不在铰刀本身

铰孔出幺蛾子?问题可能不在铰刀本身
铰孔出幺蛾子?问题可能不在铰刀本身
很多人铰孔一出现问题——粗糙度差、喇叭口、孔径超差——第一反应就是铰刀不行。然后就磨铰刀、换铰刀,折腾半天还是那样。其实,铰孔是个系统工程。机床主轴跳动、夹具刚性、底孔质量、冷却液、进给参数,哪个环节出问题都可能导致失败。举几个我亲身经历的惨案:有一次,铰出来的孔,入口大出口小,成了喇叭口。检查半天,原来是尾座顶尖和主轴不同心,铰刀走歪了。还有一次,孔壁出现螺旋状的振纹,看着像唱片。换了好几把铰刀都不行,最后发现是主轴轴承间隙大了,铰刀在颤。你说气人不气人?再比如,排屑不好,切屑堵在槽里,划伤已加工表面,这时候你得加大冷却液压力,或者改用内冷铰刀。所以,别总跟铰刀过不去,得先看看外围条件。 问:铰孔时加了切削液,但孔还是不光,甚至出现积屑瘤,怎么办? 答:切削液不对。铰削是低速精加工,润滑比冷却更重要。乳化液浓度太低,润滑性不足,容易产生积屑瘤,尤其加工铝件。建议用含极压添加剂的切削油,或者浓度高一点的乳化液。另外,铰孔前给孔里刷点油也行。如果是铸铁,用煤油效果特好。还有,提高切削速度有时能减少积屑瘤,但要小心振动。

磨铰刀,那是门手艺活,不是谁都能干的

高速钢铰刀用钝了,磨一下还能用。但现在很多年轻师傅,连砂轮都懒得用了,直接换新的。也是,毕竟硬质合金铰刀磨起来需要金钢石砂轮,成本高。可有些大规格铰刀,好几千块钱一把,不磨就扔?暴殄天物。其实,手动研磨铰刀需要技术和耐心。关键是保持各刃等高,前角和后角均匀。我习惯先用油石把后刀面修磨一下,再在专用研磨套上轻轻蹭几下,恢复锋利。还有一个窍门:铰刀磨损后直径变小,如果还想用,可以在铰刀切削锥面上磨出倒锥,能稍微挽救一下。不过,精密铰刀就别乱磨了,交给专业修磨中心。
老师傅在砂轮机上手工研磨铰刀
老师傅在砂轮机上手工研磨铰刀
现在,市面上有种可调式铰刀,刀片可以更换和微调直径,挺方便。但对于超精加工,还是一体式的精度高。各有各的用场。 铰刀这玩意儿,说简单也简单,说复杂那是真复杂。玩转了,加工效率和质量蹭蹭往上涨;玩不好,一堆废品等着你。所以,别小看它。最后奉劝一句:买铰刀别图便宜,尤其是关键工序,选好铰刀,用好铰刀,磨好铰刀,你的孔才不会跟你作对。
