说实话，我第一次自己选工业拖链的时候，差点把设备搞报废——就一个参数看错了。弯曲半径！你猜怎么着？当时图便宜，选了标准行程的，结果电缆在拖链里折成死弯，没俩月就断了。现场那叫一个惨。所以今天不整虚的，聊点工业拖链选型里真金白银的教训。

💡 第一步：搞清楚弯曲半径，别让电缆折寿

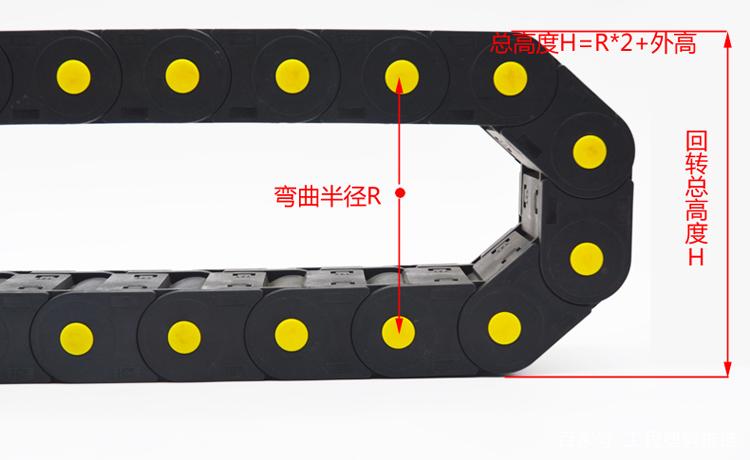

拖链选型的核心，不是长度，不是载重——是弯曲半径。很多新手盯着行程算长度，却忽略了拖链弯折处的空间。拖链内电缆的弯曲半径必须大于电缆本身允许的最小半径，否则绝缘层很快开裂。尤其是带屏蔽的电缆，硬掰很容易坏。❗我曾见过一个项目，全部选的标准半径拖链，但有一根Hi-Flex电缆特别娇贵，需要大半径，结果三个月就信号丢失。查了半天才找到原因。那弯曲半径怎么定？通常取电缆直径的7-10倍，如果有不同规格电缆混装，按最大的来。实在不确定，就选可调式拖链架，能微调弯曲角度。但要注意——有些便宜货标称的半径是拖链外轮廓半径，内腔实际更小！坑！一定要看内高和内宽。

拖链弯曲半径的选择还要考虑运动速度。高速往复时，过小的半径会产生剧烈摩擦，加速磨损。我自己的经验：速度超过2m/s，半径至少放大20%。别问为什么，问就是烧过一套线。问：如果空间受限，弯曲半径达不到要求怎么办？答：这种情况还真常见。你可以考虑选用小弯曲半径的特殊拖链，比如有些品牌有“超小弯曲半径”系列。但注意，电缆的弯曲半径也要匹配，不然拖链行了电缆不行，白搭！另外，调整拖链安装高度，或者改用蛇形管？但蛇形管防护不如拖链。✅权衡吧。

🛠️ 材料选择：尼龙还是钢？真不是越贵越好

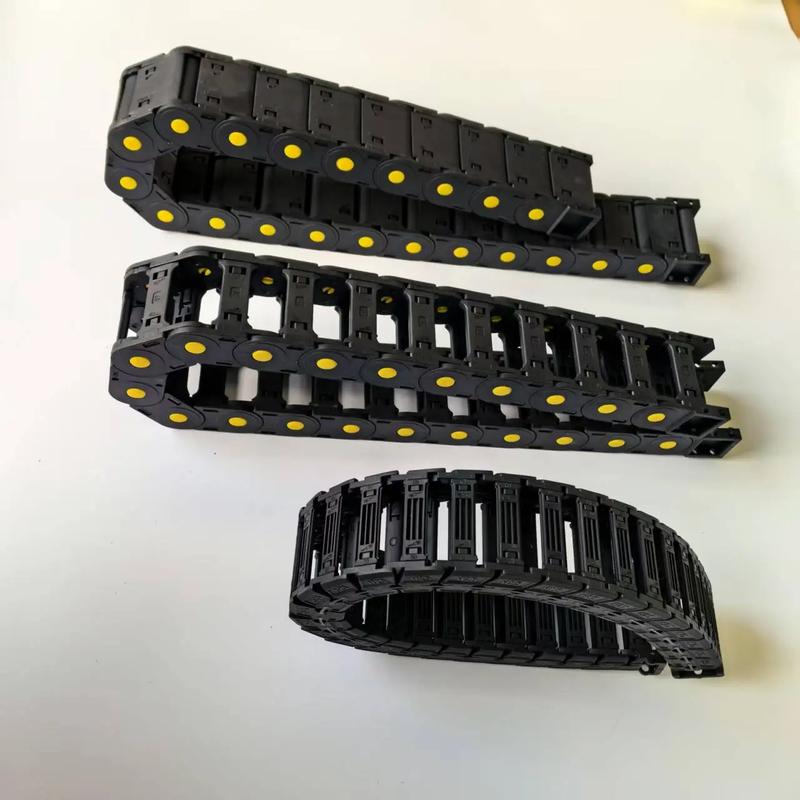

很多采购一上来就问：“钢制拖链是不是更耐用？” 呃，不一定。要看环境。钢拖链确实抗冲击，适合重载、高温、铁屑飞溅的地方。但重量大，能耗高，而且如果防锈没做好，在潮湿环境里一年就锈死。尼龙拖链（工程塑料）轻，自润滑，静音，适合洁净、快速、食品医药场合。但就怕高温和强酸碱。有一次我帮一个纺织厂选型，车间有油雾，他们非要全钢的，结果油雾凝结在关节处，糊住了，拖不动。后来换成尼龙的，自带润滑，问题解决。所以切记：选材先看工况，再看负载。 另外，全封闭拖链和桥式（开式）拖链怎么选？如果你的环境有大量粉尘、切屑，一定要用全封闭，否则碎屑进去卡住链条，维修费够买好几条新拖链。❗但全封闭的散热差，如果里面是动力线和信号线混合，要注意温升。

问：拖链内部电缆填充率多少合适？答：这问题好。一般建议填充率不超过拖链内部横截面积的40%，留出空间散热和活动。别塞得太满，电缆之间也要分隔，用分隔片。特别是动力线和信号线必须分开，否则干扰让你头疼。💡我习惯用带分隔的拖链，省事。

🔧 安装与维护：细节没做好，后期全是坑

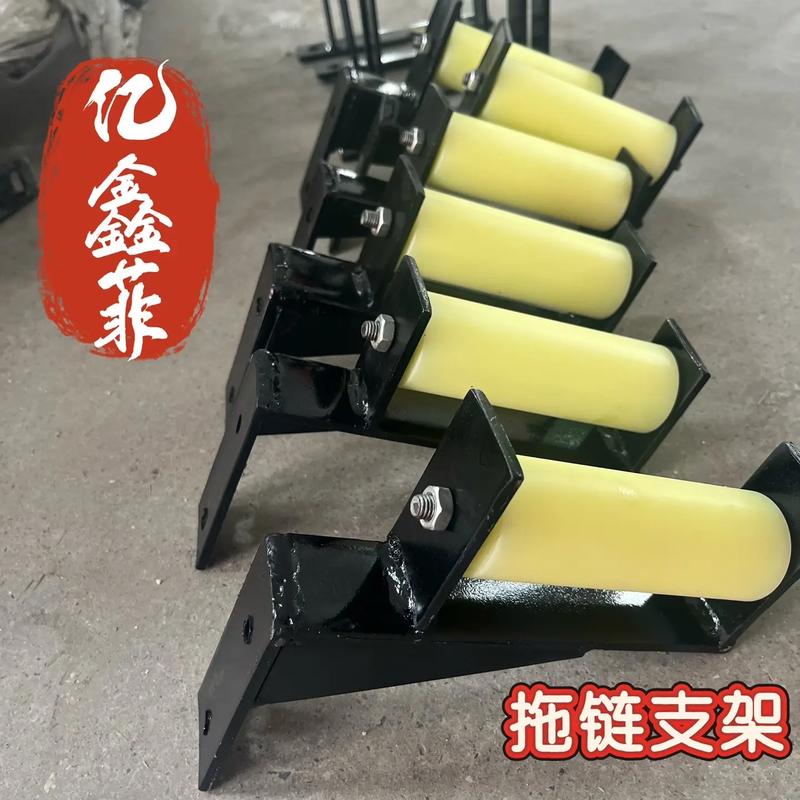

拖链选对了，安装不当也白搭。最常见的错误：固定点位置不对。拖链的移动端和固定端连接处，必须保证拖链在全程运动中不受侧向力。否则链条会扭曲，加剧磨损。一定要用专用支架，别拿铁丝绑——我真见过这样的。还有，电缆在拖链两端要留有足够的松弛量，不能绷紧，否则移动时拉扯接头，容易断。拖链长度计算也别马虎。公式简单：L = S/2 + πR + 2T，S是行程，R是弯曲半径，T是节距补偿。但实际安装时，建议多留一点余量，因为运行久了链条会轻微拉长。❗不要可丁可卯。维护方面。尼龙拖链虽然免润滑，但要定期检查连接销轴是否磨损松动，听到异响就赶紧停机。钢制拖链要定期打油？别！除非是特殊设计的注油孔，否则胡乱加油会粘灰，加速磨损。✅我的做法是每季度用压缩空气吹吹灰尘，检查一下磨损点。

问：拖链运行时有异响怎么办？答：先停机检查。可能是内部电缆干涉，或者拖链本身磨损卡滞。润滑一下关节？尼龙的不用，钢拖链轻微异响可能是缺油，但要用专用脂。如果异响伴随振动，可能是弯曲半径太小或速度过快，调整参数。实在不行，可能就是选型错误，该换了。不要带病作业，小毛病拖成大事故。行了，今天先聊这么多。工业拖链看着简单，真用起来处处是细节。下次有人跟你说“拖链都一样”，你可以把这篇甩给他。选型多花点心思，设备少趴窝，老板少骂娘。就这。
