干了二十来年涂装，粉末喷涂这事儿，怎么说呢，成也它败也它。你刚调试好一条线，看着工件挂得满满当当，出炉效果那叫一个均匀漂亮，心里正舒坦——结果第二天，来个新粉，环境湿度一变，麻点、缩孔全来了。真想骂人。
粉末为什么能“喷”得上去？静电这玩意儿太玄乎

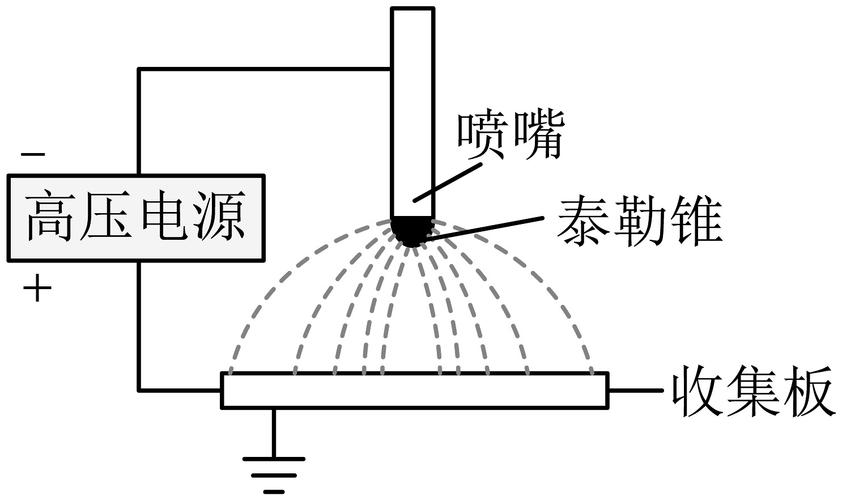

基本原理谁都懂：高压静电，粉末带电，工件接地，异性相吸。但实际呢？高压打多少？枪距多远？喷房风速怎么调？每个参数都像在走钢丝。我见过太多新手，把电压调到100kV，以为越高越好，结果粉末反弹得比谁都欢，上粉率惨不忍睹。说实话，粉末喷涂这行，经验比理论值钱多了。
有时候你甚至觉得粉末有脾气——同一批粉，夏天用得好好的，冬天就不行。流化效果差，堵枪堵到你崩溃。❗这里有个小窍门：流化床里加一点微粉载体，流化状态立马改观，但粉厂一般不告诉你，怕你买他们的专用助剂。
前处理——很多厂的痛，也是利润的黑洞
前处理搞不好，后面全白搭。我见过一个厂，为了省成本，用简易磷化液，结果涂层附着力一塌糊涂，百格测试掉得跟雪片似的。还有更离谱的，喷砂后不吹灰直接喷粉，出来的表面全是颗粒，老板还问我怎么回事——天啊，你让我怎么回答？
说实话，磷化膜的质量直接决定了粉末喷涂的耐盐雾性能。但也不是越厚越好，太厚反而脆。锌系磷化、铁系磷化、硅烷处理…选哪个？💡看你的基材和最终用途。铝材最好上铬化，虽然环保查得严，但效果是真稳定。不过现在有无铬钝化，越来越多厂在尝试，胆子大的可以试试。
固化炉里的秘密——温度曲线才是王道
粉末喷涂最容易被忽视的环节，就是固化。很多人以为炉温到了就行，大错特错！你得测工件实际温度曲线。特别是厚壁件，表面到温了，心部还凉着呢；薄板又容易过烘，颜色发黄。我习惯用炉温跟踪仪，打几个点，拉条曲线出来，一目了然。
还有啊，固化炉的清洁。粉尘堆积多了，容易着火！这不是开玩笑，每年都有厂子烧起来。特别是用燃气炉的，滤网、风道定期清，别等到消防队上门。
不过话说回来，现在低温固化粉越来越多，对节能友好，但性能上总感觉差点意思。做高耐候的户外粉，聚酯/TGIC的，还是得老老实实200度烤。哎，技术总是在妥协。
问：粉末喷涂和油漆比，到底哪个更环保？
答：很多人想当然觉得粉末没溶剂，肯定环保。对，VOC方面确实几乎为零，但能耗呢？固化温度高，耗电量不是闹着玩的。还有粉末超喷的回收，理论上能回收再用，但实际上混色、污染一多，不少厂还是当废粉处理了。所以别把粉末喷涂想成绿色天使，只是相对油漆，有些问题上好一些。另外，粉末喷涂的废粉、废桶处理也是麻烦，环保台账一样不能少。

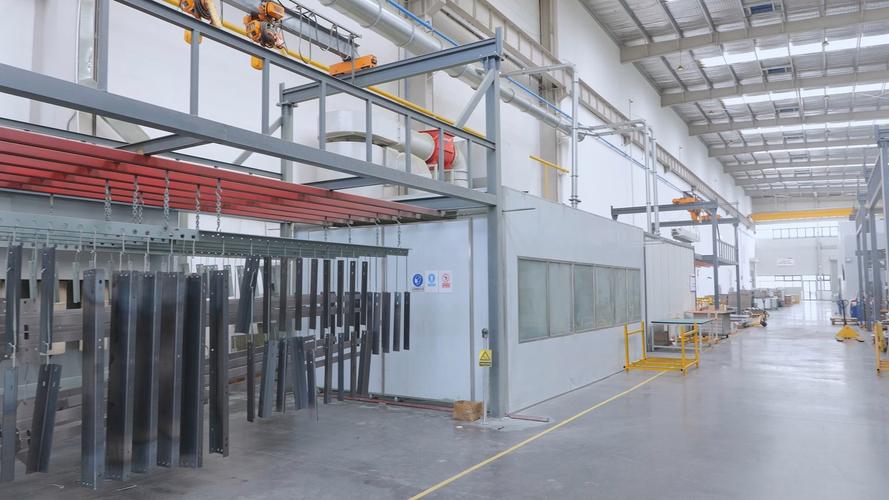

问：我小厂，想上粉末喷涂线，最需要注意啥？
答：千万别贪便宜！尤其回收系统，一级旋风加滤芯是最低配置。见过太多小作坊，就用个布袋抖抖，车间里粉雾弥漫，工人健康一塌糊涂，还容易爆燃。还有前处理，哪怕做个最简单的喷淋式脱脂-水洗-磷化，也得保证水流工位足够，不然除油不净，等着返工吧。最关键是找个有经验的师傅调枪，粉末喷涂不是买台设备能自己搞定的，懂行的调调电压、出粉量，上粉率能差30%。另外，厂房通风、防爆照明这些安全措施，别省，出了事不是钱能解决的。
市场上的五花八门——选粉也是个技术活
现在卖粉的太多了，价格从十几块到四五十都有。怎么选？一分钱一分货，但贵的也不一定适合你。平面粉、纹理粉、砂纹粉、金属绑定粉…你需要根据工件和客户要求来。这里有个坑提醒注意：金属粉特别容易色差，正反面都可能不一样，因为金属颜料排列受电场影响。解决方法？降低电压，减慢走枪速度，甚至用摩擦枪。
说到摩擦枪，有些粉就是不吃你这套，硬要用摩擦枪，你得选专门配方的摩擦带电粉。别信销售忽悠通用型。我们的经验，邦定金属粉比干混好太多，虽然贵点，但批次稳定性根本不在一个档次。
哎呀，说了这么多，其实每个细节都能展开几万字。粉末喷涂就是这样，门槛不高，但做到极致难。最后再强调一点：日常记录！出问题好追溯。哪天你心血来潮，把参数调了，效果不错，赶紧记下来，不然过两天全忘了，后悔莫及。
好吧，今天就先扯到这。希望各位同行少走弯路，喷出漂亮活儿。
