干了二十年筛分，我最怕客户说“给我换个目数更高的筛网，我要精度”。——实话告诉你，这根本就是往火坑里跳。筛分这门手艺，真不是买一张好网那么简单。有时候你花大价钱换了进口筛网，结果产量掉一半，堵得你怀疑人生。问题到底出在哪儿？
去年在山东一个石英砂厂，老板指着325目的筛网骂娘：“这破网子才用三天就糊死了！”我伸手一摸筛面，心里咯噔一下——振幅调得跟按摩器似的，能不下料吗？怪筛网？筛网冤不冤……
定律一：筛得越细，堵得越狠？——其实是振幅在捣鬼
很多老师傅笃信一个理儿：筛不细就是网不够细。于是闷头加目数，从80目换到200目，再换到400目，堵到物料像浆糊一样糊在网面上。这时候他们又开始骂筛网质量差。说实话，堵网真正的元凶是振动参数不匹配。你把振幅设得跟蚊子振翅似的，再细的粉也只会粘在上头。
我是怎么发现这点的？三年前维修一台进口振动筛，说明书上赫然写着“振幅1.2mm，频率1450rpm”。但现场筛分的是钛白粉，团聚严重。操作工私自把振幅调到0.6mm，“怕震坏机器”……结果效率直接腰斩。后来我们硬着头皮按原参数调试，并用变频器微调频率到1500rpm，奇迹发生了——堵网率下降80%！颗粒在筛面上活蹦乱跳，唰唰地往下落，那叫一个痛快。
振幅决定筛分力，频率决定物料跳动速度。 两者必须配合物料的粒径、密度和粘度来调。这里有个反常识的真相：对于超细粉，高振幅比高频率更管用。因为高频小振幅容易让物料形成“气垫”，压根不接触筛网。而稍大的振幅能打破这种气垫，让颗粒重新接触网面。你说神不神奇？
定律二：换更细筛网就能提高精度？你太天真了
精度这个词，不知道坑了多少外行。举个栗子，你想筛分出D97小于45微米的碳酸钙粉，脑子一热买了500目筛网。结果呢？筛出来的粉细得能呛死人，但粒径分布乱七八糟，过粗的大颗粒照样有！为啥？因为精度≠目数。目数只是筛网的孔径规格，但影响最终粒径分布的还有开孔率、丝径、编织方式，甚至筛机倾角。

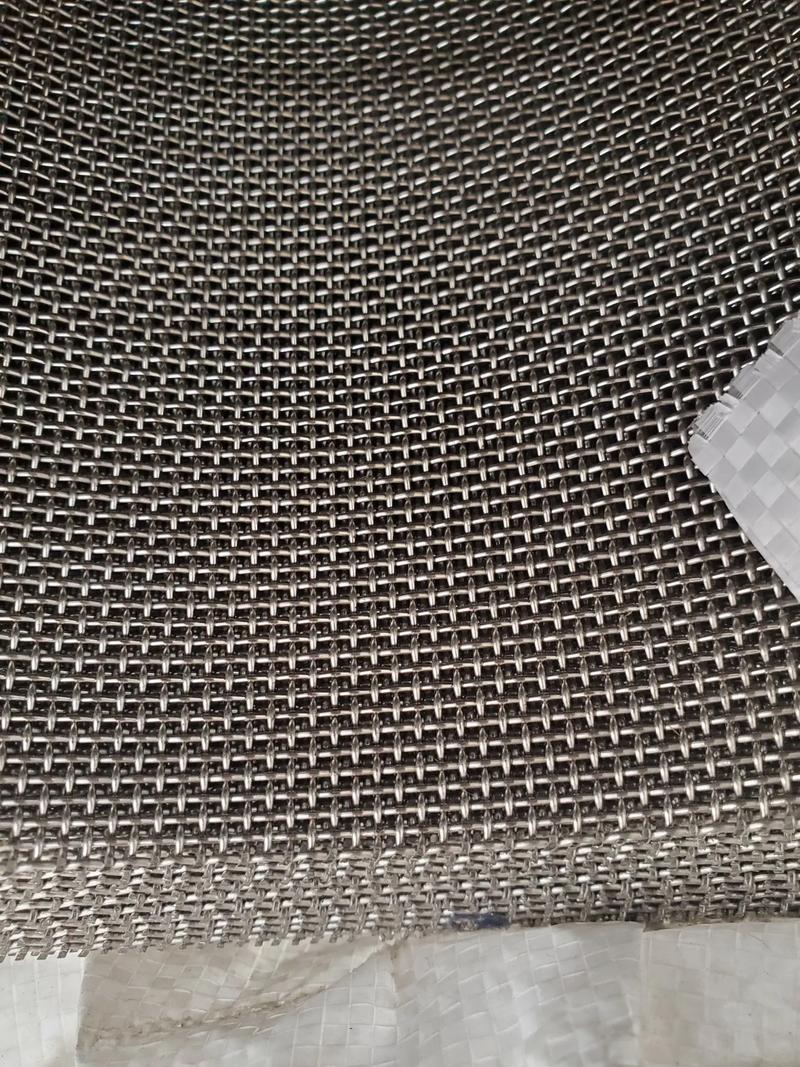

有一次我遇到个狠人，给振动筛配了两张同目数的不锈钢网，一张平织，一张斜纹。斜纹那张的开孔率比平织高出12%，产量直接拉开30%差距，而且截留的粗颗粒更少。你说他之前花大价钱买的进口平织网，是不是白瞎了？
所以，别再死磕目数了。想要高精度，先算有效开孔面积，再考虑给筛网加个倾斜角度——比如5°倾角能让物料停留时间增加15%，分离精度立马提升一个台阶。当然，倾角太大产量会掉，得根据粉体安息角来试。
问：我筛的是金属粉末，200目筛网用两天就出现长孔破损，怎么破？
答：这个问题太典型了。金属粉末比重大、棱角尖锐，对筛网的切削效应远高于普通物料。首先，丝径要加粗，别用0.05mm的细丝，换成0.08mm以上；其次，推荐用编织后退火处理的筛网，能消除内应力，避免局部断裂；还有一招——在进料口加个缓冲斗，让物料均匀散开，别集中冲击筛面中心。最后，定期检查张紧度，太松会加剧磨损。
定律三：超声波是救星？当心它毁了你的筛网
这几年超声波筛分被吹得神乎其神，好像什么堵网都能搞定。我亲眼见过一家涂料厂，300目筛网堵得一塌糊涂，听说超声波能清网，二话不说花八万块加装。结果呢？堵是不堵了，筛网寿命从20天暴跌到5天！老板脸都绿了。
超声波换能器的高频振动会引发筛网疲劳断裂，尤其是当它与筛机本身的振动叠加时，有些位置振幅共振放大，网丝很快出现裂纹。解决方式不是拆掉超声波，而是错频设置——把超声波频率调到与筛机主频避开50Hz以上。比如筛机1475rpm（约24.6Hz），超声波就设到30kHz左右，别刚好是主频的整数倍。另外，超声波振幅不宜超过6μm，否则对极细线径的筛网就是杀手。
不过话说回来，超声波对付高粘性、静电团聚的粉末确实香！去年处理纳米级氧化锆粉，普通振动筛完全不行，一上超声波，产量直接翻三倍。但前提是你会用——记得每10小时检查换能器温度，超过85℃必须停机，不然振子烧了你就哭吧。
问：我有个老式旋振筛，筛分面粉时筛网老是跑偏，边沿漏粉，咋整？
答：跑偏主要是网架变形或张紧不均。先把网架拆下来放平台上，用塞尺检查平面度，超过0.3mm就校正；然后装网时十字对角分次锁紧，力矩一致。如果是木质网框，注意湿度变化，木头吸水膨胀会把筛网挤偏。还有一个土办法：在网框边缘涂一层薄薄的硅胶，干了以后形成弹性垫，既能防漏，又能缓冲。不过面粉行业要注意FDA合规啊，别乱用工业胶。
说到底，工业筛分就是个系统工程。别头疼医头，脚疼医脚。哪天你筛分不顺了，别急着换筛网，先拿个测振仪量量振幅方向对不对，再瞅瞅物料是不是该除湿了。对了，千万别忘记定期用弹跳球清网——对于大多数粗抛筛，这玩意儿比超声波实在得多，还不伤网！
最近我又被一家石墨负极材料厂气笑了：他们给振动筛装了6个弹跳球，结果把筛网砸得全是坑……凡事过犹不及，对吧？
