崩刃：最让人心惊胆战的瞬间
崩刃这事儿，往往发生得毫无征兆。一副刚调好的模具，冲了几百件，忽然刃口掉了一块。声音特别脆——就像玻璃碎了。我印象最深的一次，是冲0.8mm的不锈钢，凸模材料用了Cr12MoV，热处理硬度HRC58-60，按理说不该崩。结果连崩三次，车间主任脸都绿了。 后来才发现，毛坯里有硬质碳化物偏析，刚好在刃口位置。这事儿教会我一个理：材料内在缺陷比热处理参数更坑人。所以现在进货的模具钢，我都让检验员打个光谱，看看夹杂物分布。别省那点钱，崩一次够你买十块料。
磨损：温水煮青蛙，产能慢性自杀

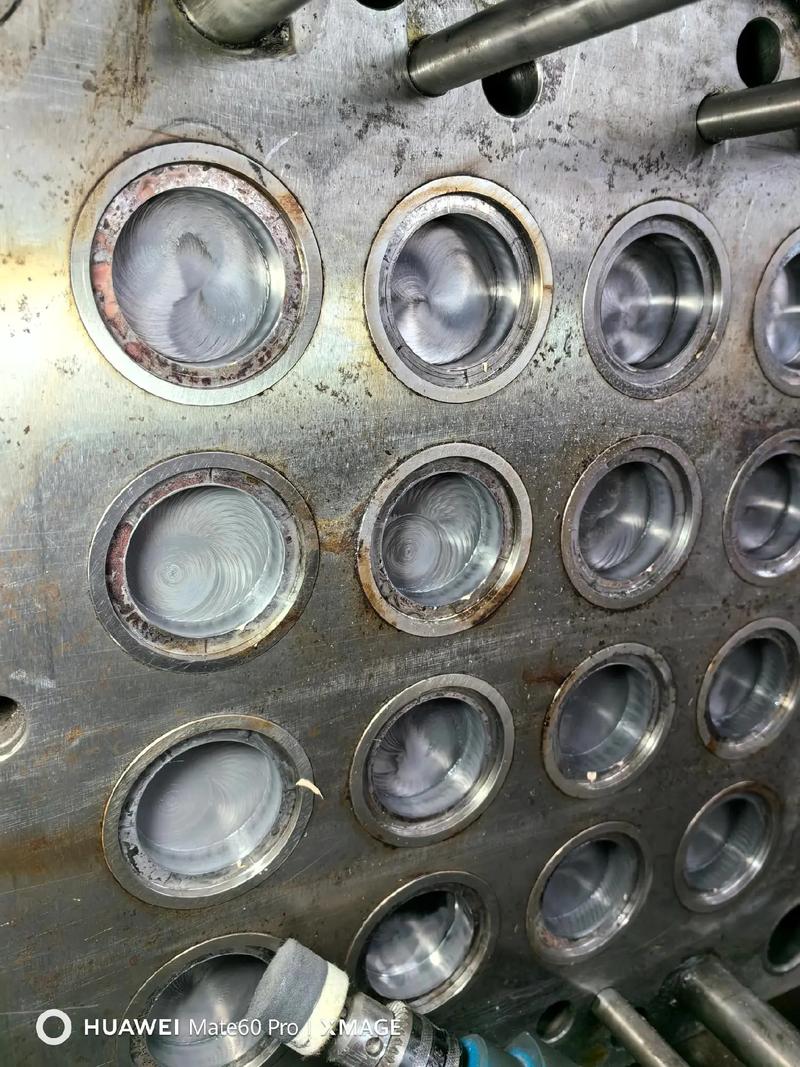

磨损不像崩刃那么剧烈，但它更让你绝望。一副模具，冲了五万件，毛刺开始变大。从0.05一步步涨到0.15。客户投诉了，质检卡下来了，你不得不拆下来修。修一次，上下模重新对间隙，起码浪费半天。再冲两万件，又磨损了……套子都磨出坑了，导柱间隙大了，冲头刃口圆角了。 磨损的本质是硬粒子摩擦。不锈钢、硅钢片这些材料，特别伤模具。我试过很多表面处理：TiN涂层、TD处理、渗硼，各有各的局限。TD处理耐磨性不错，但成本高，薄板冲裁用还行，厚板冲击一大，基体软了照样塌陷。💡 现在很多高速冲压模用硬质合金，寿命是上去了，可一旦崩裂，整块换，心疼钱啊。
变形：看不见的内伤
这里说的变形，不是指料带的扭曲，而是模具本身的塑性变形。特别是冲头，细长冲头更明显。有个案例：冲6mm的孔，孔深比冲头直径大5倍，冲头用了SKH51，硬度HRC62，结果冲了不到一万件，冲头就弯了。装模的时候一量，成了“罗锅”。原因是导向精度不够，卸料板间隙大，冲头受侧向力。在设计细长冲头时，一定要有精确导向装置，比如加小导柱，或者冲头固定部加长，最好做成台阶式。 凹模也有下沉或胀裂的。我修过一套落料模，凹模镶件淬火回火后硬度偏低，用了不久，型腔边缘压塌，尺寸超差。热处理这里头门道太多，淬火温度、回火次数、冷却速度，差一点都不行。一些车间实战问答
以下这些问答，都是平时带徒弟反复强调的： 问：师傅，冲压模具到底多久应该保养一次？ 答：这得看冲什么料、冲多少次。一般我们规定，每冲5000件，检查刃口，清理废料，加点油。如果冲厚板，可能2000件就要检查一次。别等到毛刺大了才想起来保养，那时候模具已经磨损了，修起来费劲。还有，每次下模入库前，必须涂防锈油，用塑料膜包严实，南方回潮天特别容易生锈。——❗生锈的模具精度全废，切记！ 问：模具崩刃后，能不能补焊再用？ 答：能是能，但有限制。小崩口可以补焊后修磨，用氩弧焊，同材质焊丝，焊后重新淬火回火。但是补焊区硬度和基体不同，很容易再崩。大型模具，比如汽车覆盖件模具，崩一块补焊是很常见的，也能用住。小型精密冲模，尤其台阶凸模，补焊意义不大，直接换新件更划算，因为尺寸修正很难恢复。材料与热处理：别在这些上省钱

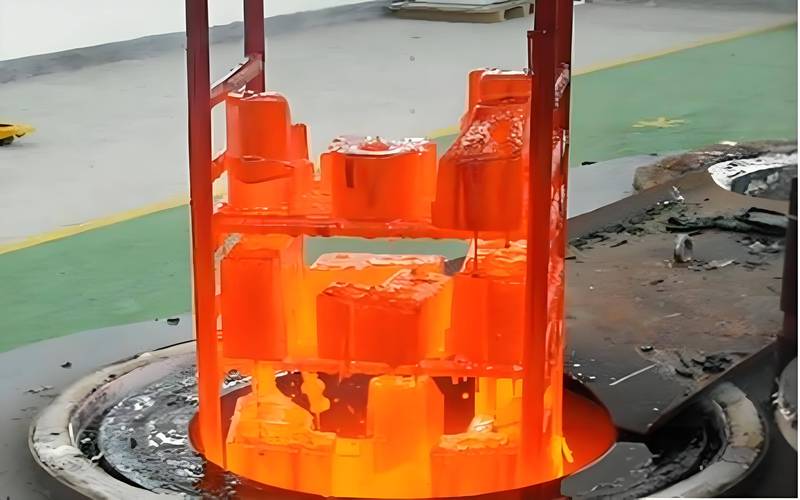

说一千道一万，模具寿命的根基在材料和热处理。有的老板图便宜，买“非标”的模具钢，成分有偏差，热处理工艺按常规做，结果硬度不均匀，寿命打个对折。我强烈建议，关键模具一定要用钢厂原产材料，要求出具材质证明书。热处理找靠谱的专业厂，别找那种街边小作坊，淬裂了你哭都来不及。 现在真空热处理很普遍了，变形小，表面光亮。但要注意，高合金钢淬火后必须深冷处理，把残留奥氏体转变成马氏体，否则用着用着，尺寸会变。我吃过这亏，Cr12MoV淬火后没深冷，冲头慢慢“长大”，把凹模挤裂了。💔
设计细节：老师傅的经验值万金
