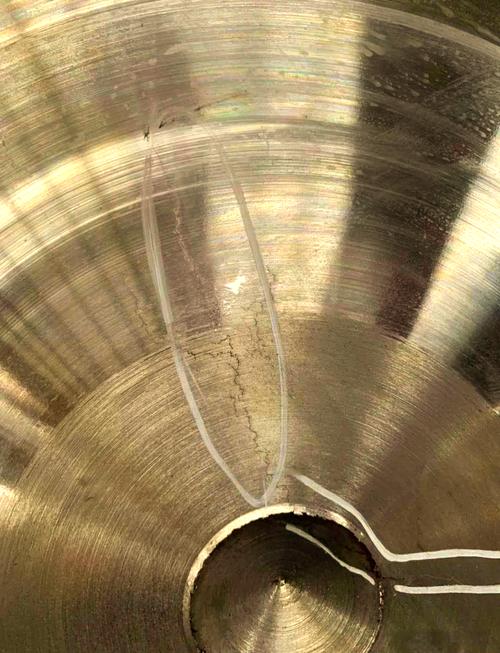

上个月车间里那套模具又裂了。才跑了不到8万模次！说实话，当时我站在注塑机旁边，听着那声闷响，心里咯噔一下——又是二十几万打水漂。我们这行当，谁没被模具故障折磨过？但有些坑，明明可以提前躲开。
模具开裂？八成是材料选错了
很多人在选模具钢时只盯着价格。便宜嘛，省成本。可是，你有没有想过，有些钢种的热疲劳强度根本扛不住你那台机的高速循环？尤其做玻纤增强的料，型腔表面冲蚀快得离谱。我见过一套P20的模具，打PA66加30%玻纤，不到5万模次，分型面啃得跟狗啃似的。真要命。后来换成H13，加上真空热处理，硬度拉到HRC48-50，现在撑到30万模次依然光亮。但H13焊接补焊后容易裂，这又是另一个头疼的事——得注意预热和回火，不然越补越烂。
还有，别以为模具钢供应商给的质保书就是圣旨。我碰到过一批所谓的“进口S136”，实际铬含量偏低，抛光后总有小麻点。后来用光谱仪打了一下，成分偏差令人咋舌。所以现在每批材料进厂，我坚持做火花鉴别和硬度检测。多花一刻钟，省掉几十万，这买卖划算。
冷却不均匀？你该检查下这地方
冷却水温差超过5℃，产品变形就开始失控。但很多工厂的冷却系统设计得简直反人类——水路离型腔壁忽远忽近，拐直角弯，甚至在里面堵了水垢都不知道。我拆过一套旧模具，水路里掏出来的铁锈能装半碗！❗你说这冷却效率能好？后来强制规定每5000模次用柠檬酸清洗水路，流量计定期检测。结果你猜怎么着？成型周期缩短了12%，良率直接涨了5个百分点。
还有一个容易被忽略的点：模温机。有些人以为模温机显示的温度就是模具实际温度，天真！温差可能差十几度。我习惯用红外热像仪全检模具表面，尤其是滑块和镶件区域。上次发现一个滑块温度比其他部位高30℃，根源是水路离得太远，插入了一个铜铍镶件强化散热之后，问题消失。💡
顶出困难？别总怪脱模剂
操作工一旦遇到顶出机构吃力，第一反应就是喷脱模剂。喷得车间乌烟瘴气，模具倒是润滑了，但副作用大得吓人：脱模剂堆积在型腔表面，导致尺寸偏差，尤其透明件上出现雾斑。其实70%的顶出故障是顶针板卡滞、复位弹簧失效或者顶针孔磨损造成的。我见过一个案例，模具师傅愣是用脱模剂顶了半个月，最后拆开一看，四根顶针已经弯曲，把型芯都刮伤了。早该检查顶针板导向柱的直线度，或者使用氮气弹簧辅助复位。现在很多模具用上液压顶出和二次顶出机构，复杂是复杂了点，但故障率确实低不少。
当然，有时候脱模斜度不够，神仙也难救。设计阶段省那两度斜度，后面生产时骂娘，何苦呢。尤其是深腔产品，动模的斜度至少1.5°，静模可以稍小，但别低于0.5°。遇到蚀纹表面，斜度还得翻倍，否则拉花拉到你怀疑人生。
你关心的注塑模具疑难QA
问：我们有一套多腔模具，总有几个型腔充不满，其他腔却正常，怎么解？
答：多腔不平衡是常见病，但病因不止一个。先别急着调工艺。检查浇口尺寸是否一致——我遇到过因加工中心刀摆导致浇口直径差0.1mm，结果流量差异巨大。另外，看看分流道布局，非平衡式流道即便几何对称，流动长度差异也会导致充填不均。用模流分析优化过之后，我们在流道上加了节流阀，微调每个腔的流量，才彻底解决。有时嵌件温度不均也会捣乱，用热像仪扫一遍，看哪个腔模温低，可能是水路离远了。
问：模具表面的麻点（橘皮）怎么避免？已经是镜面抛光了。
答：镜面抛光是模具的颜面，但麻点是最打脸的存在。首先确认你的钢材是否适合镜面抛光——钢材里的非金属夹杂物、碳化物偏析是罪魁祸首。我曾经用一款国产NAK80替代进口，抛光后总有麻点，后来换了个钢厂的电渣重熔材，立刻通透。其次，抛光工艺本身：跳号太快、压力过大造成表面过热，都可能留下微观缺陷。最后，生产中的腐蚀：PVC或阻燃剂分解产生的酸性气体能快速腐蚀模具，即使不锈钢也扛不住。对策是模具做镀铬或DLC涂层，能多撑几倍寿命。✅
问：抽芯滑块动不动就卡死，打上润滑油初期有效，但很快又犯，怎么办？
答：滑块卡死往往是导向面磨损和热膨胀一起作用的恶果。润滑脂只是安慰剂。必须检查斜导柱与滑块孔的配合间隙，一般双边间隙0.05-0.08mm比较稳妥。另外，滑块底部镶条（耐磨板）如果没开油槽，就是干摩擦。换用铜合金加石墨的耐磨板，配合自动润滑系统，间隔设定合理——太多污染产品，太少就卡滞。还有，滑块冷却不到位会导致热膨胀抱死，别忘了给滑块单独接一路冷却水。实在空间受限，用铍铜镶件辅助散热。这些都做了，滑块活到50万模次不是梦。
模具维护：别等它坏了才想起
模具维护有个误区：按时保养就是换个顶针、抹点油。其实真正的维护是预防性诊断。我们推行了一套点检清单：每班记录最后一次的产品重量和尺寸，发现细微波动立即追溯模具状态；每月用内窥镜看型腔角落，用硬度计打一下关键斜面。有一次点检发现一个型芯表面硬度下降了5HRC，立刻去做激光淬火恢复，避免了后续的大面积拉伤。这套系统让模具非计划停机降低了70%。有时候，一个小动作就能省下大修的时间。
模具是注塑厂的印钞机，对它好一点，它就会回报你。别总等到开模时“砰”的一声巨响才后悔。那些裂痕、那些拉花，其实早就在警告你了。
