上个月，一套汽车内饰件的模具，试模试了整整18次。18次！每次上机，车间主任的脸就黑一层。最后才发现，问题出在最不起眼的浇口设计上——模流分析报告明明过了，但实际剪切速率超了30%，导致熔接线根本看不到的那种微裂纹，喷漆后才显现。这行干久了你就明白，模具制造从来不是按图施工那么简单。
说实话，很多年轻工程师以为学了UG、Moldflow就万事大吉，真到了车间，连分型面该怎么避空都会被钳工师傅叼。没错，模具是工业之母，但母后脾气大得很。
设计阶段：别让完美图纸变成车间废铁
设计室里的3D模型转得再溜，到了加工现场往往全是坑。我见过最离谱的设计，滑块底部居然没留避空槽——结果试模时拉伤，整套模仁报废，直接损失二十几万。老板当场血压飙升。
拔模角不是取个3°就完事的。皮纹区域得按纹路深度加大，镜面区域有时1°都嫌多，这些数据是血泪换来的经验。 还有顶出系统，你以为均衡布置就对了？考虑过产品收缩应力吗？加强筋位置不放顶针，等着变形吧。

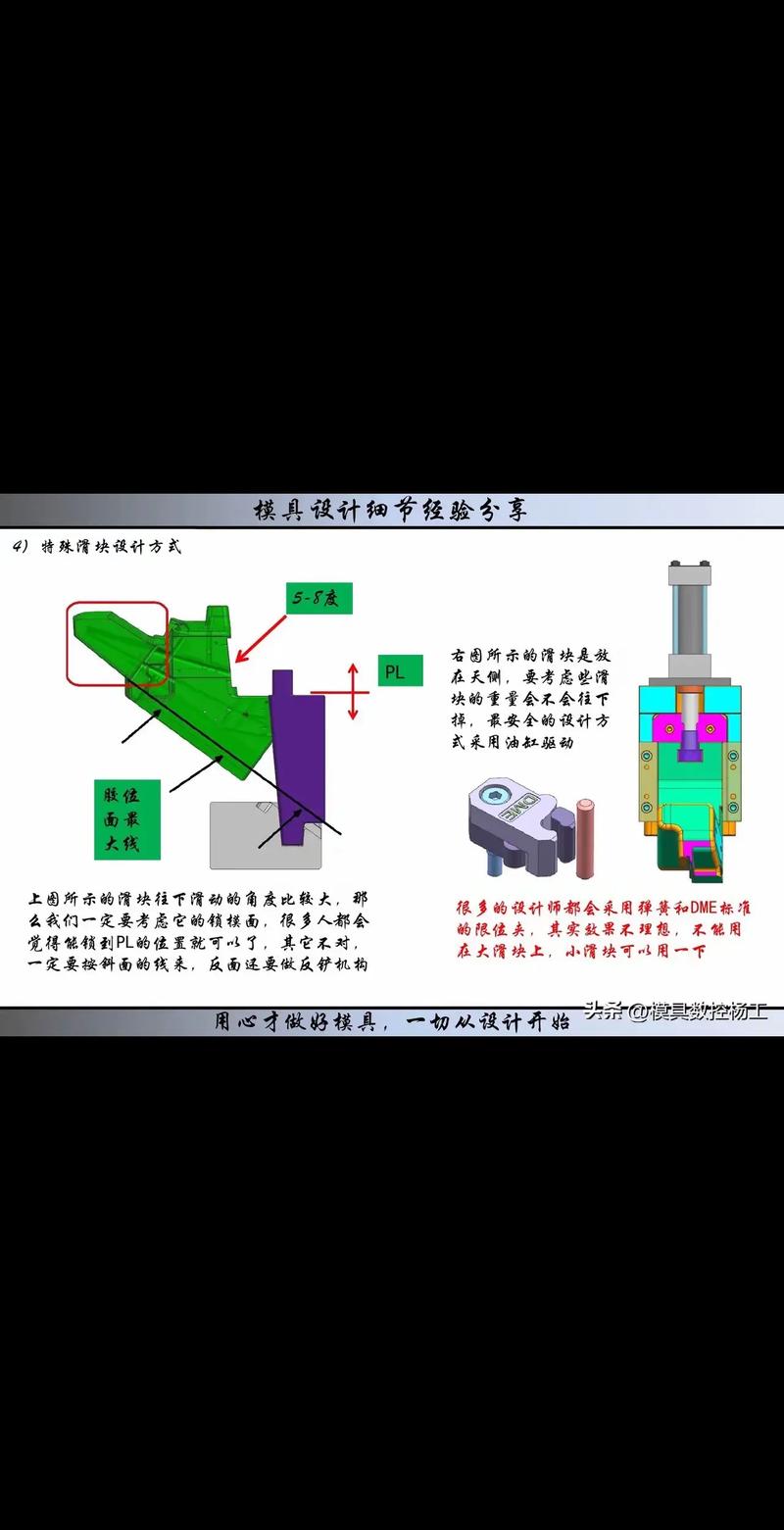

模具滑块机构爆炸图设计细节
💡 个人偏见：复杂结构必须先做运动仿真，别偷懒。我试过靠想象干涉，结果斜顶撞顶针，试模时那一声脆响，心都碎了。
问：模具设计阶段如何避免后续加工和试模的常见问题？
答：首先要承认，完全避免不可能。但几个关键点必须抓住。第一，评审时叫上钳工师傅和注塑工艺师，他们一句话可能救你一命。第二，关键公差别卡得太死，留模修余量，尤其是配合面，0.05mm的让动空间是常识。第三，冷却水路均匀性比流量更重要，别只盯着模温机功率。

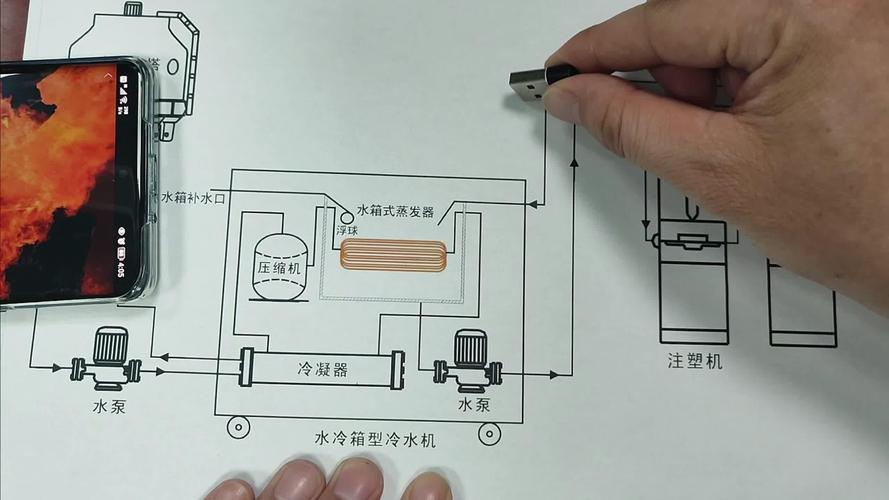

注塑模具冷却水路设计示意图
材料炼狱：好钢没用在刀刃上是常态
国内模具厂总在压缩成本，其实材料省下的每一分钱，试模时十倍还回来。718H做镜面，抛光师傅抛到崩溃，因为材料不纯、夹杂物搞死你。 更别说一些乱改成分的‘非标’模具钢，淬火后尺寸漂移得离谱，加工中心检测都要疯。
❗ 强烈建议：透明件、高光件直接上S136或8407，还要做电渣重熔，别省那点料钱。去年一套LED透镜模具，起初用国产H13，产品黑点压不住，换成进口ASSAB 8407 Supreme后，型腔寿命提升四倍，产品透光率99.7%。
问：模具材料选择上，如何平衡成本与性能？
答：算全生命周期成本！比如年产量几百万的快速消费品模具，用更好的材料，分摊下来单个产品的模具费几乎忽略不计。关键还要看供应商热处理工艺，很多厂淬火不当，回火不充分，硬度梯度不合理，导致使用中开裂。我习惯要求真空热处理并签硬度曲线协议，虽然麻烦，但避免后期扯皮。
加工与检测：你以为的五轴精密加工，可能只是个心理安慰
五轴机很多厂都有，但真正能发挥全效的，少得可怜。刀路优化一塌糊涂，精加工时间翻倍，表面还振纹明显。 尤其是深腔加工，刀具悬伸比忘了算，让刀让到外太空，清根时过切0.2mm，直接报废。
还有电极，铜公单边火花位留个0.2mm？傻啊！大面积的留0.35mm，细节处0.1mm，这得根据放电参数和表面要求来。EDM纹路一致性，靠的是放电参数动态调整，不是光看脉宽脉间。
检测更是一地鸡毛。不少厂三坐标只测成品尺寸，过程能力不管。试模件全尺寸报告漂亮得很，量产时模具稳定性就拉胯。每天晨会，QC和调机师傅相互甩锅，模具夹在中间。
问：如何保证模具精度在量产中保持稳定？
答：建立过程控制点，比如在精加工前做一次去应力处理；导柱导套定期测平行度；热流道分流板热平衡做红外扫描。还有，量产前的Cpk必须达到1.67以上，达不到就继续改善，别急着出货。

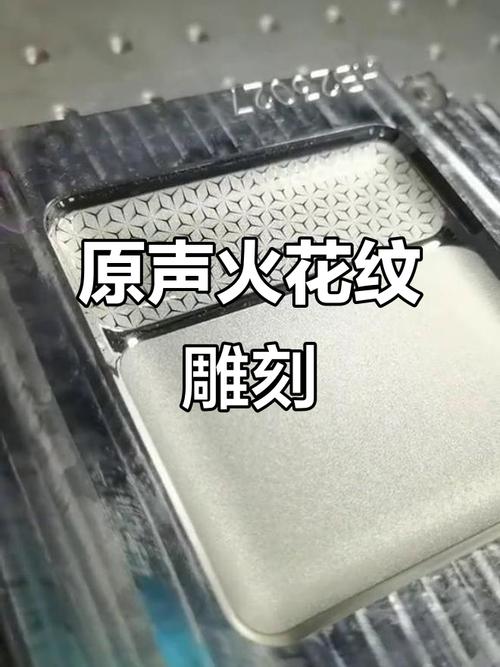

模具精加工过程火花纹检测
试模现场的生死时速
所有问题都会在试模时原形毕露。模具吊上机台那一刻，心跳绝对超过120。射出第一模，产品粘母模，拉白，或者打不满——压力打到2000bar还短射，心都凉透。
调机师傅会先怪模具：“你这排气槽开在哪？有没有开足够深？” 然后怪材料：“这批次流动性太差！” 但真相往往是综合因素。✅ 对策：提前做模流分析中的Fill+Pack+Warp完整分析，并设置实际制程的边界条件，别用软件默认值。
更崩溃的是模具漏水。试模中密封圈爆了，水喷进模具，幸亏是普通模，要是在无尘车间里，哭都来不及。所以打压测试一定要做，水路接头全部用耐高温型号。
问：试模中最棘手的问题通常是什么？如何快速排查？
答：脱模不顺、困气和尺寸偏差异常。快速排查：先看模具闭合，确认承压面和分型面贴合；再打短射，一步步看填充路径；用热成像看冷却效果；透明件可以打一组慢速射出观察流动。如果尺寸不对，先排除注塑工艺波动，再测模具温度分布，很多尺寸问题源于冷却不均。
最后想说，模具制造不是一个人的战斗，是设计、加工、组立、注塑的接力赛。任何一个环节掉链子，结果就是一出悲剧。这行越做胆子越小，因为懂得越多，越敬畏那些看不见的细节。
