钳工老李昨晚又失眠了——新来的那批壳体在加工中心上跳得厉害，废品率飙到12%。他蹲在机床旁抽了半包烟，最后把怒火全撒在治具上。说实话，这不公平。但谁让治具总是那个被忽略的背锅侠呢？
我见过太多类似的场景。一个价值百万的CNC，搭配一套随手拼凑的治具，操作工敲敲打打，塞铜皮，拧螺栓，勉强对付完这批订单。可下次换型，又是一场噩梦。工业治具这东西，设计得好是隐形的翅膀，设计得烂就是生产线上最昂贵的破铜烂铁。
治具不是夹具？别再被名字绕晕了
先聊个最烦人的概念问题。每次给新入行的工程师解释，他们总是一脸懵：治具和夹具到底有什么区别？官方的定义我就不复述了，自己翻手册去。说点人话：治具更多是用来导引刀具、辅助定位，比如钻模、镗孔导套；而夹具更侧重夹紧工件，抵抗切削力。不过话说回来——现在还有多少人严格区分？我上周去一家新能源汽车配件厂，他们管所有工装都叫治具。行吧，能干活就行，对吧？
但你可别小看这点混淆。有一回，一个设计师把钻模当铣削夹具用，结果让六角钻套硬扛径向力……崩了，刀具崩了，工件也飞了。幸好防护门关着。那声巨响我现在想起来后背还发凉。
所以，别偷懒。该叫什么就叫什么，心里有数最重要。
设计治具，你脑子里得先有“基准”这根弦
我常跟徒弟讲，搞工业治具设计，说白了就是在跟基准玩命。定位基准、工序基准、测量基准——三个基准不统一？你等着被车间的骂声淹没吧。记得去年有个项目，客户图纸要求以毛坯内孔定位，可加工孔却要从外轮廓为基准标注，公差给得还死紧。这种设计简直反人类。我盯着那图纸，眉头拧成麻花，最后打电话过去吼了一通——后来他们改了，基准统一，合格率直接从70%飙到98%。

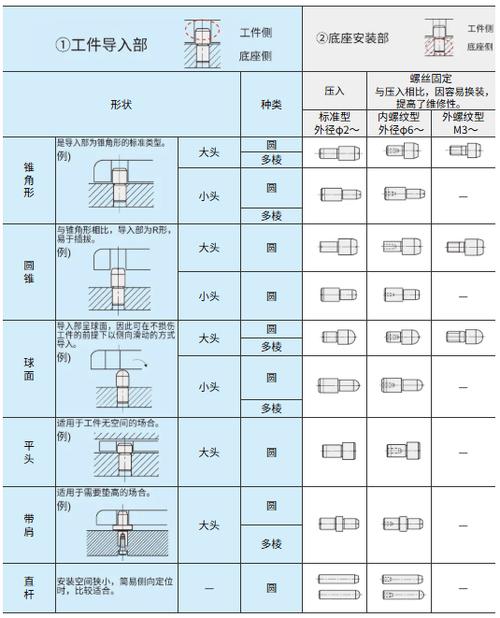

定位元件怎么选？❓ 别上来就想用大面支撑，学过六点定位原理吗？限制自由度不是越多越好，过定位就像把人绑在椅子上还要他跳舞，做不到的。有时候，一个小小的可调支承钉，比整块靠板更聪明。而且，你知道吗？治具的重复定位精度，很大程度上取决于那些不起眼的细节：销孔的配合公差选H7/g6还是H6/h5？弹簧是否带防转？这些选择一旦错了，调试时你就等着用锤子“微调”吧——然后精度越调越烂。
材料、热处理、气路：那些让你头秃的实战坑
说到治具材料，新手最爱用的就是45钢，淬火到HRC45左右，觉得又便宜又耐造。但遇到薄壁铝件呢？硬碰硬的后果就是工件划伤、变形。这时候得用铜合金或者工程塑料做接触面，甚至上气浮。✅ 我偏爱铝青铜，耐磨又减震。不过，有一次用了夹布胶木，结果吸冷却液后膨胀，原本0.02mm的间隙全给胀没了——工件卡死在里面，拆都拆不下来。那种懊恼！恨不得时光倒流回去把材料手册再啃一遍。
气动夹具如今满大街都是。但很多人忽略了气路清洁，密封圈被铁屑划伤，压力忽高忽低，夹紧力像女人的心情一样难以预测。我建议，工业治具但凡涉及气路，务必加过滤器和油雾分离器，别省那点小钱。还有一点，顺序阀调试不当，会造成先夹紧后定位的荒唐剧——亲眼见过一台加工中心因此把定位销撞断，废品加停机损失小十万。

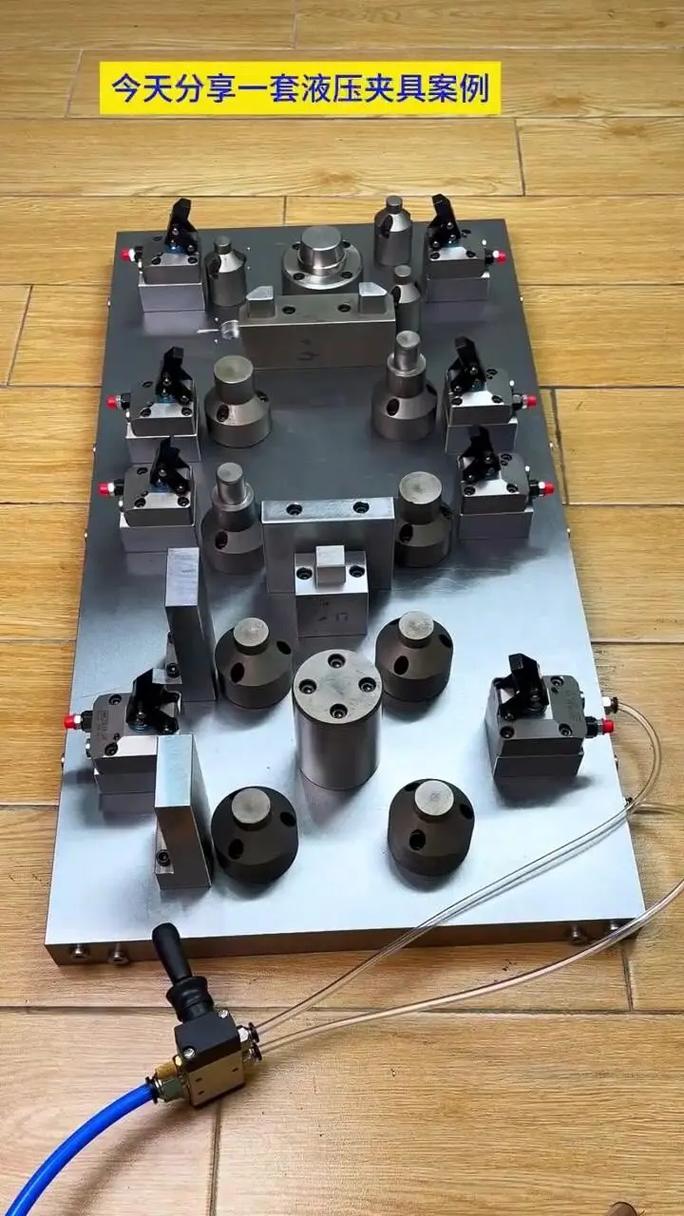

💡 一个小贴士：在液压治具系统中，如果工作环境温度变化大，要考虑油液的热胀冷缩，不然夹紧力会漂移。说出来都是泪。

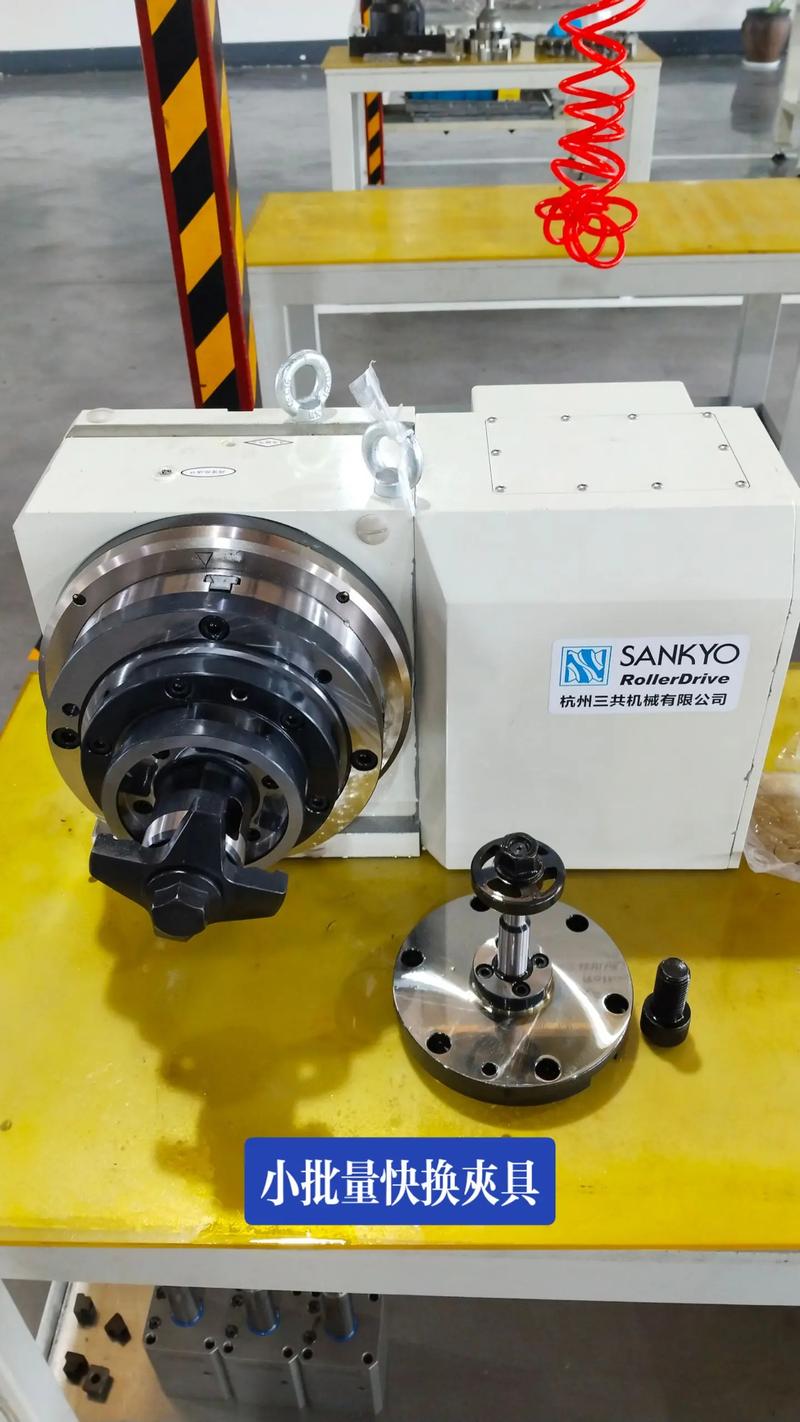

问：我们厂做多品种小批量，怎么能让治具换型快一点？
答：这是老生常谈的灵活性问题。我的思路是模块化、基础板+快换子板。基础板永久固定在机床工作台上，钻好精密的基准孔和定位槽。针对不同工件，只需设计可更换的子板，用零点定位系统或者球锁紧机构卡上去。换型时间从一小时压缩到五分钟，不是神话。！但前提是，你舍得一次性投入基础板，并且日常维护基准孔不能生锈。另外，可以考虑成组夹具的思路，利用可调定位件覆盖相似零件族，减少治具总数。说实话，这需要工艺人员先做零件分组，麻烦是麻烦了点，回报巨大。
问：怎么判断一套治具设计是否合格？有没有简单的自检清单？
答：当然有。我一般先问自己几个问题：第一，工件定位是否可靠？基准统一否？第二，夹紧力是否经过刚性好的部位，会不会引起变形？尤其薄壁件。第三，切屑能否顺利排出？积屑会要了定位精度的命。第四，操作安全吗？急停拍下后夹紧不应松开。第五，更换易损件方便吗？频繁拆装的导向衬套要能用螺丝刀从正面取出。如果以上都过关，基本错不到哪去。不过，最致命的往往是第零条：你读透工序图和工艺了吗？没读透，趁早返工。
写到这里，突然想起车间老主任的一句话：“治具是手艺，更是良心。” 机器轰鸣声中，那些沉默的金属块守护着微米级的尊严。下次你再见到一套油污斑驳却可靠如钟的治具，不妨多看一眼。那里面藏着几代工程师的倔强和智慧。
当然，也藏着无数崩溃的夜晚和数不清的试切件。但这不就是制造的真实模样么？不完满，却永远在向完美逼近。
