硅片的战争：从166到210，尺寸背后的制造逻辑

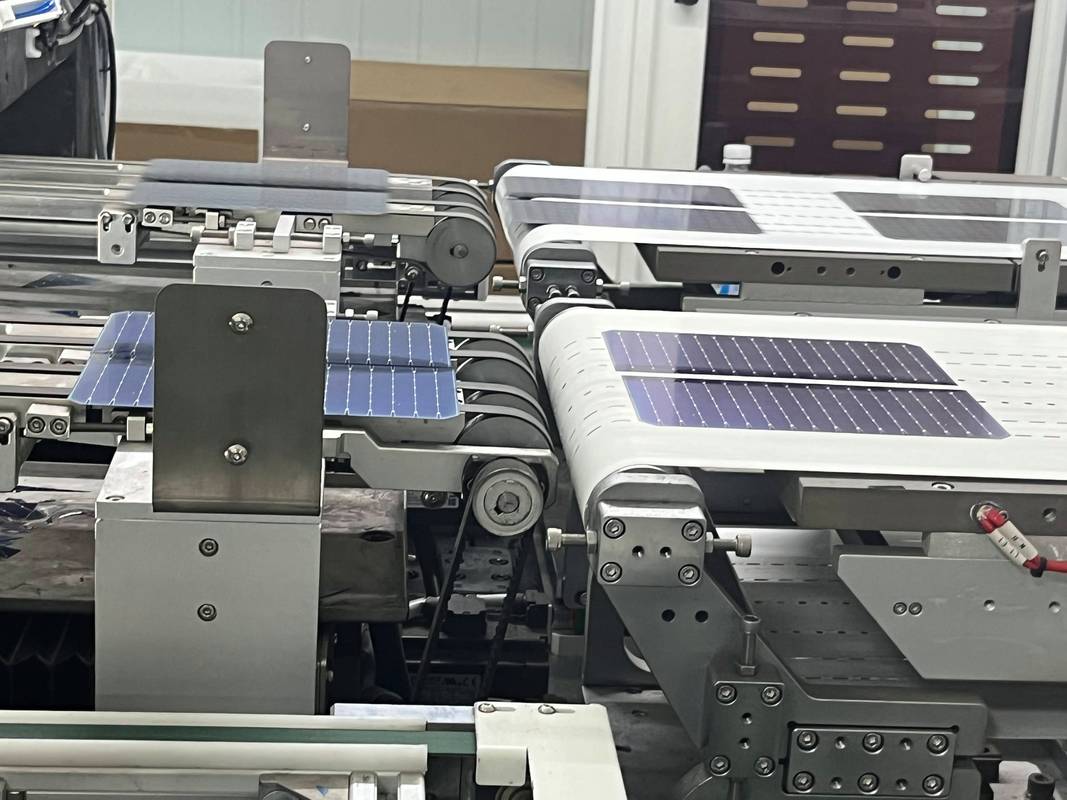

记得2019年那会儿，166毫米的硅片还是主流，突然间182、210就冒了出来。尺寸每大一点，整条产线的兼容性就要脱一层皮。切片机得换，清洗槽得改，甚至连花篮——那个装硅片的塑料架子——都得重新开模。
问：现在都讲N型替代P型，但到底N型电池制造难在哪儿？

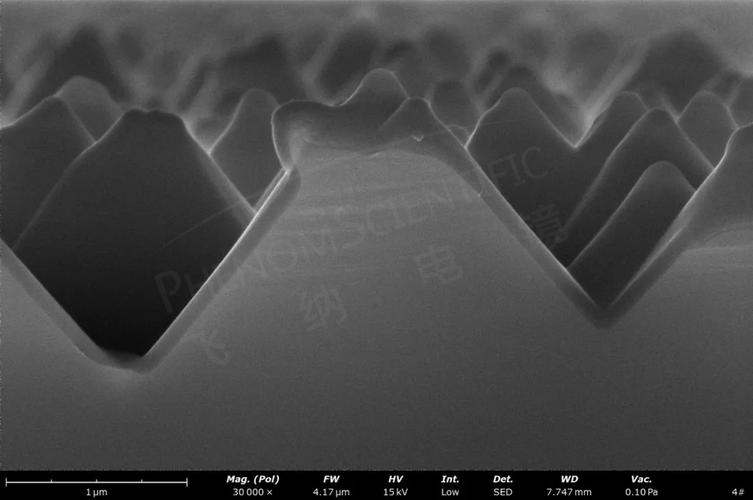

答： 难在“娇气”。P型PERC电池做了这么多年，工艺窗口宽得像高速公路，温度波动个几度、洁净度稍微差一点，效率影响不大。但N型TOPCon或者异质结（HJT）就完全是另一回事了。 尤其是异质结，要用到低温银浆，这玩意儿导电性比高温银浆差，印刷速度一快就容易断栅。还有那一层非晶硅薄膜，厚度要控制在几个纳米，均匀性要求比什么化妆品都严苛。搞不好就出现“蝌蚪纹”或者边缘复合剧增。去年夏天，我们在中试线上连续报废了三批料，就只是因为厂务那边纯水TDS值高了那么一丁点儿。一丁点儿！
银浆的困局与“去银化”的赌注
很多人没意识到，太阳能工业里最卡脖子的小材料之一，是银浆。正面银浆、背面银浆，印刷在电池片上那几十微米宽的细线，消耗量惊人。全球光伏用银已经占到工业总需求的百分之十几。 银价一波动，整个行业的利润就跟着抽搐。记得2020年白银暴涨那阵子，组件厂采购总监脸都是绿的。 所以“去银化”成了一个既现实又魔幻的命题。 铜电镀技术听起来很美好——直接用铜替代银，成本骤降。但铜扩散进硅里会形成深能级杂质，比银灾难多了。于是又要引入阻挡层，什么镍、什么多层膜，工艺步骤翻倍。而且电镀废液处理起来能把环保部门招来十趟。 我问过一位搞电镀的老师傅：“这路线到底靠不靠谱？”他嘬了口烟，说：“靠不靠谱也得搞，银浆那价格，就跟悬在头顶的刀一样。” 不搞是等死，搞了是找死，但找死的路上万一找着活路呢？对吧。问：组件封装看似没技术含量，为什么实际失效率那么高？
从智造到“智障”：太阳能工业的数字化迷思

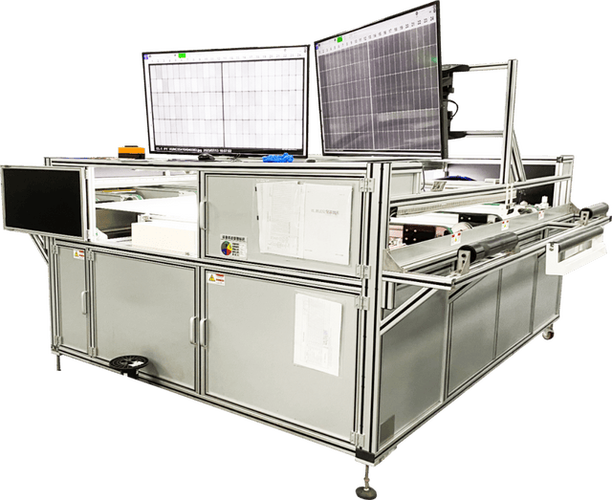

现在每个工厂都在搞MES，搞AI检测。机器视觉满天飞，EL测试拍照分拣，宣称缺陷识别率99.9%。但实际跑起来呢？ 去年参观一家刚投产的超级工厂，大屏上数据跳得眼花缭乱，结果旁边工位上工人正手动补焊带。一问，原来是汇流条焊接的视觉系统对轻微虚焊误判率太高，索性关了自动，改人工目检。这算哪门子智能制造？ 为了数字化而数字化，把简单问题复杂化，这是太阳能工业制造端正在犯的慢性病。 真正的瓶颈往往在基础层面——比如丝网印刷的对位精度，依赖于网版张力和机台大理石底座的稳定性，这些机械底层的东西不去打磨，上层加再多AI算法也是空中楼阁。 不过话说回来，也有亮点。电池片分选环节引入的电流-电压扫描曲线分析，确实把效率分档做得比人工精细多了，混档造成的组件失配损失明显下降。这证明技术得用在刀刃上。❗
