第一次见激光切割，是2018年。钢板跟奶油一样化开。我惊了。真干净——没毛刺、没火星飞溅，就一道头发丝宽的光。可谁想到，后来为这玩意儿差点把客户订单赔掉。
今天不说虚的。不列参数表，不抄操作手册。就聊那些供应商打死不告诉你的事。你可能踩过的坑，我替你踩完了。读完之后，你大概会重新审视车间里那台机器。
你以为功率越大越好？天真了
去年帮朋友选设备。他开口就要12kW。“切厚板快嘛，一步到位。”我直接打断——功率选错，成本翻倍不止。
12kW切16mm碳钢确实爽。可如果90%的活是薄板，那就灾难。电费先不谈，光切割头里的保护镜片，换得你肉疼。高功率激光穿过光路，镜片寿命平均缩20%，一块原装镜片3000多，一年下来多花几万。更头疼的是，薄板焦点稍微偏差，背面的熔渣像鼻涕一样粘着。打磨工直接骂娘。
我自己的经验：常年切6mm以下，6kW足够。切8-10mm偶尔有，8kW稳。真到20mm以上厚板，老实说，不如上等离子或火焰——激光切厚板那个锥度，你受得了吗？下表面比上表面宽0.5mm，精度要求高的活全废。别信销售吹的“完美垂直”。骗鬼。
问：那到底怎么选功率？有没有通用公式？
答：没有万能公式。但有个土办法——翻你过去半年的订单。统计最厚材料、最常见厚度。按最厚×1.2倍选功率。比如最厚切10mm，选6-8kW。别预留太大“发展空间”，激光器跌价比手机还快，两年后同功率可能便宜一半。
还有，打听清楚电费。有些园区供电不稳，高功率机器启动瞬间电压骤降，会烧电源模块。我吃过亏——10kW机器开机跳闸，最后单独拉了根电缆，多花2万。这钱谁给你报？
辅助气体，它才是隐形成本
很多人只盯机器价格。傻。激光切割的耗材大头是气体。特别是氮气切不锈钢，那成本能占加工费的40%。一天切下来，液氮罐空好几次，心都在滴血。

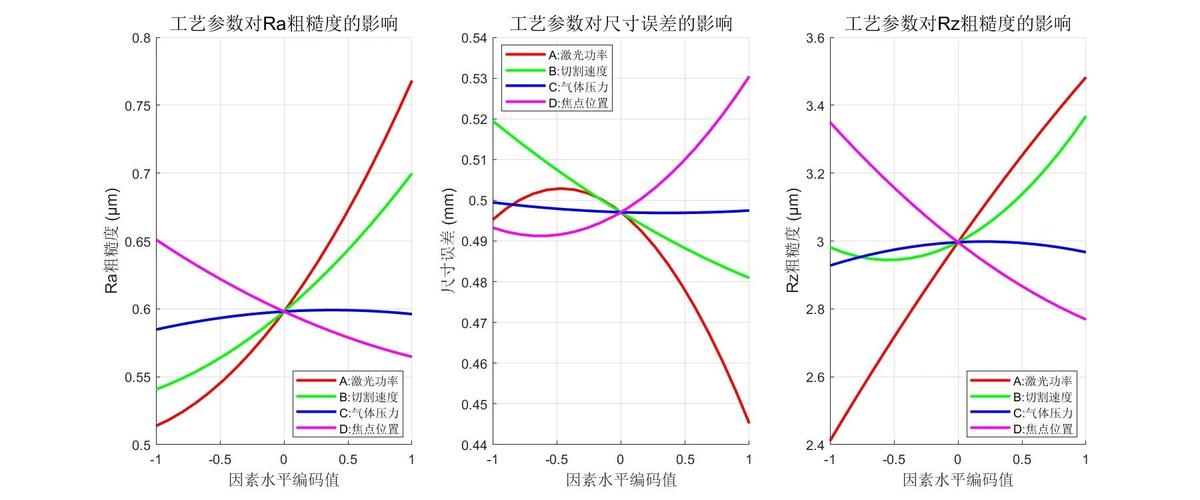

起初我用瓶装氮气。频繁换瓶，压力还不稳。切镜面不锈钢时，表面偶尔出黄斑——氧化了。客户直接退货。狠心上了液氮罐，纯度上去，黄斑没了。但浪费惊人。后来发现，气压调对能省30%气体。很多人图快，气压调得死高。其实薄板1.0不锈钢，10bar足够。开15bar纯粹赶着投胎。还有切割速度，不是越快越好，太快拖尾，后面气体保护跟不上，照样氧化。
💡 小贴士：不锈钢切完立刻贴保护膜。否则手指印上去，第二天就生锈。别问我怎么知道的。
问：听说能用空气切割薄铁板，靠谱吗？
答：可以。但分情况。空气里含油含水，直喷会弄脏镜片。必须加冷干机和精密过滤器。我用空压机切过1.5mm碳钢，成本确实低，气钱几乎忽略。可断面发黑，有氧化皮，无法直接焊接。只适合不讲究外观的件。而且，空气切割的喷嘴损耗快，一天崩一个，一个喷嘴几十块，算下来未必省多少。所以结论：图快图干净，还是氧氮。省钱但接受毛糙，上空气。
维护的真相：不是你想的那样
都说激光切割免维护？呸。那是十年前的误传。现在的光纤激光器确实皮实，可周边部件全是坑。
先说镜片。聚焦镜、保护镜、准直镜……一套换下来上万。我问过德国通快的工程师，他说：80%的镜片损坏是脏污，不是烧毁。也就是说，清洁做不好，硬生生蹭坏镀膜。我徒弟犯过贱——用酒精擦保护镜，结果残留水渍，激光一打，膜层爆了。正确方法是用专业擦拭棒，沾丙酮，从中心向外螺旋轻擦。擦完必须用放大镜检查。一根棉丝残留，也能烧成麻子。
再唠叨一句：机床上电前，一定检查水冷机。水温不达标开机，激光器直接保护。夏天水温容易高，冷水机散热片堵了棉絮，能飙升到30度。我突发奇想，在进风口贴了张纱网，定期换，水温再没报警。这招没人教过，纯自己憋出来的。
问：激光头撞板了，怎么判断是否需要返厂？
答：撞板那一刻，先别慌。立即按下急停。然后手动抬起切割头，检查喷嘴是否歪。喷嘴歪了，换。再开机回零，听移动声音。如果咔咔响，可能是丝杆或导轨弯了，必须返厂。如果只是喷嘴损坏，但切割时出现光斑发散、切不透，可能是聚焦镜片移位或破裂——需要拆开检查。千万别侥幸继续开，否则烧坏光纤头，那玩意儿进口的，报价够买辆国产车。
说实话，用激光切割五年，我恨过它、依赖它。它像匹烈马，骑好了日行千里，骑不好摔得鼻青脸肿。但我仍然觉得——它是钣金车间最值得的投资。前提是，你得懂它。懂它的脾气，懂它烧钱的点，懂那些参数背后的人性——想偷懒、想省钱、想一步登天。机器从不骗人，骗人的永远是期待。
