工业挤压：从一根铝材到航天零件的狂暴物语-中远盛泰工业

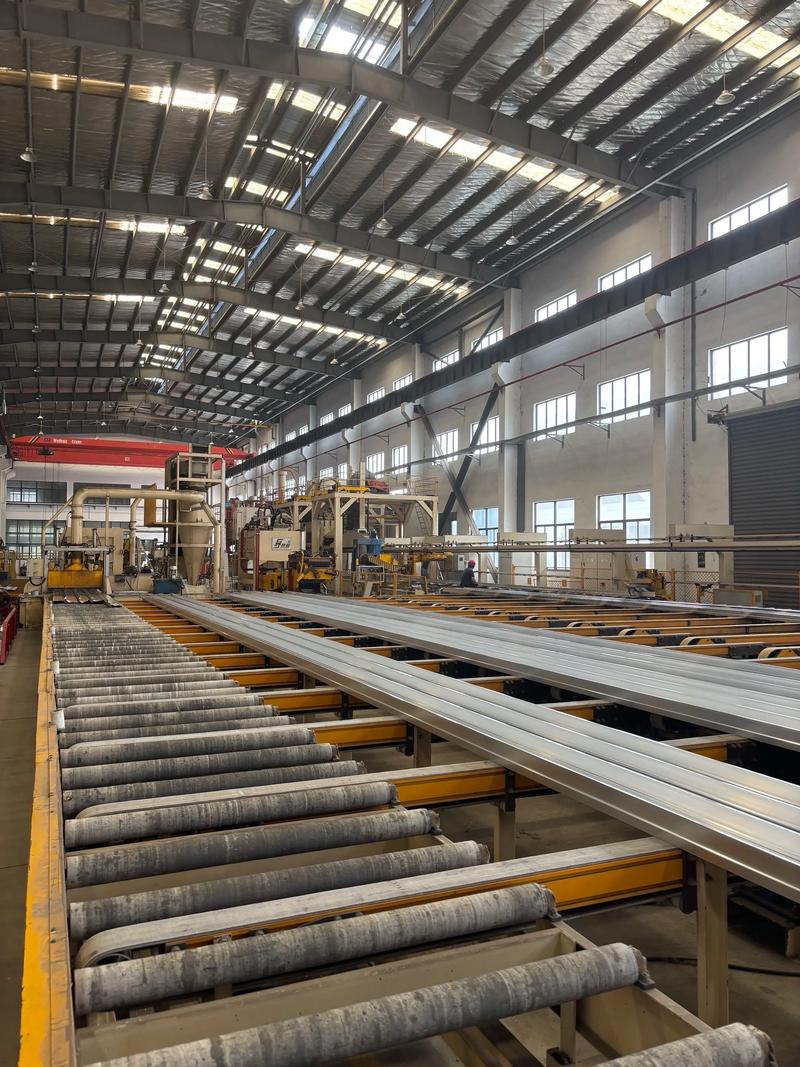

工业挤压？听起来高大上，实际上——就是金属在惨叫。干了小二十年，这话不夸张。你想想，一根实心铝棒，烧到快化了，然后被液压缸顶着，从那么小的模具孔里挤出来。几百兆帕的压力！那场景，粗暴，但又精准得像个外科手术。我见过最好的德国设备，也见过小作坊里土法上马搞出来的废品。今天不聊虚的，就说说挤压这行的血泪和窍门。

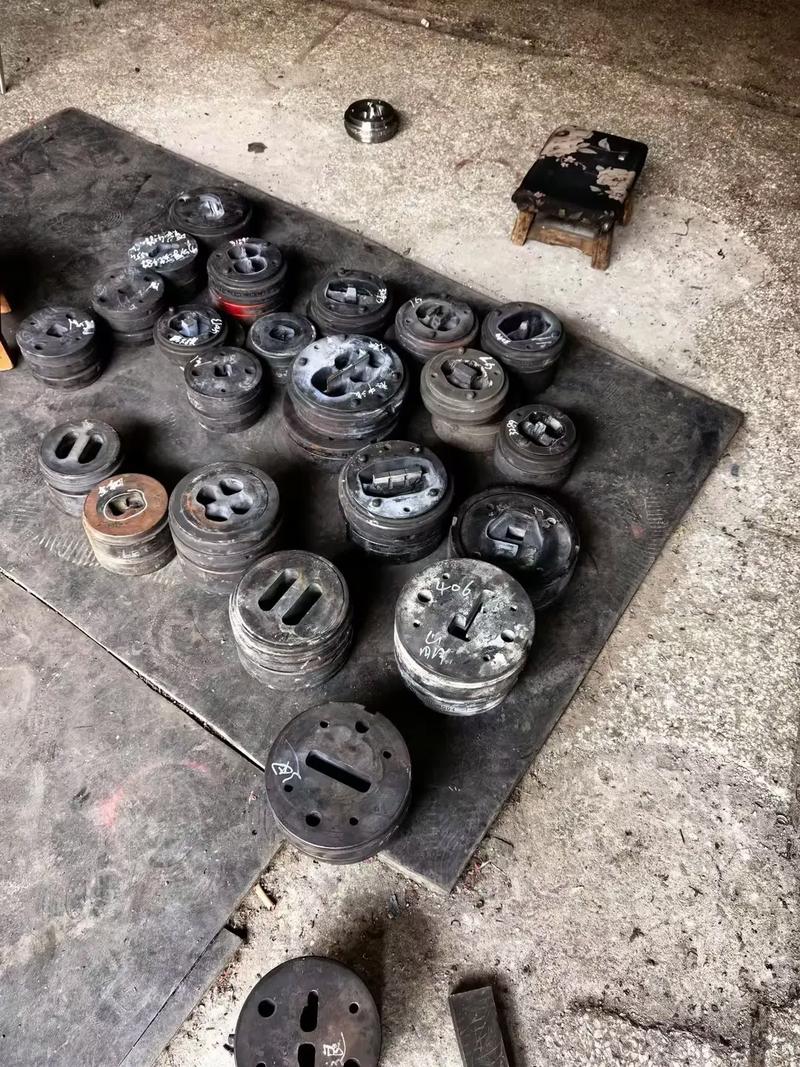

💢 模具：挤压之痛

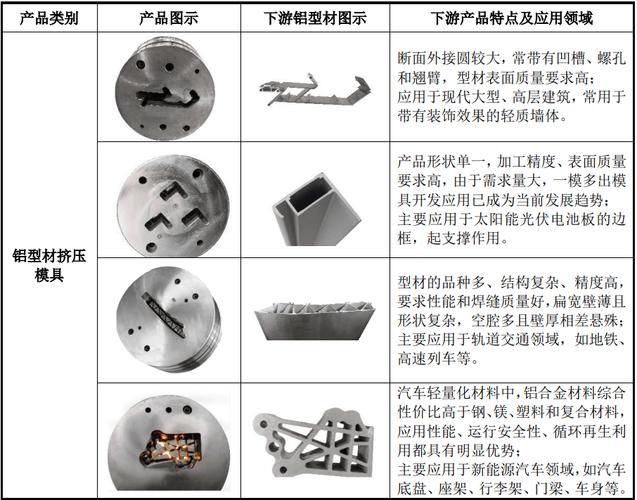

模具这玩意儿，说白了就是挤压的灵魂。但灵魂这东西，太容易出窍了。一套好模具，H13钢是标配，真空热处理后硬度得干到HRC48-52。氮化层厚度？10到15个微米，少了不耐磨，多了容易崩。可现实中呢？不少厂子为了省钱，用废料重熔的‘地条钢’，热处理全靠感觉，氮化？那是什么？能吃吗？结果就是，一套模具干不到两百根料就裂了。裂了还硬撑，出来的型材表面跟狗啃的一样。❗ 我跟你讲个真事。去年有个客户，做光伏边框的，型材截面简单吧？可成品率死活上不去。我去车间一看，好家伙，模具工作带长度误差超过0.5毫米，入口角R角几乎直角。这么搞，金属流能顺畅才见鬼了。调整之后，成品率从72%直接拉到93%。客户当场就要给我发红包。我说别，把模具维护规程贴墙上就行。问：为什么挤压出来的型材总是有扭拧或弯曲？答：这问题太经典了。原因十有八九出在模具设计上——分流孔不对称、工作带长度分配不均，金属流速不一致，一出模孔就开始‘拧麻花’。还有可能是出料后冷却不均匀，牵引机拉力不对。我的经验是，先看模具设计，用模拟软件跑一下流速，比如QForm或者HyperXtrude，别靠猜。实际生产中，勤测型材出料口的温度分布，温差超过15°C就得调冷却风嘴。另外，牵引机的拉力别贪大，比型材自重稍高就行。

🚀 速度与温度的生死时速

挤压速度和温度，这俩就是冤家。温度高了，挤压力小，但铝棒开始过烧，晶粒粗大，表面起泡甚至裂边。速度一快，变形热叠加，出口温度飙升，模具磨损加剧，型材强韧性跳水。我见过最狠的，为了赶产量，6063铝合金棒温烧到530°C，挤压速度90米/分，出来的型材手一掰就断！💡 正确的做法是啥？6063铝棒，前端温度430-460°C，后端降个20°C。挤压速度看型材复杂程度，简单截面可以跑到60-80米/分，复杂多孔腔体？老实点，15-30米/分。记得用测温仪盯着出口温度，理想区间520-540°C，别超550°C。不过话说回来，理论归理论，现场调机全凭手感。老班长调速度，眼睛盯着电流表，耳朵听着挤压机的声音，手里摸着出料。那种微妙的变化，机器算法暂时还替代不了。这就是人比AI值钱的地方，对吧？

问：挤压速度和温度到底怎么平衡？总感觉调不好。答：哈哈，你这是问到点子上了。挤压力、温度和速度这三兄弟，就是相爱相杀的关系。我给你一组实战参数：挤压比（铝棒截面积/型材截面积）超过50，属于高难度，棒温必须降低10-15°C，挤压速度打七折。如果用的是旧模具，氮化层已经磨掉一半，温度再降5°C。还有一个诀窍，看挤压机的吨位余量。比如2000吨机，挤压力用到1800吨就差不多了，留点余量应对波动。一旦发现挤压力突然升高，别犹豫，立刻降温或降速，否则模具分分钟报废。

🔧 设备选型：别交智商税

选挤压机，不是吨位越大越好。我见过小厂老板，被销售忽悠，花大价钱买台2500吨机，结果常年干小截面型材，能耗高得吓人，回本遥遥无期。✅ 选型要算经济账：首先，挤压筒直径决定成本。比如你需要挤压比40以上，铝棒直径178毫米，那挤压筒内径就选184毫米，选大了金属浪费，选小了挤压力不够。其次，看辅助设备。现在人工贵，自动牵引机、冷床自动移料、时效炉温控精度±3°C——这些钱不能省，否则后面人力和废品成本更高。再说点扎心的。进口设备真的香？德国某牌子我用了多年，稳定性没得说，但配件贵，维修等很久。国产设备现在进步很大，比如太重、兴桥，液压系统用Rexroth泵，PLC西门子，关键指标不差。我自己现在倾向国产，除非客户指定非进口不可。❗ 但有一点，国产设备的液压管路装配，务必盯紧，漏油是通病。问：小厂如何用有限预算提升挤压成品率？答：别急着换设备，先做三件事：第一，建模具保养台账，记录每次氮化、修模后的使用次数和报废原因，数据攒半年，你能省下30%模具费。第二，培训操作工看金相，搞个简易显微镜，每周抽查型材晶粒度，发现异常立即查工艺。第三，买二手在线淬火系统，几千块钱，能大幅改善T5状态性能。这些比买新机见效快。挤压这行，门槛不高，但水很深。从模具到调机，从材料到设备，每一个环节都在烧钱或者省钱。干久了，越来越敬畏那根红通通的铝棒。今天就聊这么多。下次再扯点别的。散了散了。

工业挤压：从一根铝材到航天零件的狂暴物语

💢 模具：挤压之痛

🚀 速度与温度的生死时速

🔧 设备选型：别交智商税

文章目录

最新文章

热门标签
