干了十几年压铸，最怕的就是模具突然裂了。不是开玩笑，一套模具几十万，寿命上不去，成本根本扛不住。客户天天追着问：你们到底能不能行？我气得直拍桌子——当然能行！但得找到根儿上的问题。
模具失效，先从“热”字说起
压铸模具的工作环境，真的是太恶劣了。铝液温度650-700℃，高速冲击，脱模剂一喷，瞬间降温。这种循环热应力，钢板受不了。我说的是热疲劳，那种密密麻麻的龟裂，像乌龟壳一样，就在型腔表面。刚开始还能忍，用个几千模次，裂纹就深了，产品起皮、拉伤，最后直接报废。别指望换块料就能解决——没那么简单。
还有冲蚀。你知道内浇口附近为什么最先塌？高速金属液像水枪一样，连续冲刷。我们之前有款缸体模具，5000模次不到，浇口周围冲出一个坑，补焊都补不住。后来换了一种奥地利进口的模具钢，叫Böhler W403，加上真空热处理，寿命直接翻倍。贵是真贵，但算下来，模次成本低了一大截。
不过话说回来，很多人迷恋神钢，却把最基本的热处理搞砸。我见过淬火裂纹，也见过回火不足，硬度一塌糊涂。有一次去朋友厂里，他抱怨模具打几千就裂，我拿硬度计一打，50HRC都不到。问他回火工艺，他说凭经验。我差点没背过气去。压铸模具的硬度一般控制在44~48HRC，关键要看截面尺寸，大模具回火要更充分，不然残余应力能让你怀疑人生。
表面处理，到底是不是智商税？

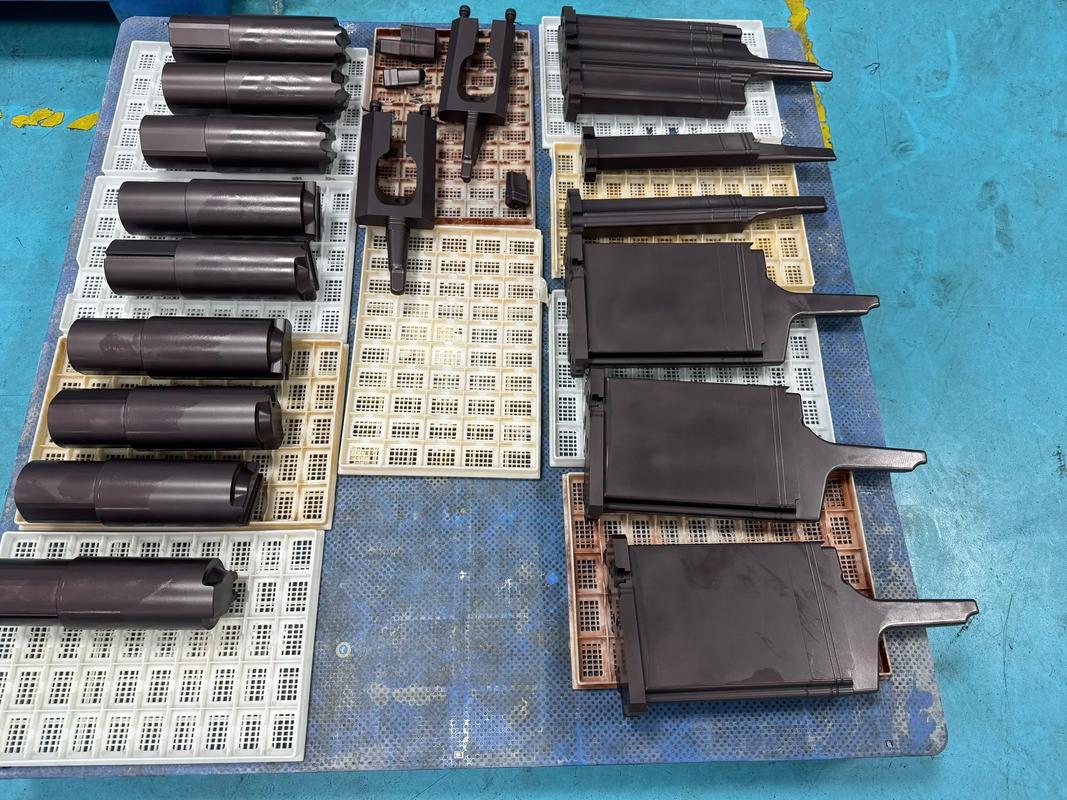

有人觉得氮化是万能的。其实呢？渗氮处理能提高表面硬度，耐磨耐冲蚀，确实有效。但渗层不能太厚，控制在0.15mm左右，太厚容易剥落。我们在汽车滤清器壳体模具上用过气体软氮化，效果不错，但用在结构件大模具上，热龟裂反而更严重。为啥？因为表面太硬，韧性下降，裂纹扩展更快。后来我们改成PVD涂层，就涂那薄薄一层TiAlN，冲蚀坑明显变浅。
说实话，涂层技术这几年突飞猛进。但问题是，很多小厂根本不知道怎么选涂层。不是贵就好，要对症！铝液粘着问题严重的，用CrN基涂层；高速冲击大的，用TiAlSiN。还有纳米复合涂层，我试过一次，在针阀体模具上，寿命延长了30%——但成本也高得离谱，普通件别乱用。
模具设计里藏着90%的寿命
我经常跟设计部吵架。他们画的冷却水路，往往不考虑热平衡。热一旦集中，局部应力暴增，神仙材料也扛不住。后来我们强制规定：随形冷却必须做，3D打印的镶件虽然贵，但能保证温度均匀。还有浇口设计，内浇口厚度和速度，直接影响冲蚀。我们通过MAGMA模拟优化，把内浇口速度从50米/秒降到35，冲蚀问题大大缓解。可惜，很多老板舍不得花那几万块模拟费用，结果模具提前报废，损失几十万。这笔账，怎么就算不明白呢？
另外，排气也很重要。别小看那几条小槽，排气不畅，型腔内背压高，铝液充填紊流，模具表面气蚀简直像月球坑。我们在后视镜支架模具上改进排气，增加真空辅助，模具寿命提升了20%。——这就是细节。
你可能关心的实际问题
问：压铸模具怎么判断是不是该返修了？
答：看两个指标：一是产品表面开始出现明显的拉伤或龟裂纹，尺寸超差；二是模具分型面飞边变大，这往往是因为模具变形了。别等完全打不动再修，那时候裂纹可能已经深到无法补焊。定期检查，用放大镜看型面，一旦发现细微网状裂纹，立刻掐模次，去应力回火，能多扛一段时间。
问：小厂预算有限，有没有便宜又有效的延长寿命方法？
答：当然有！三条：第一，把模具预热做到位，油温机设到200℃以上，别偷懒用气枪烘烤，均匀性太差；第二，脱模剂一定要选热稳定性好的，而且喷涂要自动化，别让师傅拿着喷壶乱呲，那是在毁模具；第三，每生产5000模次，安排一次去应力回火，成本没多少，但能消除累积应力，非常管用。记住，好刀也要会磨。
维护不只是事后修补
很多厂的模具维护，就是裂纹大了补焊。说实话，那已经晚了。真正的维护是预防性维护。我们在模具上装了无线温度传感器，实时监测型腔表面温度，一旦发现某区域温差超过15℃，就调整冷却。还有，每周末对模具做全检，用内窥镜看不方便拆的角落，有轻微冲蚀就用激光熔覆修补，别等坑变深。这些工作繁琐，但绝对值。我们一套模具从原来的3万模次，硬生生提到了8万，废品率还降了。
不过，再好的维护也架不住野蛮操作。我见过操作工为了快，调坏了锁模力，把模具分型面压塌，直接报废。所以培训操作人员，真的很重要。压铸不是把铝水倒进去就行，它是流体动力学+热力学+材料力学的综合战场。敬畏模具，才能用好模具。
最后想说，压铸模具这个行当，技术一直在走。从早期的H13标准钢，到现在的粉末高速钢、硬质合金镶件，还有尝试做表面梯度涂层的。我们既要看文献，也要低头干活，试错出真知。共勉吧！
