一个让我后怕的项目失误

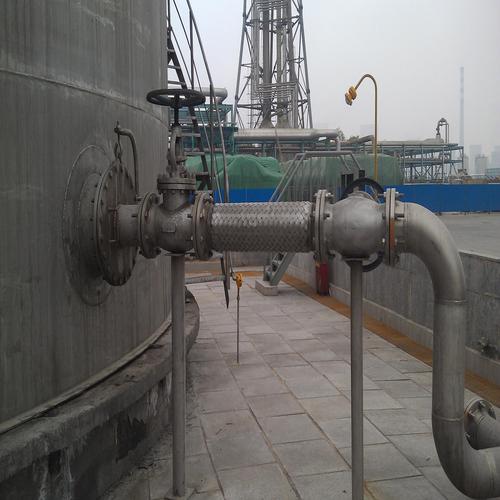

说实话，干机械设计快二十年了，金属软管这东西看起来简单，但栽过的跟头真不少。前年给一家化工厂做管道柔性连接，参数看着没问题，结果半年不到，软管外层网套开裂，介质渗漏，差点酿成大事故。拆下来一看——波纹管选的环波，但轴向补偿量根本不够！那几天我脑子里反复复盘，懊恼得睡不着。 问题出在哪？很多人以为翻翻样本，标个口径、压力就完事，对吧？完全不是那么回事。尤其是振动剧烈、温度交变的场合，波纹管的结构形式、接头类型、网套编织角度，哪怕一个参数疏忽，整个系统都可能瘫痪。
波纹管：环波还是螺旋波？别想当然
金属软管的核心就是那个能伸缩弯曲的波纹管。市面上大多是不锈钢材质——304、316L，但成型工艺差异巨大。液压成型的环波管，刚度均匀，适合高压、轴向补偿；机械滚压的螺旋波管，弯曲半径能做到极小，但承压性差一截。 我见过有个同事，把螺旋波管用在泵出口，结果脉冲流一冲，波纹很快疲劳断裂。他一脸懵：“样本上写的耐压值够啊！”——其实样本数据都是静压测试，没考虑交变载荷。真正选型，必须看疲劳寿命曲线，尤其是往复运动工况！你得算清楚每分钟伸缩次数、波数、应力幅，少一个环节都悬。 还有个小细节容易被忽略：波纹管的内径。很多设计为了留余量，把内径放大，结果介质流速降低，杂质沉积，反而加速晶间腐蚀。我吃过这亏，后来学乖了，先问清介质含氯量、流速要求，再反推内径。网套那层钢丝，不是越密越好

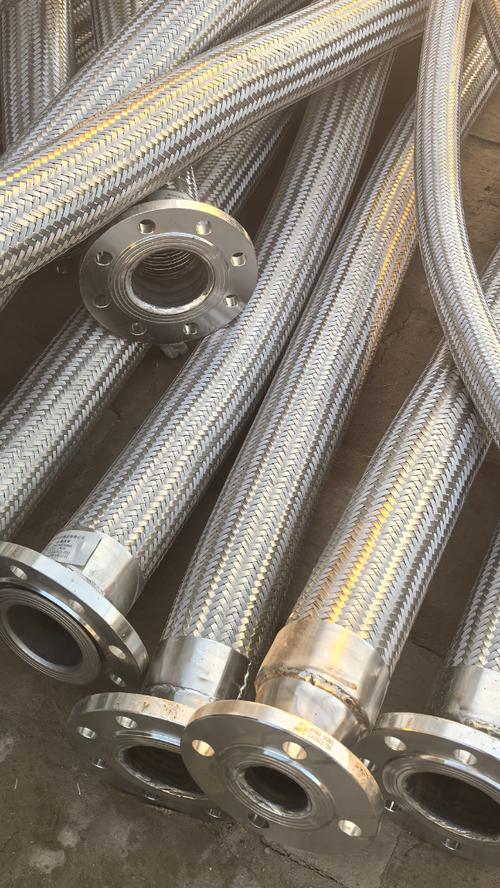

金属软管外头包覆的金属网套，作用跟液压胶管的钢丝层类似——承受内压、限制波纹管过度伸长。可这玩意儿讲究多了。编织角度、股数、单丝直径，三者组合直接决定软管的爆破压力和纵向刚度。 有次去供应商厂里，看见一种高密度网套，看起来特别结实，但实际弯曲时，钢丝互相摩擦“吱嘎”响，这就是编织角度过大，弯曲应力全憋在弯头处。用在挖掘机中央回转接头那类频繁摆动的地方，几个月就断丝。正确做法是：静态安装用大角度编织，承压高；动态弯曲用小角度，让钢丝有滑移空间，寿命能翻几倍。 ❗ 还有个最坑人的地方：网套材质必须与波纹管匹配。碳钢网套配304波纹管？时间一长，电位差腐蚀，网套全锈断，内管却完好——拆开看像剥了层烂麻绳。切记：不锈钢波纹管配不锈钢网套，除非特殊场合用蒙乃尔、哈氏合金，才另当别论。

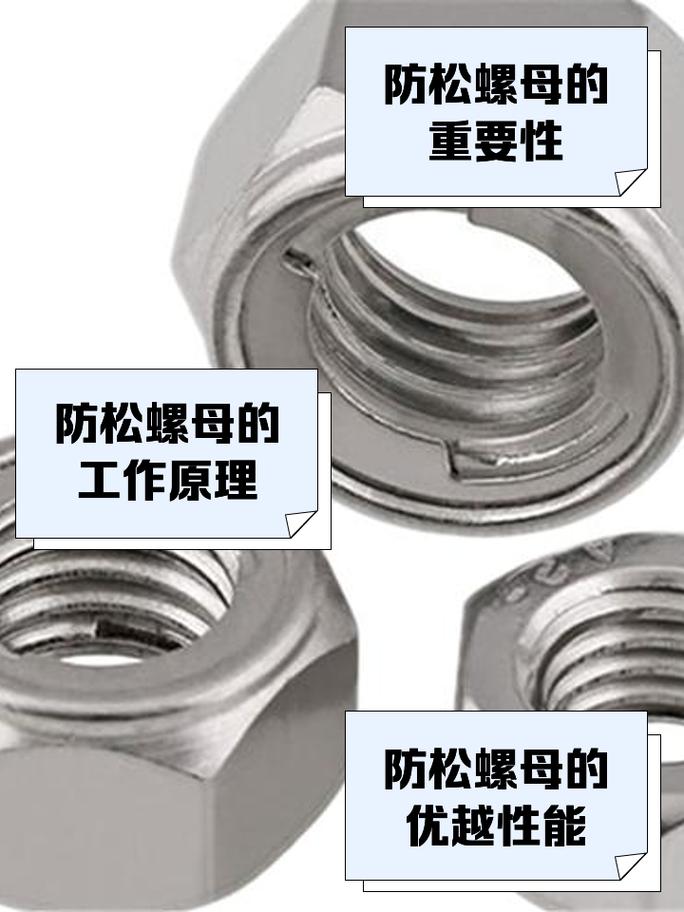

接头密封：说是“防松”，其实全是坑

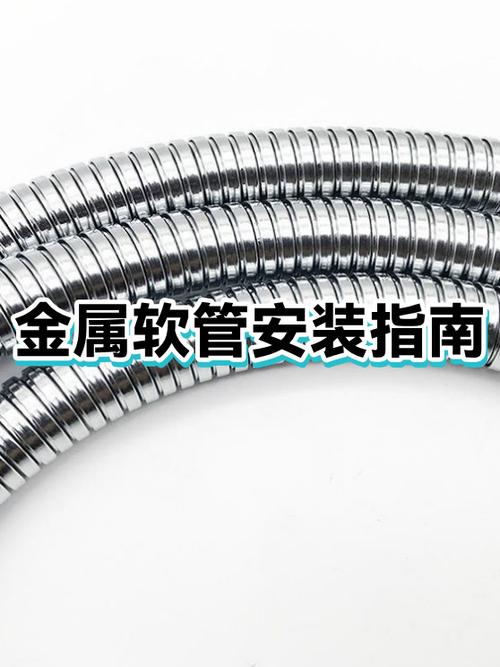

安装禁忌：两端固定？那要软管干嘛
这个错误说起来初级，可现实中多得很。金属软管装上去，两侧法兰死死硬连接，一点位移空间不留，等于把它当刚性管用，波纹管根本起不到补偿作用，寿命打一折。 正确安装，必须让软管处于自然弯曲状态，两端接头轴向偏差小于3度。如果实在避免不了轴向错位，那得用有偏转能力的球形接头过渡，或者用两段软管加中间固定。还有振动设备连接时，软管中间一定要加固定支撑，防止晃动幅度过大——我见过风机出口软管像跳绳一样甩动，半天就裂了。 另外，焊接影响区也是个隐形杀手。现场焊接接头时，焊渣飞溅到波纹管上，点状腐蚀几个月就穿透。所以焊前必须用湿布包裹波纹管体，这步记住了，能省下不少售后电话。
