这就是典型的不看压力等级。工业接头，首要看压力，其次看流量，然后是介质相容性。别觉得参数差不多就行，差之毫厘，漏你一脸。
好了，咱不扯远了，今天就来掰扯掰扯接头的那些门道。
种类那么多，怎么挑才对？

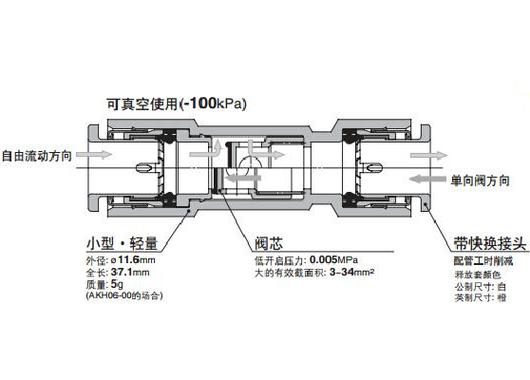

工业接头的家族，比你想的庞大。快换接头、旋转接头、扩口式、卡套式、焊接式……光是快换，还有平面、锥面、球锁各种结构。说实话，我是吃过亏的。有次给一个自动化产线配旋转接头，介质是压缩空气，我想都没想用了液压旋转接头——结果，摩擦副烧了。为啥？液压用油润滑，空气没润滑，干转，过热抱死。这才知道，介质类型直接决定接头内部结构。所以，选型之前，先搞清楚这几个问题：
✅ 介质：是液体还是气体？有没有腐蚀性？粘度多大？
✅ 压力：工作压力、峰值压力、有无水锤现象？
✅ 温度：持续温度、瞬时高温？
✅ 流量：接头通径够不够？压降能不能接受？
其实最容易被忽略的是接合时的残压。快换接头，公头母头对接时，如果管路里还有压力，你根本怼不进去！尤其液压系统，必须泄压。有些接头带残压释放功能，贵是贵点，但省心——特别是那种大通径的，残压能把你手打肿。
材质和密封，决定寿命的命门

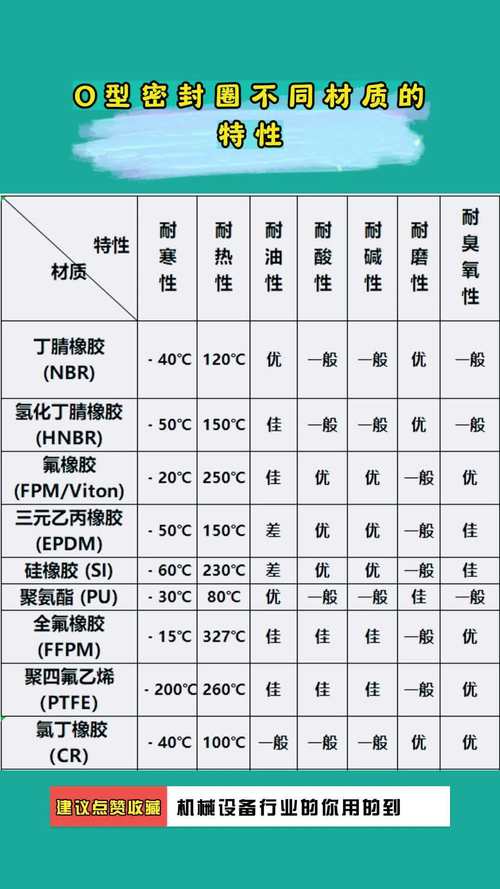

不少搞维护的兄弟都遇过这事：接头用几个月，密封圈肿了、裂了，漏油漏气。拆下来一看，密封件变质。一问，介质里含酯类，用的却是丁腈橡胶（NBR）。NBR耐油，但怕极性油和高温，超过100℃就开始硬化。氟橡胶（FKM）耐温更高、适合合成油，但低温下弹性差。聚四氟乙烯（PTFE）几乎能耐一切化学品，但硬度高、密封性需要金属弹簧补偿。你看，没有完美，只有合适。再一个，本体材质。碳钢镀锌，便宜，但禁不起腐蚀环境。304不锈钢，通用。316L，对付氯离子。黄铜？低压水、气可以，液压你试试？冲蚀得妈都不认识。还有铜合金在氨气环境下的应力腐蚀，那是另一个故事了。
问：高温导热油管路，接头用了NBR密封，老是漏，咋整？
答：兄弟，赶紧换成氟橡胶或聚四氟乙烯的。NBR耐温一般不超过120℃，高温导热油轻松上200℃，密封圈早软了。如果温度再高，考虑金属密封的接头。另外，检查一下接头螺纹，是不是热胀冷缩松了？加个防松垫片。
不止密封，接头本体的毛刺、加工精度也会让你抓狂。买过一批廉价卡套接头，卡环热处理不到位，预装时切不进管子，一上高压，管子直接脱出来——那可是27MPa啊，差点出事故。所以，不要图便宜，在这地方省的钱，后面事故成本十倍都不止。
安装与维护，小事儿？不见得
我以为拧螺纹是个人都会。直到看见一个徒弟把锥管螺纹接头缠了生料带，还拧到底……完了，拧裂了壳体。锥管螺纹靠螺纹变形密封，缠生料带反而不易拧紧，还容易残留碎屑进入系统。锥管螺纹正确做法是涂厌氧胶或密封胶，按要求扭矩拧入。而普通细牙螺纹，大多靠端面密封或O形圈，O形圈上抹点润滑脂，别干拧。再比如，快换接头对接时，必须对准，不能斜着硬怼，否则损坏密封圈或阀芯。车间里见过多少次了，工人图快，一顿猛捅，结果阀芯歪了，接头长漏。这都是小细节，但决定系统可靠性。
问：接头渗油，紧一下就好了？
答：分情况。如果是螺纹连接处渗，可能是螺纹松动或密封件失效，先松开，清理螺纹，重新涂密封剂再拧紧。如果是快速接头结合面漏，多半是密封圈磨损或老化，换！还有种情况，是管接头振动导致松动，要加管夹固定管子。千万别一味加力拧，过载螺纹滑牙更麻烦。
还有一个血泪教训：定期检查接头腐蚀和裂纹。特别是室外或潮湿环境，晶间腐蚀、应力腐蚀裂纹，肉眼看不出来，等发现的时候接头可能直接断了。用着色渗透探伤，定期抽检，别等出事。
写到这儿，我想起一个挺有意思的细节：很多进口接头的样本，会明确标注“对接力”和“脱离力”，以及允许的横向负载。国内样本很少提这个。其实在机器人末端或者移动设备上，接头往往承受弯矩，如果你不管这个，快换接头很容易过早磨损甚至卡死。所以选型时一定要看负载能力曲线，别只盯着压力和流量。
💡最后啰嗦一句：工业接头虽然是个小东西，但它是整个流体系统的关节。关节不好，再贵重的设备也得趴窝。别图便宜，别想当然，仔细看样本，模拟实际工况测试，才是正道。实在拿不准，找厂家要样品，上台架跑个几百次循环，漏不漏，一看便知。
