上周我徒弟差点把一台新炉子烧了——设定950℃，仪表飙到1020了还没停的意思。这小子傻站着看，我冲过去一巴掌拍在急停按钮上，后背全是冷汗。后来查出来，就一个热电偶补偿导线接反了。小疏忽，大事故，工业电炉这玩意儿，脾气大着呢。
选型是门玄学，参数都是坑
很多人拿着工艺温度去对号入座，800℃就买台800℃的炉子。天真。炉膛尺寸、加热元件、控温精度、气氛要求，少算一条，出来的活儿全报废。 去年有个做模具的老板，图便宜买了台普通箱式炉淬Cr12MoV，结果氧化脱碳层超标，一批模具全裂。他跑来问我：“我这温度没错啊？”我说你光看温度有屁用，Cr12MoV加热得防氧化，不用保护气氛，表面碳都烧没了能好？
选型这东西，说实话，三分看样本，七分靠经验。厂家给的技术参数，尤其是升温速度，都是在空炉、理想电压下测的。你实际装满工件，升温能快一半就烧高香了。还有那个炉温均匀性，标个±5℃你也信？拿九点测温法测测，工作区温差能给你干到±15℃去。除非你花大价钱上带导流罩的、多区控温的，那才能好点。
节能？别被忽悠瘸了

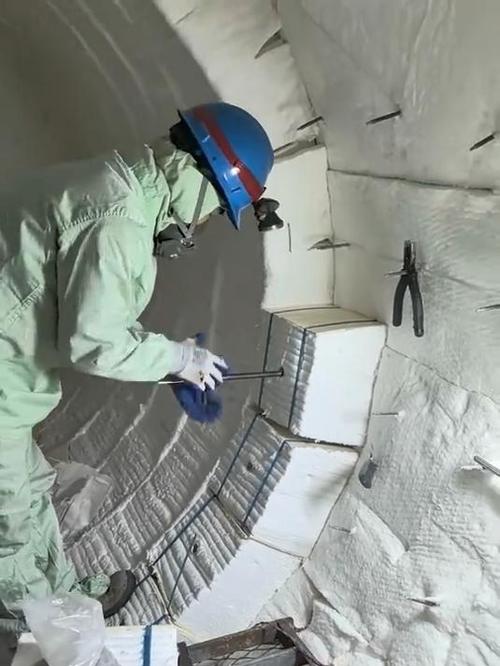

现在卖炉子的张嘴就是“我们家的炉子比别家省电30%”。这种鬼话你听听就得了。工业电炉节能，核心就两条：保温材料别糊弄，工艺编排别傻烧。 先说保温，早年炉衬用粘土砖，又厚又吸热，现在都换成陶瓷纤维模块了，蓄热损失确实小。但纤维时间长了会收缩，缝隙一出来，热短路，电表嗖嗖转。最好的配置是纳米绝热板+纤维毯的复合结构，造价高但真省心。
再说工艺。见过太多厂子，工人上班先把炉子烘到温，然后去喝茶，等活儿来了才装炉。空炉保温一小时几十度电就白扔了。我自己的车间，强制推行分组进炉、高温快速装取，炉门开得跟打仗似的，动作慢一秒就挨骂。效果呢？单件能耗降了将近两成。还有个损招：适当提高装炉量，别总让炉子半肚子跑，利用蓄热。但别超载，否则烧不透。
💡 变频风机也是个好东西，老式炉子风机定速狂转，电机动辄十几千瓦，改成变频的，根据实际需求调速，尤其冷却段，能省不少。但改造要花钱，回本周期得算好。
故障排到我崩溃，但学乖了
玩工业电炉，谁没被故障折腾过？我先说个最恶心的：加热元件断裂。 硅碳棒还好，换单根；要是那种扁带电阻丝，断在炉膛深处，焊都不好焊，得把炉子拆了。预防就五个字——别省钱别省钱！ 买正规厂家的元件，定期检查接线端子有没有氧化松动。氧化了电阻变大，局部过热，早晚断给你看。
再一个常见病：温控仪表发疯。 一会儿显示室温，一会儿飙千度，PID参数自整定后像抽风。先查热电偶，别急着调参数。热电偶分度号S、K、B搞错，补偿导线不匹配，或者干扰信号串进来，仪表不死才怪。实在不行，还是用老式电位差计手动校对，原始但靠谱。
问：工业电炉老是跳闸，可能是什么原因？
答：先查加热元件对地的绝缘电阻，用兆欧表打一下，低于0.5MΩ就容易漏电跳闸。多半是炉膛潮湿或元件老化绝缘层破损。新炉子跳闸考虑变压器容量不够、启动电流冲击，得用软启动或限流措施。还有个隐蔽情况——炉门安全开关偶尔失灵，门一拉开没断电，操作工吓一跳直接拍急停，瞬间电流也跳闸。
问：我想买一台二手工业电炉，怎么验收才能避雷？
答：二手车床看导轨，二手电炉看炉膛。先拿内窥镜看炉衬完好度，尤其是炉顶和炉门周边，有脱落就等着高温穿火吧。然后通电实测升温曲线，重点看保温功率（空炉在设定温度下维持的功率），如果远超厂家原始数据，保温材料肯定烂了。温控系统跑满全程，看超调量、稳定时间，精度差果断换调温表。最后别忘了查安全隐患，接地线、紧急停机、过温保护都得试一遍。签合同写清楚试机后一个月内出问题对方负责，别问我怎么知道的，都是眼泪。
❗ 还有个提醒：有些炉子看着便宜，是因为换了杂牌电气元件，接触器、可控硅三天两头坏，耽误生产不说，电工都骂娘。买的时候要求清单写清品牌，施耐德、西门子跟杂牌差很多钱，但省心。
说实话，工业电炉这行，技术更新没多快，但细节决定生死。同样的炉子，有人用十年光亮如新，有人三年修到破产。区别就在于——你是真懂它，还是只是按按钮。别光听销售吹，多去现场看，多和炉工聊，那些师傅手上的老茧比任何参数都真实。
