摸过车间里那根硬钢条,才懂直线导轨为啥值这个价

上周帮徒弟调一台数控雕铣机,他伸手就去扒滑块,被我一巴掌拍开——手上的汗蹭上去,半小时就会起锈点。他缩着手蹲在机床边,盯着那根磨得发亮的钢条问,这玩意儿看着和工地的钢筋没差多少,凭啥换一根要顶他三个月工资。

滑块里的钢珠,不是随便滚的

很多人以为直线导轨就是一根硬钢条加个滑块,错。滑块两头的塑料回珠器,看着是个不起眼的小零件,实则决定了钢珠循环顺不顺畅。要是回珠器的孔偏了半丝,钢珠滚到这里就卡一下,滑块推起来一顿一顿的,加工出来的工件面,全是规则的条纹。

出厂时钢珠的直径差,通常控制在1微米以内——差不多是头发丝的1/70。预压等级是这东西的命门——过紧,滑块推都推不动,磨得快;过松,装个工件晃三晃,铣出来的铝件边缘全是毛刺。

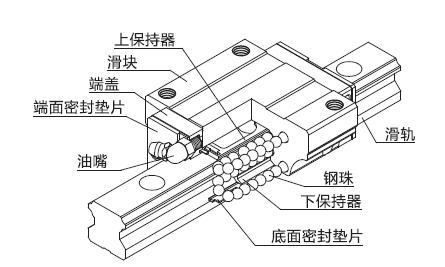

直线导轨滑块内部钢珠循环结构拆解图
直线导轨滑块内部钢珠循环结构拆解图

磨一根导轨,要过七道砂

别以为是钢条铣出来就完事。热轧出来的坯料先刨掉表皮的氧化层,上时效炉烘三天,把内应力放掉——不然装上去半年,导轨自己弯成个弓,你调机调得再准也白搭。粗磨,半精磨,精磨,最后那道超精磨,用的是粒度W5的砂带,磨下来的铁屑细得像面粉,沾在手上都看不见。

我见过小厂偷工,时效炉都省了,粗磨完就直接发货,装在客户的注塑机上,刚过保修期,导轨中间就鼓起来两丝,合模的时候偏斜,打出来的塑料壳全是飞边,返工返到客户要退设备。

车间直线导轨超精磨工序现场实拍
车间直线导轨超精磨工序现场实拍

你天天碰的东西里,就有它

别觉得这东西只有工厂的机床才配用。你家的全自动晾衣架,伸出来收回去顺不顺畅,里面那两根拇指粗的小导轨,结构和车间里三米长的大导轨一模一样。还有现在的智能门锁,锁舌伸出来的力道匀不匀,不卡壳,也靠微型导轨托着。

之前贪便宜买过个阳台晾衣架,用了半年,伸出来晃得像筛糠,拆开看,导轨的钢珠换成了塑料的,不晃才怪。

很多人挑导轨,就用手摸,滑溜溜亮闪闪的就觉得是好货。扯。真正靠谱的导轨,表面是一层大约0.5毫米厚的渗碳硬化层,磨完是哑光的,亮得晃眼的,多半是把表面的硬化层抛没了,用个两三年,接触面就出麻点,滑块推起来哐当响。

刚才徒弟拿了块无尘布,沾着专用的防锈油,顺着导轨的方向擦,擦完又试着推了推滑块,这次没晃。他抬着头说,原来这根钢条看着普通,里面藏的门道比他跟着我学半年的调机经验还多。

我没接话。车间里的切削液味飘过来,远处的磨床嗡嗡响,那根导轨在头顶的灯下泛着冷光,像一根永远不会跑偏的尺子。
