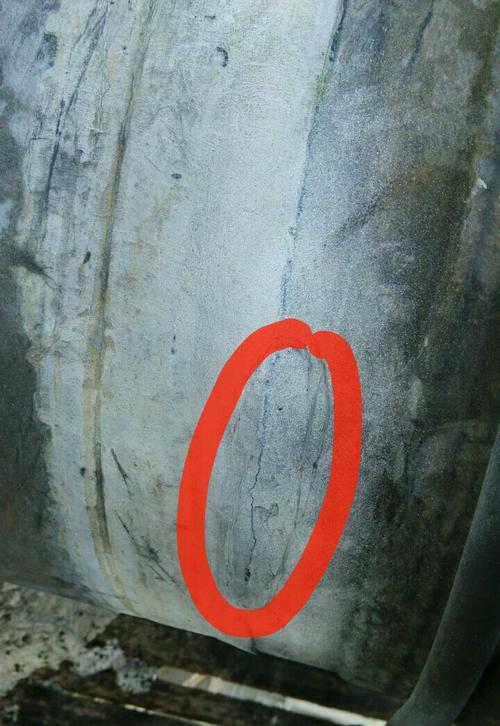

说实话，第一次独立操作磁粉检测机的时候，我手心全是汗。那玩意儿，看着简单——通电、喷磁悬液、观察，一套流程走下来不到两分钟。可真要卡标准，十个新手，九个翻车。不是仪器不行，也不是标准太严，是太多人太相信自己的眼睛，把磁粉检测当成了视力测验。我见过最离谱的——老师傅眯着眼瞅了两秒，直接放行，结果那批轴装机三天就断。断口上，磁痕清清楚楚。后来复盘，他说：“我以为那是刷子印。” 唉……❗
磁悬液，真不是越稠越好
有人总觉得磁悬液浓一点，缺陷显现更明显。荧光磁粉多加两勺，紫外灯下亮得刺眼，不就更容易看见裂纹？大错特错。浓度一高，背景荧光糊成一片，真正细微的线性缺陷反而被掩盖。我干过傻事——自己配液，觉得瓶子里黑乎乎的看着踏实，结果试片上的刻度槽愣是全“消失”了。后来拿梨形沉淀管一测，浓度超标三倍多！✅ 正确的逻辑是：保证磁粉能自由移动、能迅速被漏磁场吸引。浓度高了，磁粉抱团，移动性变差，伪显示倒是一大堆。你用灵敏度试片一划，本该直角处堆积的磁痕，变得断断续续，这种检测结果你敢信？
问：磁悬液浓度多久测一次才靠谱？
答：如果是连续生产线，每班次至少测一次；单件检测，每四小时必须复核。别信那种“看着差不多就行”的鬼话——我吃过亏，沉降过快，缺陷全漏了。一旦温湿度变化大，磁悬液里的载体挥发加快，浓度变化曲线陡得很，不是线性的！💡 尤其用油基载液的，夏天和冬天黏度差一截，磁粉悬浮状态完全不同。建议你每次开罐都用浓度测定管快检，别等体检不合格再处理。
退磁这道坎儿，翻过车才懂
退磁，说多了都是泪。有次一批齿轮检测完没退磁，直接送去线切割。割到一半，钼丝断了三回。操作工骂骂咧咧找过来，一测剩磁——120高斯。我当时后背发凉。齿轮孔径处的切屑被吸成一团，差点儿废了整个零件。从那以后，我变成强迫症：不管图纸上写没写要求，只要我碰过的磁粉检测件，一律退磁到5高斯以下才撒手。很多人不理解，觉得退磁占用节拍。想过没有？残留磁场不光引来铁屑，还会干扰后续电焊的电弧稳定性，更阴险的是——它会缓慢磁化你精密量具！一个千分表被悄悄上磁，读数跳来跳去，你找谁说理去？
问：是不是所有零件检测完都得退磁？
答：不一定！如果后续工序是热处理或焊接，高剩磁可能导致电弧偏吹，必须退；但有些零件马上进行下一道磁粉检测，可以不退，前提是你能保证不影响下次磁化方向。但说实话，为省事冒风险不值当，我宁愿每件都过一遍退磁机。退磁也不费多少电，真出了批量质量事故，赔的钱够买十台退磁机。
荧光法：别让紫外灯骗了你
用荧光磁粉检测，最大的坑不是磁粉，是灯。新买的紫外灯，标称365纳米，照度能达到1000微瓦每平方厘米以上，用着爽。可灯管会老化！你肉眼看着紫光挺亮，但有效紫外辐照度早跌到姥姥家了。我们有个暗室，灯管用了两年没换，检测员天天抱怨眼神不好——把标准试片放过去，本该连续发光的刻槽暗影重重。一测照度，只剩不到300微瓦。这种状态检出来的“无缺陷”，你敢发报告？
问：荧光磁粉检测时，周围环境需要多暗？
答：标准要求白光强度不超过20勒克斯，相当于几乎全黑。那些开着手机闪光灯对照的，赶紧住手吧！我在现场用照度计测过，稍微漏点光，细小裂纹的荧光显示就看不到了。人的眼睛暗适应要起码三分钟，很多人一进暗室就急着观察，视觉灵敏度根本不够。更别提有些厂子，暗室门帘破个洞都不补，阳光射进来一条线，正好照在检测台面上……这种条件下干活，神仙也难保不漏检。
写了这么多，手都酸了。磁粉检测这活儿，细节抠得越细，漏掉缺陷的概率才越低。可惜，愿意这么抠的人不多了。你问我现在带徒弟怎么教？第一条规矩：别急着看缺陷，先把磁悬液配好、把灵敏度试片贴对、把紫外灯预热足。基础打不牢，后面全是废功。❗
