那天站在车间里，一个老师傅拿着探头在焊缝上来回扫，显示屏上波形跳动。他忽然皱眉：“啧，这个回波不对劲。”——就这一句话，让我对超声波检测（UT）有了彻底的敬畏。它绝不是那种拿起就用的傻瓜工具。

探头底下见真章：耦合那点事儿

说实话，新手最容易栽在耦合剂上。不是涂太厚就是太薄，或者根本选错型号。有次我用高粘度耦合剂扫粗糙铸件，信号衰减得一塌糊涂，还以为是仪器坏了。后来才明白：耦合剂是超声的“话筒”，阻抗不匹配，十成信号能丢七成。粗晶粒材料？老老实实换专用低衰减耦合剂。高温表面？别犹豫，硅脂类顶上去。

但就算耦合完美，波形解读才是真正的修罗场。有一次，一个看起来规整的缺陷回波，深度定位在壁厚中间，我差点报成夹层。幸好多切了个角度——原来是焊缝坡口未熔合，反射面倾斜。这种虚惊提醒我：别只盯着波幅高度，声程、波形动态、甚至手指轻敲工件看振动响应，全是线索。

脉冲在金属中的秘密路径

超声波在钢里的速度大约是5900m/s，但这是理想值。实际工件有应力、织构、甚至微观各向异性，声速会飘。我曾经在测一块轧制铝合金厚板时，发现底波滞后了几微秒，以为是仪器漂移，结果竟是板材轧制方向导致的声速差异。后来就养成习惯——每次检测前必须用同材质试块校准声速和零点，差0.5%都可能导致缺陷定位误差几毫米。这里有个经常被忽略的陷阱：声束扩散角。很多人都以为声束是笔直一根线，其实它在远场区会扩散。我用直径20mm、频率2.5MHz的直探头时，近场长度就有30多毫米。近场区内声压起伏剧烈，同一个缺陷在不同距离可能显示不同波高。这也是为什么定量要求严格时，必须采用DAC或DGS曲线补偿。 ## QA环节：实际痛点问答 问：为什么有时候探头移动中波形突然消失，换个角度又出现？ 答：大概率是缺陷取向问题。超声波反射最强的时候，是声束垂直入射到反射面时。如果缺陷是倾斜的，比如焊缝中的裂纹与声束轴线夹角不是90°，反射能量就会偏离探头，显示屏上太平一片。这时候需要斜探头栅格扫查，或者手动旋转探头找最大回波。还有种情况是缺陷表面过于粗糙，导致漫反射。别死磕一个角度，多切几刀。 问：我们厂锻件粗晶厉害，杂波高得像草状，怎么区分真实缺陷？ 答：粗晶材料的草状回波确实让人头大。我一般先降低频率试试，比如从5MHz切到2.5MHz甚至1MHz，波长长了，“绕过”小晶粒的能力强些。如果还不行，就用聚焦探头或双晶探头，缩小声场区域，减少晶粒散射体积。再不行，只能换方法——比如结合低倍金相或者改用相控阵。记得有一次，一个轴类锻件用常规UT怎么看都像有中心疏松，后来上相控阵扇形扫查，才确认只是晶粒反射。那时真有种想摔探头的冲动。❗

从模拟到数字：仪器的玄学与科学

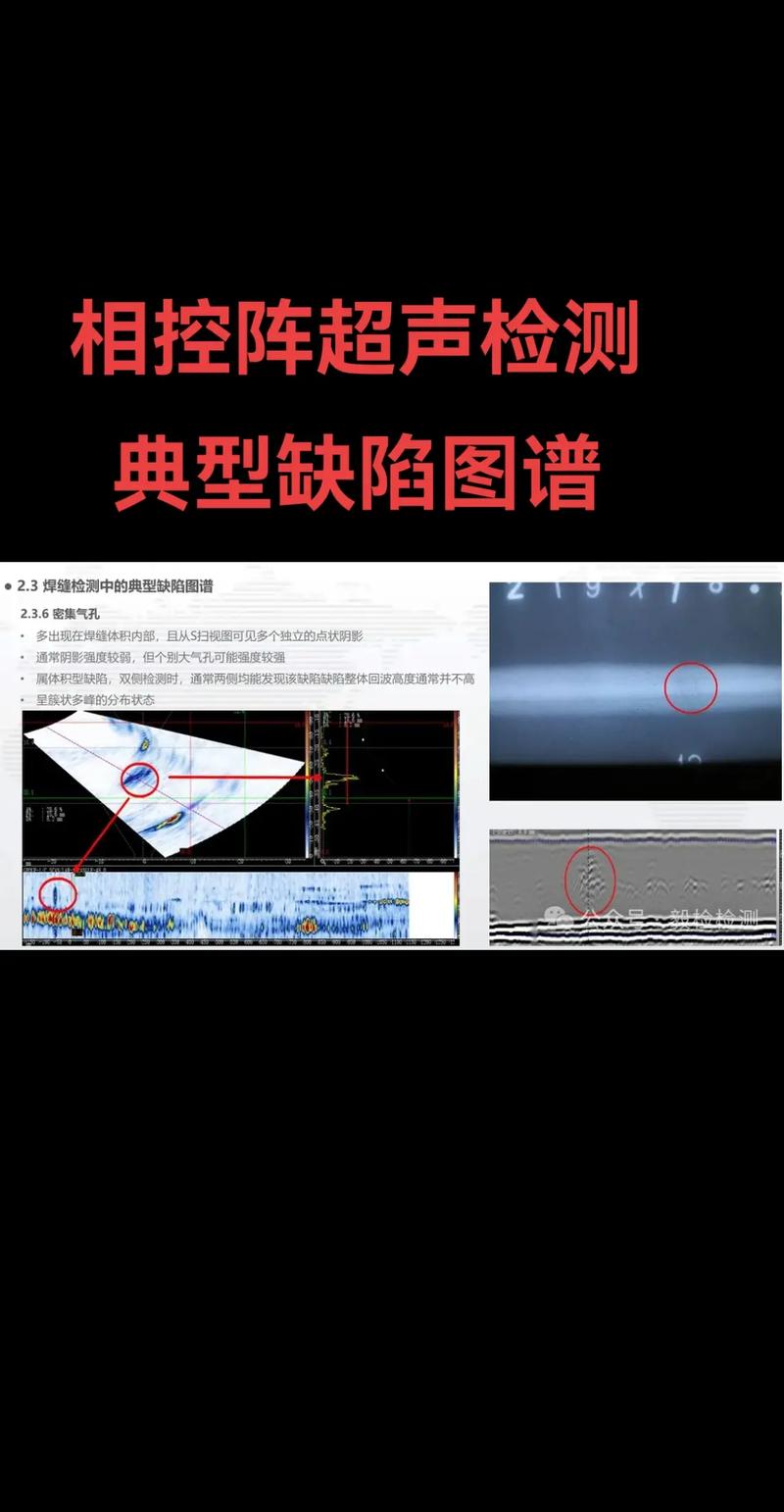

现在的数字超声波探伤仪功能堆得眼花缭乱，但有些老师傅还是怀念模拟机——那种阴极射线管的余光。数字机滤波一开，信号是干净了，但可能把有用的微小缺陷当噪声滤掉。我以前碰见过一次：用低通滤波检查铸件，一个细小热裂纹的尖端衍射信号直接被抹平。后来养成习惯——先用宽频带观察原始波形，再酌情调节滤波器。还有个坑：采样率。标准要求至少是探头频率的5倍以上，可有些老旧数字机在用高频率探头时采样率不足，导致波形失真。别轻信预设参数，自己核算一下。有一次我发现一个8MHz探头在200MHz采样率下显示的波形异常陡峭，结果发现是软件插值在作怪——关了插值，波形才现原形。相控阵技术现在普及了，但千万别把它当万能。扇形扫查的角分辨率受阵元间距限制，远场还会出现栅瓣伪像。我曾被一个栅瓣信号误导，差点判了废品。那时才明白，操作者必须看懂S扫的声场模拟，知道每个角度对应哪个区域。💡

标准与现实的拉锯战

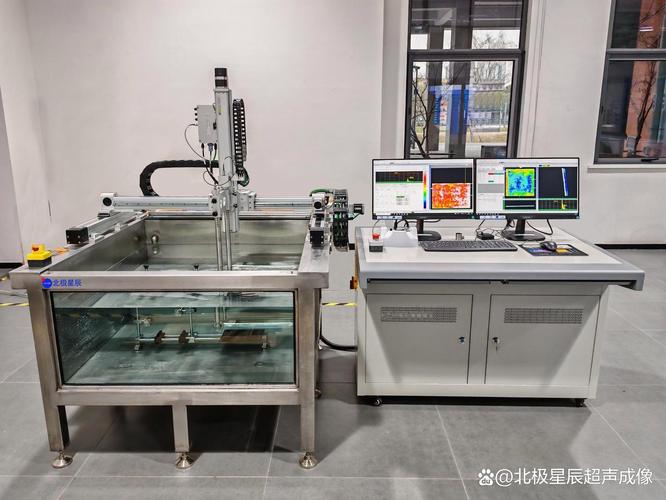

ISO、ASTM、GB/T，标准一堆，但现实工件千奇百怪。比如标准要求对比试块的表面光洁度达到Ra 3.2μm，可现场工件表面锈蚀坑坑洼洼，耦合效果天差地别。怎么办？只能做表面补偿。用对比试块测出分贝差，加到检测灵敏度里。但补偿太多，信噪比下降，小缺陷可能淹没。我一般补偿超过12dB就心里打鼓了，必须处理表面状态或者换低频探头。验收标准里的“指示长度”测量更是考验手感。6dB降落法测长度时，探头移动速度、耦合稳定性、甚至手腕的转动都会影响结果。有一次我和同事测同一条裂纹，他报15mm我报22mm，争辩半天发现是他每次停顿点没找准波形衰减到一半的基准。后来我们约定，测量时必须用脚尖轻踩扫查轨迹，保证匀速，且重复三次。 问：薄壁管材UT检测，内壁缺陷总是被界面波淹没，怎么解决？ 答：薄壁确实棘手。可以试试水浸法或喷水耦合，使用聚焦探头将焦点调到内表面附近，提高局部灵敏度。或者采用电磁超声（EMAT）？不需要耦合剂，但灵敏度低些。还有个邪招——用双晶直探头，一发一收，交错声场能抑制界面波。不过前提是管材壁厚大于2mm，再薄就得考虑射线了。

耳朵比眼睛更诚实

写到最后，想起一位退休老师傅的话：“超声波检测不是看图说话，是听回声的侦探。” 确实，真正的高手甚至会把音频监听打开，通过声音的尖锐、沉闷辅助判断缺陷类型。裂纹的回波“脆”，夹杂物的回波“钝”。这种经验无法量化，却是人与机器的默契。超声波检测这条路，永远在已知与未知之间游走。下次当你拿起探头时，不妨多感受一下掌心传来的微弱振动——那是金属在讲述它的故事。
