那个让人又爱又恨的草图约束
说实话，SolidWorks 的草图功能简直是个反人类的设计——但用熟了又离不开。我刚学的时候，经常因为一个欠定义的草图把整个模型树搞成黄色感叹号，心里那个窝火… 后来发现，其实很多人栽在这上面，根本原因是没搞懂“完全定义”和“过定义”之间的微妙平衡。
问：草图总是显示过定义，删掉一个约束又变成欠定义，怎么快速排查？
答：很多人急着删约束，越删越乱。我的方法是：先别动鼠标，看看状态栏提示，它告诉你哪些约束冲突。然后点“显示/删除几何关系”，它会列出所有约束，先删掉最后添加的那个，或者系统自动产生的那些（比如水平、垂直）。还有一个隐藏技巧：按住 Ctrl 选两个点，然后看弹出的约束菜单，直接选重合或合并，有时比拖动快。如果还不行，干脆新建一个草图，把原来的轮廓复制过去，重新约束，有时候比排查省时间。
大型装配体的性能地狱
有个项目，加载一个装配体要五分钟，转个视角都卡成 PPT。我差点砸电脑——客户催命似的。后来学乖了，现在我的装配体哪怕几百个零件，也照样流畅。核心就几点：
- 轻化模式一定要开：默认有时候关闭，去系统选项里设置，打开装配体时自动轻化。记住，轻化下不能编辑特征。

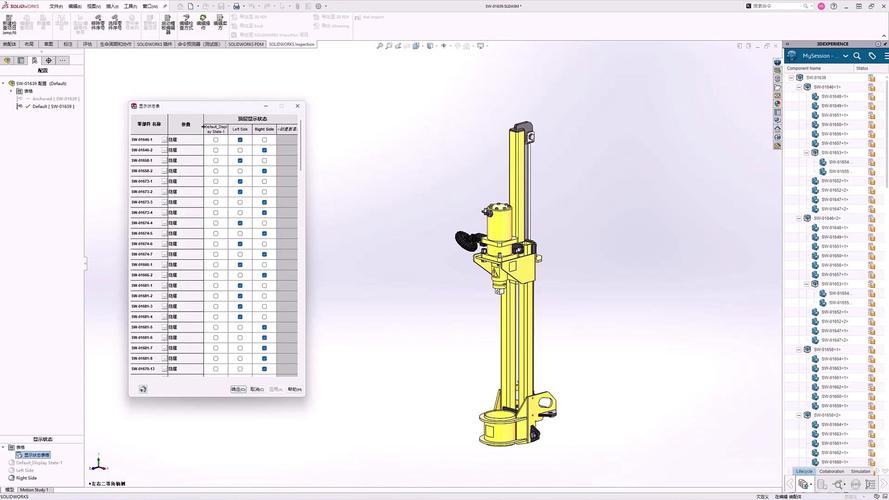

- 使用 SpeedPak：把子装配体创建 SpeedPak 配置，只加载需要的面或实体，这招对标准件库特别有用。
- 抑制不用的零件：比如内部结构在做外部渲染时，直接抑制掉。别舍不得，反正能恢复。
问：SpeedPak 建立后，做运动仿真会不会丢失配合？
答：这是个常见顾虑。SpeedPak 会保留配合参照的面或边，只要你在创建时选择了那些要素。但有些复杂配合会失效，建议仿真时还是用完全还原的配置，只是临时解除抑制。平时设计评审用 SpeedPak，真正计算时再全开，两不误。
顺便说一句，很多人不知道“性能评估”这个工具，就在评估选项卡里。它能帮你找出拖慢速度的零件，有时候一个螺丝的螺纹线会吃掉大量资源，把它压缩掉就行。
曲面之痛与自由形

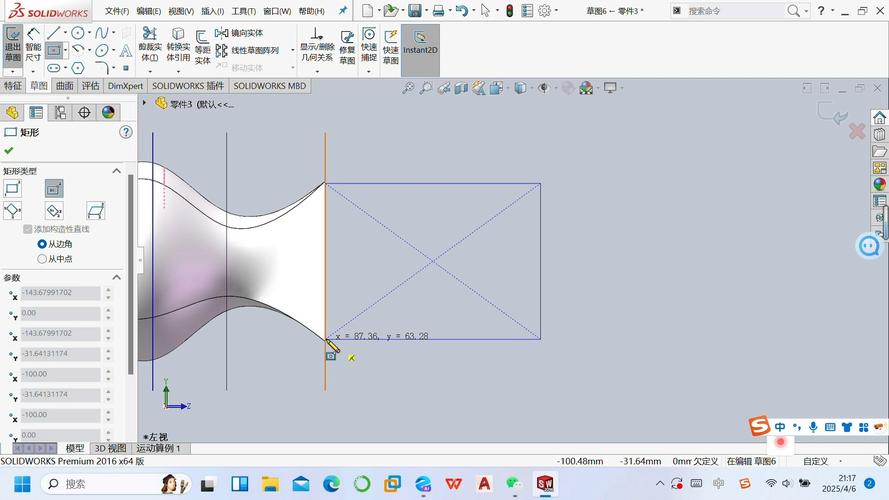

SolidWorks 的曲面功能吧，说不上顶尖，但应付一般产品还行。有次做个家电外壳，用实体建模死活抽不出壳，壁厚不均。后来硬着头皮钻研曲面，现在感觉也没那么可怕。关键是搞懂那几条曲线的连续关系：G0、G1、G2。很多人一味追求 G2，结果模型复杂到崩溃，其实 G1 就够用了，除非是汽车 A 级曲面。唉，说起来容易，当初我为了一个三通管曲面，熬了两个通宵，最后发现是放样引导线选错了方向…
还有，自由形功能其实是个隐藏宝藏。很多工程师不敢用，怕破坏参数化。但你只要在复制出来的面体上玩，不影响原始特征。做个有机造型，比如人体工学鼠标，自由形比传统曲面快得多。前提是你得接受它的随机性，有时候拉出来的形状挺惊喜的。
工程图那些让人崩溃的细节
我敢说，没有哪个 SolidWorks 用户没在工程图上摔过跟头。尺寸线乱飞、剖面线不显示、显示样式突然变透明… 最经典的：你好不容易调好的图纸，一更新模型，尺寸全黄了，链接丢失。我的应对策略：别用自动标注！手动标注虽然慢，但可控。还有一个，使用替代位置视图来做零件多配置的对比，比复制张图好得多。
问：为什么我的剖面视图总是剖不到内部结构？
答：检查你的剖面线草图，是不是画在了视图边界的外面？很多人画剖面线时，不自觉超出视图范围，导致失败。另外，看看模型是不是用了装配体级别的断面显示，有时候单个零件的显示会覆盖装配体设定。最后，重启大法偶尔有效——别笑，SW 的某些 bug 就是这么玄学。
定制界面与快捷键，效率翻倍
很多同事看我操作 SolidWorks，会惊讶我手指翻飞的速度。其实没啥秘诀，就是花了半天时间把常用命令绑到键盘上。S 键的快捷栏一定要自定义，把标准件库、测量、配合参考等放进去。鼠标笔势也是利器，最多可以设 8 个方向，我设了 8 个高频命令，画草图基本不用点菜单。另外，关闭不用的插件，比如 Simulation、PDM，除非用得着，否则白白占内存。说到 PDM，它的检入检出简直就是团队协作的噩梦，但那是另一个话题了。
还有，孔表这个东西，用好了能省大量标注时间，但前提是你的孔必须是用“异型孔向导”打的，手动切除的孔它不认。这设计逻辑也是绝了。
总之，SolidWorks 这东西，就像个脾气古怪但手艺精湛的老师傅，你得顺着它的毛捋。慢慢积累这些琐碎技巧，设计效率能翻倍。不过话说回来，每个版本更新后，老技巧可能失效，新坑又等着你，这大概就是工程师的宿命吧。
