说实话，用ProE（现在都叫Creo Parametric了，但老伙计们还是习惯喊ProE）这十来年，我最大的感受就是——这货虐我千百遍，我待它如初恋。特别是早些年用野火版3.0的时候，画着画着突然来个致命错误退出，留下你在原地对着未保存的文件欲哭无泪。那种感觉，啧，没经历过的人不懂。
但你说弃用吧，还真不行。ProE的参数化内核，尤其适合做结构严谨的机械设计，逻辑一旦建立，改图爽得飞起。💡 可前提是——你得懂它的暴脾气。
参数化建模的暗坑：关系式与参照丢失
很多人以为参数化就是画几条线、标几个尺寸，然后改数字就完事。天真！ProE的参数化背后是一套严格的有向依赖图。我见过太多新手（甚至老手）在一个拉伸特征里引用了草绘平面上的某条边，又在后面特征里引用了这个拉伸的边，结果某天手贱删除那个看似无用的基准——哗啦啦，满屏红线。
更隐蔽的是关系式。比如你写了个if hausdorff_distance > tol之类的逻辑，想用参数控制阵列数量，可一旦驱动尺寸被直接修改，关系式里涉及的变量就可能失效。这时候ProE不报错，只是默默把值改成 *，让你一头雾水。

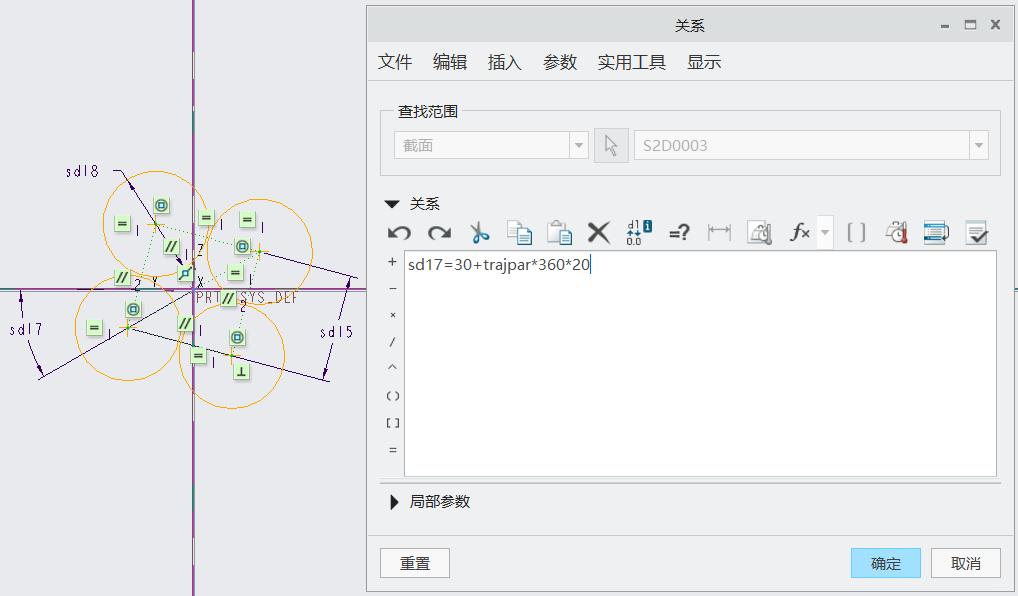

ProE参数化建模关系式错误示意图
问：“为什么我在ProE里只是改了一个倒角尺寸，整个模型突然显示‘重生失败’，而且恢复不了？”
答：这就是典型的参照链断裂。你修改的尺寸很可能影响了前面某个特征的几何拓扑，比如导致边编号改变。而后续特征引用的是边ID，不是边的几何位置。解决思路：尽量不要直接引用实体边，改用基准面、基准轴；设计前期就规划好主控参数，所有特征围绕主控参数构建，减少随意引用。实在遇到红线，可以去模型意图里查看父子关系，手动替换失效参照。🙄
大型装配体的生存法则：简化表示与柔性建模
你接过那种“一个缸体加几百个螺栓垫片”的单子吗？打开装配体，十分钟动弹不得，鼠标指针转成彩虹圈——简直比渲染还慢！其实ProE早就给了解决方案，只是很多人没用对。
简化表示
是利器，但别只勾选“排除”，要学会用包络和几何表示。比如螺栓螺母，你根本不需要它的螺旋扫描细节，一个六边形拉伸加象征性孔就够了。设置好主表示和轻化表示，通过配置规则自动切换——这才是大装配的正确打开方式。

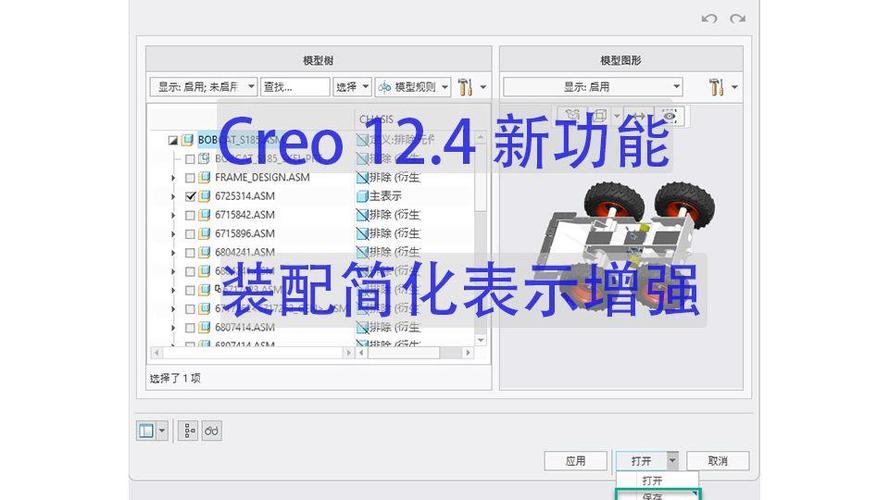

Creo大型装配体简化表示设置界面
问：“装配体有上千个零件，电脑卡成PPT，能用ProE的什么功能有效提速？”
答：第一，检查你的graphics驱动和配置选项 graphics win32_gdi 还是 opengl，旧显卡用win32_gdi反而流畅。第二，活用 def_simplified_rep 配置，设置默认打开轻化表示。第三，把不变形零件设为固定索引，减少ProE重算质量属性的压力。第四！！！务必在 config.pro 里设 mass_property_calculate automatic，免得每次再生都重算质量，能快不少。💨
从ProE野火版到Creo，那些年被PTC改掉的习惯
从ProE野火版到Creo，那些年被PTC改掉的习惯
当年从野火4.0转到Creo 2.0，我差点把鼠标摔了——草绘界面变了，自定义映射没了，连图标都扁平了。但用久了不得不承认，有些改进确实香。比如柔性建模模块，可以直接对导入的STP模型进行移动曲面、偏移、修改解析，不再是非得重建特征树不可。这在面对客户丢来的乱七八糟格式时，简直是救命稻草。
还有智能紧固件、AFX（高级框架扩展）、人机工学分析这些进阶模块，ProE的传统基因并未消失，只是包装得更现代了。不过话说回来，PTC你能不能别乱改配置选项的默认值？每次升级我都要重新调整 pro_unit_length 和 tol_mode，烦。
这几年我甚至发现，很多年轻工程师根本没碰过参数化的核心——骨架模型（Skeleton Model）和布局（Layout）自顶向下设计。这可是ProE与SolidWorks拉开差距的地方。用骨架控制运动机构、传递几何信息，配合发布几何和复制几何，大型协同设计才不会乱。✅
最后提醒一句，永远、永远关闭 allow_anatomic_features，除非你真的需要扭曲特征——别问为什么，问就是血泪教训。
就这样吧，该去改图了。
