干了十五年液压，最烦那些照本宣科的“设计”。泵排量一算，电机一选，阀一叠——就完了？真要这么简单，车间里就不会三天两头冒油、尖叫、换密封件。说实话，液压系统的灵魂在细节里，那些教科书不忍心告诉你、厂家样本上刻意模糊的细节。今天趁着刚调好一个同步回路，心情不错，倒倒苦水。
1. 流体速度的“甜蜜点”陷阱
所有入门教材都会给你一张表：吸油管0.5-1.5 m/s，压力管3-6 m/s，回油管1.5-3 m/s。拿这张表去配管径，不炸是你运气好。现实是——这些数值只适用于连续工作、油温50℃左右的理想工况。我见过一个冶金液压站，按3 m/s选的压油管，结果每次铁水倾翻时油缸一动作，管路哐哐响，振动大到把管夹都崩飞了。为什么？瞬时流量是平均流量的三倍！脉冲峰值速度冲到了9 m/s。这还不算，高温下油液粘度下降，雷诺数直接飙到层流边界外，压降曲线根本就不是按泊肃叶公式走的。
所以我的习惯：算完管径，必须校验峰值流速，特别是那些带蓄能器、或者负载敏感的回路。再乘一个“后悔系数”——1.3到1.5。对，就是故意放大。有人问：你不怕浪费吗？💡 比起半夜被电话叫去现场，我宁可浪费几米钢管。
问：吸油管流速到底该取多少？我看样本上写1.5 m/s，可也有人说不能超过1 m/s。
答：样本给的1.5是极限值，而且是针对短吸油管、油箱紧挨油泵、油温稳定的时候。如果你的吸油管超过两米，或者有弯头、过滤器，老老实实按1.0以下设计。尤其开式油箱，吸油口负压不能太大，不然溶解空气析出，产生气穴，泵不出三个月就啃成麻子脸——我见过一台力士乐的A4VSO泵，就因为吸油不畅，配流盘两个月磨出深沟，维修费够买两米管子的几百倍。
2. 阀块设计：那些看不见的“暗角”

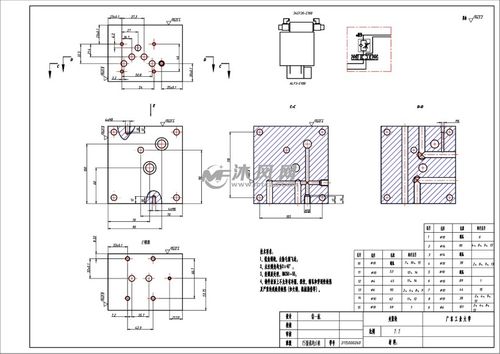

集成块设计，又是另一个重灾区。年轻的工程师通常只关心功能，孔道连通了就行。然后车间加工出来，相贯孔毛刺去不掉，死角里积存铁屑，运行起来这些铁屑就像血管里的血栓，不定时栓塞某个伺服阀的先导级。❗ 我拆过一块阀块，从里面倒出小半杯加工碎屑，客户还跟我说“系统总莫名其妙卡阀”。
油液清洁度，是液压系统的免疫系统。可设计阶段不提前规划，后面靠过滤器续命，效果打折。我强制要求：所有阀块在设计时就要考虑加工可行性，相交孔必须避免锐角相贯，尽量让两孔垂直相贯且有一定偏心，这样交叉处残留的毛刺少。还有，高压油道与低压油道的壁厚——别只看强度，还要看振动疲劳。紧凑化设计挺好的，但若壁厚太薄，油液脉冲激发金属共振，时间一长就裂了。这现象最早我发现是在一个伺服液压站的P口和T口之间，压力波动导致间隔壁高频微振，最后裂纹渗油，怎么补焊都止不住。
问：设计阀块时，斜孔真的不行吗？很多复杂逻辑不得不用斜孔。
答：不是不行，是代价高。斜孔加工需要五轴设备，精度控制难，而且交叉口毛刺更难去除。必须用的时候，我一般建议采用阶梯孔结构，让交叉处有更大的空间让铁屑排出，再配上超声清洗。但如果流量大、压力高，我还是尽量用直角相贯，哪怕块体更大一点。毕竟，可靠性比美观重要得多。
3. 密封件的“时间魔咒”
密封件选型，谁没被坑过？给一个注塑机设计油缸，按样本选了聚氨酯U型圈，耐压、耐磨参数漂亮。结果用了半年，全部涨大，动作卡滞。一查，是液压油里的添加剂——某种极压剂——跟聚氨酯不兼容，泡发了。样本上可不会写“在含硫-磷系添加剂的HF-0油液中体积溶胀率约8%”。
所以我现在有个怪癖：对每一种新选型的密封材料，必须做浸泡测试。拿个玻璃瓶，装点客户现场提供的液压油，把密封圈扔进去，70℃烘箱放一周，测量硬度变化和体积变化。不超标才敢用。✅ 有时候想想，这本身就说明我们行业的数据不够透明。
设计，真的不只是画图。是对材料、工艺、使用工况的综合预判。液压这行，越老越胆小，因为见过太多不起眼的小东西毁掉大系统。但这就是经验的重量。
4. 热平衡计算：别再只算功的转化了
说到油箱散热，很多设计手册就是给你个公式：液压系统总效率损失都变热。但实际情况呢？一台折弯机的液压系统，实际测量发现，热量最大的来源不是溢流损失（因为用了比例伺服），而是阀口的节流压降和管道沿程损失。尤其节流控制，哪怕只是1MPa的压差，流过300L/min，就产生5kW热量，想想看？等于一个取暖器在油液里加热。所以冷却器选型不能只看电机功率的20%-30%——我见过一个压机系统，电机45kW，按30%选13.5kW的冷却器，结果夏天油温报警，后来实测热负荷23kW。原因？高压大流量下的管道摩擦和阀口紊流发热，远超出经验值。
我现在的习惯：除了计算溢流、减压等显著损失，还要用CFD算关键流道的压降，换算成热功率。虽然麻烦，但总比现场加装冷却器省心。
这些经验，好多是从一堆故障报告里挖出来的。希望它们能让你少走几个夜路。搞液压设计，谨慎就是最大的天赋。
