动笔前先说个真事。前些年我帮一家小厂做设备改造，原设备动作慢得像老牛拉车，老板拍桌子说气路有问题。我一查，好家伙——电磁阀全挤在布满油污的角落，气管绕了三个弯才接到气缸，中间还挂着个消声器堵了一半。就这，他们用了三年没出事，也算奇迹。
这就是气动设计的现实。你按教科书算出来的流量、压力，到了现场可能全变味。今天聊的，全是我和同行们真金白银砸出来的经验，不保证让你成为大师，但绝对能让你少走几条弯路。
气动回路设计？先搞清你的“气”够不够干净
很多人一上来就画原理图，说实话，这不是好习惯。❗
气源质量对气动系统的影响，怎么说呢，比你想象的要命。我见过最离谱的案例：一家电子厂的新设备，用了不到半年，阀芯卡死率高达30%。拆开一看，压缩空气里全是水，还混着管道铁锈——原来他们心疼钱，没配后冷却器和干燥机，储气罐排水？操作工嫌麻烦，直接把排水阀常闭了。
气源处理三大件（过滤器、减压阀、油雾器）是底线。但这里有个坑：油雾器不是必需品。很多精密气动元件，比如高频阀、比例阀，标书里明确写着“无给油”。你硬给它喂油，反而会让密封圈膨胀。记住，元件选型要和气源方案咬合，别等调试时才发现冲突。
说到这，想起一个常被问的问题。
问：气源处理组合里，过滤精度选多少合适？5μm还是40μm？
答：看你下游元件。一般气缸类40μm足够，但如果是阀岛或带精密先导级的气控阀，建议5μm甚至1μm。有个省钱技巧：在车间总气路上用粗过滤，到设备入口再加一级精过滤。这样滤芯寿命长，维护成本也低。但千万别在精过滤器后使用镀锌管——锌层脱落会瞬间堵死滤芯。我吃过这个亏，换全套不锈钢管花了两天时间。

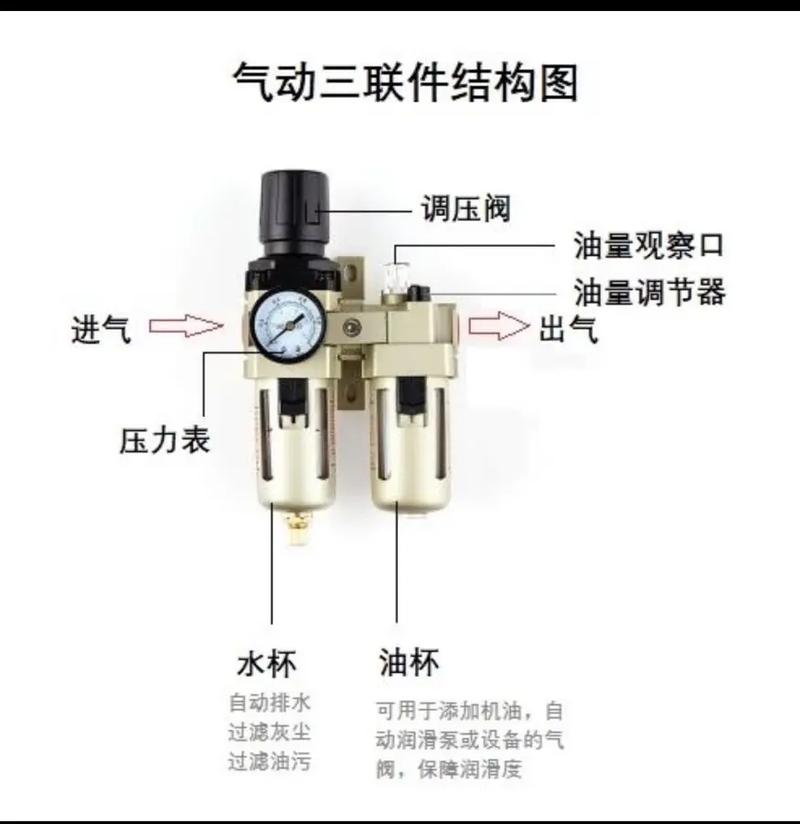

气动三联件正确安装顺序示意图
选型与布局：藏在角落里的致命细节
气动元件的布置，真不是“空间够就塞得下”的事。
先说说电磁阀。很多设计者喜欢把阀集成在控制柜里，看着整齐。但你知道吗？长距离气管会带来压降和响应滞后。对于行程超过300mm的气缸，如果阀离得太远，活塞速度可能掉一半。我的原则是：高速或长行程气缸，阀最好直接装在缸体附近，用快插接头配合短气管。非要集中安置？那就放大一档气管径，但成本会增加。
还有消声器和排气节流。🛑 注意：消声器不只是降噪。它的流阻如果太大，会造成气缸背压，结果就是动作慢、能耗高。特别是快排回路，消声器通径必须大于排气口直径。我一般会选比计算值大一倍的流通能力。另一个容易被忽略的是排气节流阀。调节螺钉不能拧太紧——我曾为了降速把螺钉几乎锁死，结果第二天气缸爬行，因为背压过高破坏了密封润滑。现在我都告诉新人：排气节流调到所需速度后再回松四分之一圈，这是血的教训。
问：气缸低速爬行，除了背压问题，还可能是什么原因？
答：好几个可能性。缸筒内壁锈蚀或有胶质沉积（气源不洁），密封圈硬化（温度或润滑不当），或者负载的导向机构别劲。第二点尤其坑人：有些厂为了省事，给无油缸硬加润滑油，短时间内很顺，但时间一长，油会把原本的润滑脂洗掉，反而造成干磨。我的判断流程：先拔气管，手动推拉活塞杆，如果阻力均匀，就是气路问题；如果手感涩滞，拆缸检修。对了，还有个冷知识：气缸长时间低速运行时，端盖缓冲密封可能失效，导致撞击声变大。

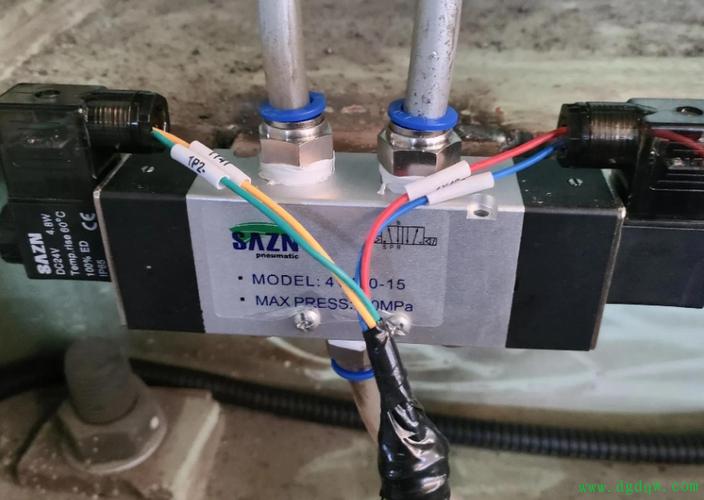

气动系统电磁阀布局安装现场图
优化实战：能耗、噪音与寿命的三角平衡
优化实战：能耗、噪音与寿命的三角平衡
这几年大家都在喊节能，但气动设计的节能，不是简单换个变频空压机的事。
首先是“气”的浪费。泄漏是最大的隐形杀手。一个小孔——直径1mm的孔，在0.6MPa压力下，每年泄漏的空气折合电费可能上千元。我养成了个习惯：设计时就规划好测漏点，并建议客户用超声波检测仪定期扫描。💡
其次是回路合理化。比如双作用气缸的单向供气，如果回程仅靠弹簧，那在行程末端可以加一个快速排气阀，减少背压。但快速排气阀的位置非常讲究：直接装在气缸排气口，效果最好；装在阀座上，效果打折。我做过对比，同样负载下，阀座安装比缸口安装慢了近0.2秒。别小看这0.2秒，高节拍设备上就是产能瓶颈。
噪音控制。集中式消声器确实好，但体积大。我常用分布式方案：每个排气口加小消声器，然后在主排气管上加一个大消声器。这样能把噪音压到75分贝以下，同时又不会相互干扰。还有个窍门：低频噪音多来自管壁振动，用管夹固定，间隔不超过一米，效果立竿见影。
至于元件寿命，有个颠覆很多人认知的点：高频率动作时，阀的寿命主要取决于阀芯材料，而不是电磁铁。比如采用陶瓷滑阀的阀芯，耐磨性比金属对金属好很多。但价格贵。如果预算有限，我的策略是：关键工位用高性能阀，一般工位用标准阀，并设置定期替换。对了，别忘记给气路加装残压释放阀，检修时能保命，也是对寿命的间接保护——工人释放残压时就不会硬砸接头了。
问：在气路中加装压力开关或流量传感器，真的有必要吗？
答：看你设备的智能化程度。如果只是简单动作，可以不装。但如果你想要预测性维护，比如提前发现气缸密封磨损或过滤器堵塞，这些传感器就是眼睛。我经手的一个项目，在气爪气路上加了微型流量计，通过监测流量变化成功预警了三次夹紧力下降，避免产品报废。初期投入高，但六个月就回本了。
这篇文章没有宏大的结论，只有这些零碎的、带着油气味的经验。气动设计，说到底，是一门在压力、流量、寿命、成本之间反复权衡的手艺。下次当你拧紧那个小小的快插接头时，别太自信——多留半圈螺纹，也许就少了一次凌晨三点的报修电话。
