刚把第37版图纸甩回给徒弟，心里那股火还没下去——就这么个简单的法兰盘，尺寸链居然能错到姥姥家。说实话，工业绘图这行，外行看着好像就是画几条线，只有真干了二十年的人才懂，那些线里头藏着多少血和泪。先别跟我扯什么人工智能、一键出图，在我这儿，工具是手的延伸，脑子才是核心。可偏偏现在的年轻人，一上来就问“哪个软件最牛”，好像学会了UG、CATIA就能立马成大师。天真。十年前我也这么想，结果呢？

工具选不对，加班到崩溃

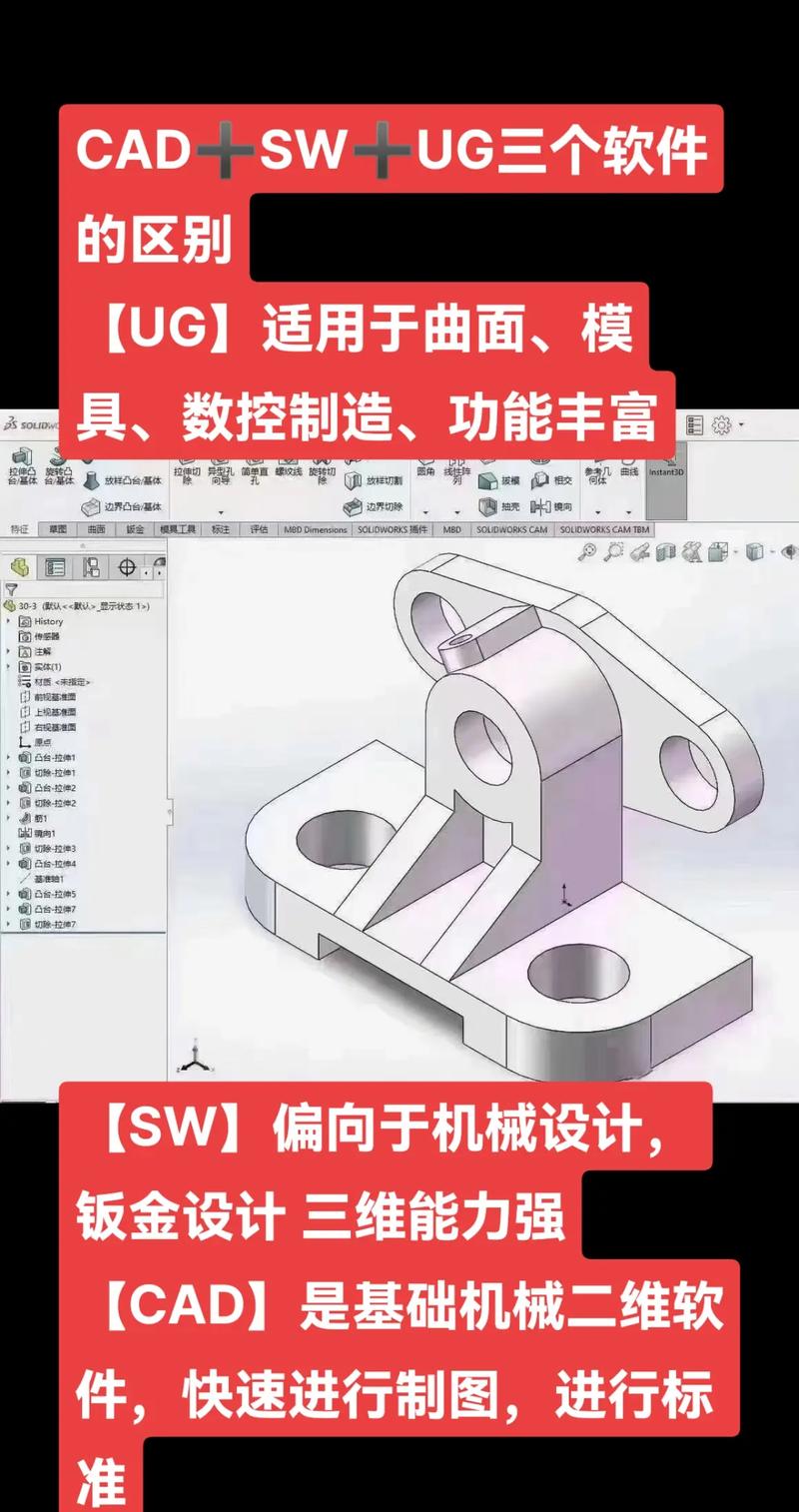

最早的时候，厂里清一色AutoCAD，那时候觉得能记住所有快捷键就是大神。后来SolidWorks普及了，做三维设计确实直观，可一到出工程图，那剖视图、局部放大图，调线型调得我想砸电脑。不是说SW不好，但它的二维环境总有种“半路出家”的违和感。

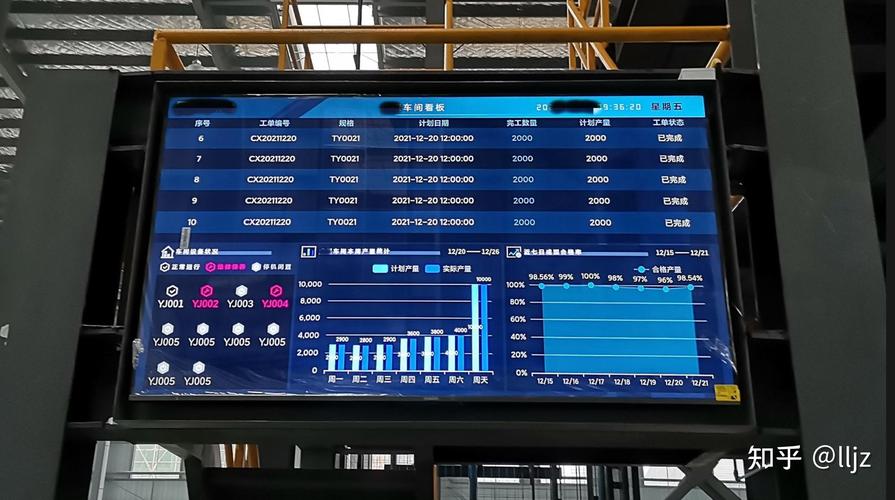

三四年前，我开始让团队转用Inventor，原因很现实——它跟车间的数控机床直接对接，能把模型数据完美喂给MES系统。但学起来是真折腾，尤其是概念切换：装配体里的“自由度”跟机械原理课本上的完全两码事。有一次徒弟把约束全锁死，结果模拟运动时直接报错，我们俩对着屏幕愣了半小时，最后发现就是少勾选了个“柔性”选项。那个懊恼啊，不是恨软件，是恨自己太想当然。说到这不得不提一个误区：千万别迷信“行业标准软件”。我见过太多人抱着SolidWorks不放，可做模具设计明明用UG更高效；搞建筑钢结构，Tekla不香吗？选工具，得看你的下游是谁。如果图纸只是打印出来存档，那R14版本都够用；如果要做数字化孪生，那必须上云协作平台。没有最好，只有最合适。

标注里的魔鬼细节，没人告诉过你

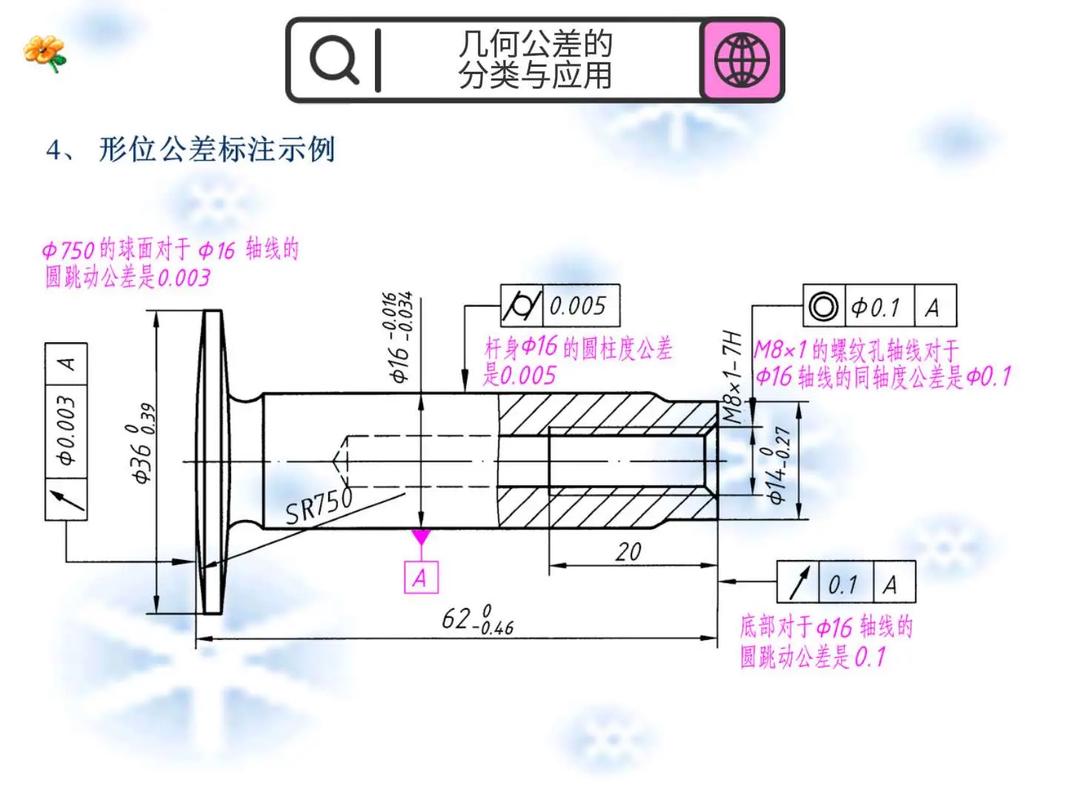

有次质检老张拎着零件跑来我办公室：“师傅，你这图上到底要我做孔还是做槽？”我一看，φ20的孔标了个位置度0.05，但基准A是毛坯面——公差累加起来，孔到边距直接超差。老张是个实在人，他照着最保险的方式干，结果还是废了料。这事让我难受了好几天，因为责任全在设计端。公差标注这东西，纸上多写一行，现场就多一天工时。尤其是垂直度、平行度、圆跳动……那些带基准的符号，你多标一个，成本就往上跳一档。可很多工程师呢？怕背锅，就滥用“未注公差按GB/T1804-m级”——这简直是耍流氓。m级到底对应什么精度？普通机床能不能干得出来？全都不管。

我现在的习惯是：凡是最终装配会干涉的尺寸，一律标实打实的公差值；非关键尺寸，宁可不标，事后在工艺卡上补注。还有个诀窍：能用“包络原则”就不用独立公差，这能救厂子一大笔检测费。可惜，好多学校的教材压根不提这茬，出来工作的学生照样瞎标。问：我看很多图纸上都有那么一大堆基准符号，到底怎么判断哪个是主基准？答：恭喜你，问到点子上了。本质上，主基准应该是零件在装配中首先接触的那个面，比如底面与机架贴平。但很多设计者习惯以加工时的定位面当基准，这完全是官僚思维——加工基准和装配基准不一致，就会造成误差累积。我的秘诀是：画图时脑子里先想好“这个零件怎么装”，然后选定那个限制最多自由度的面，就是主基准。实在拿不准，去车间跟师傅抽根烟，比翻十本书都有用。

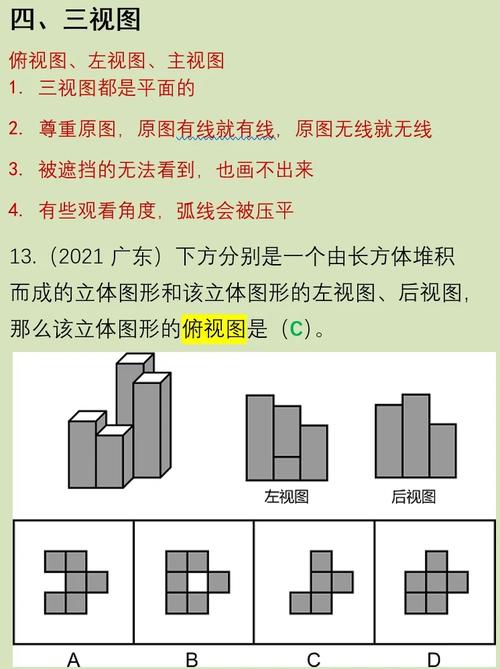

从二维到三维，脑子的坑怎么填

以前带过一个研究生，理论考试满分，CATIA曲面建模玩得飞起，可让他出一张变速箱壳体的铸造图，愣是不知道哪里该放拔模斜度。这就是光顾着“画形”忘了“谋事”。三维软件里一根筋拉伸，看着漂亮，脱模时直接卡死，模具白投——老板没当场骂娘算是脾气好。我总说，工业绘图不是画画，是制造信息的编码。每一个圆、每一根中心线，都得带着工艺意图。比如你画个螺纹孔，真的只是打个孔套个注释吗？你得知道钻深、攻深、底孔直径，还得想清楚是通孔还是盲孔，有没有沉头槽……这些经验，光靠看视频教程学不到，得自己下车间摸零件，摸出一手油才能长记性。问：三维转二维工程图时，哪些地方最容易遗漏？答：啧，那太多了。首当其冲是技术要求里的热处理说明，很多人直接默认不写。还有表面粗糙度，软件自带的符号库常常跟国标对不上，得自己建库。更隐蔽的是剖面线显示——针对装配图，相邻零件的剖面线方向必须相反，很多人压根不检查，打印出来糊成一片。我的做法是：导出PDF后，放大到200%逐个视图核对，尤其注意局部剖的边界线，它必须和视图保持关联，软件升级后这些链接经常无故丢失，气死个人。话糙理不糙，工业绘图说到底是个良心活。你糊弄图纸，车间就糊弄你。哪怕是现在流行的无纸化工厂，数字孪生系统里图纸依然是最基础的资产。别指望AI救你——它能帮你查标准件，但减重孔开在哪个位置最不影响强度，它算不出人性的狡猾。所以啊，桌面整洁的工程师不一定靠谱，但图纸干净、逻辑清晰的，绝对差不到哪去。

最后唠叨一句：无论软件怎么升级，没事多翻翻旧版的《机械设计手册》，那里头的经验图表，比你收藏夹里几百G的教程都有用。真的，不骗你。
