干了十五年电气设计，说实话，这活儿真不是画几根线那么简单。刚入行那会儿，总觉得把电机接上接触器，按个按钮能动就行，结果呢？动不动就跳闸，PLC信号乱跳，半夜被叫到现场查故障——满头大汗！
原理图不是艺术品，但别太随意

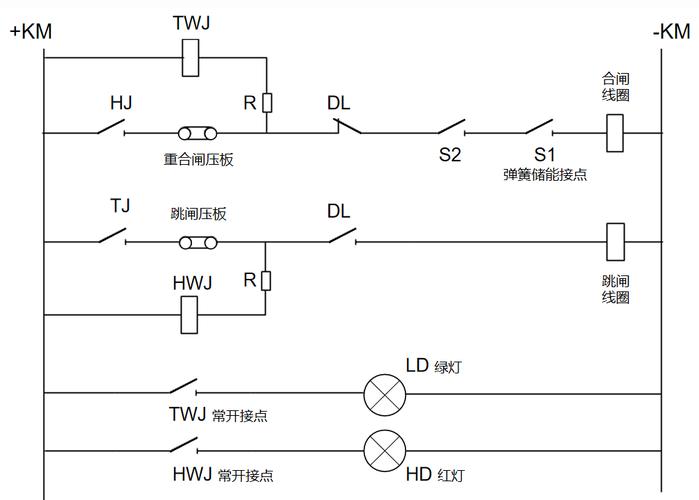

很多新手把电气原理图当电路图玩，符号乱用，标号缺失，甚至一个页面上既有主回路又有控制回路，看得人眼花。我见过最离谱的，把热继电器的辅助触点直接串在接触器线圈里，没毛病，可你倒是标上端子号啊！😫
原理图的灵魂在于清晰可读。我习惯分页处理：主电路、控制电路、PLC输入输出、端子排图，各归各。线号必须唯一，而且要和实际接线一致。别图省事用自动编号软件，除非你检查过它的规则。对了，交叉引用一定标上，不然查图时得前后翻，浪费时间。
话说回来，符号库得统一。有一次合作方给的图纸里，按钮开关用了法国标准，断路器却走IEC，差点没让我背过气去。现在我都强制要求项目组用标准化图框，哪怕被吐槽死板。
元件选型：别只盯着参数表
选断路器只看电流？选接触器只看功率？兄弟，坑就是这么来的。去年一个案子，风机回路选了C型脱扣曲线的微型断路器，结果启动电流大，频繁误跳。换了D型才消停。✅
环境因素简直致命。有个项目在沿海，电柜里没用防腐蚀涂层，半年后螺丝全锈了。还有一次，PLC选型没考虑扩展模块功耗，电源功率不够，程序一跑复杂动作就复位——查了三天啊，就因为这！💡
更别提端子选型。接线端子额定电流要留余量，振动场合还得选带压线框的。你该不会以为普通螺丝端子能扛住冲压机旁的吧？我可吃过亏。
现场布线，理论和现实差多远？

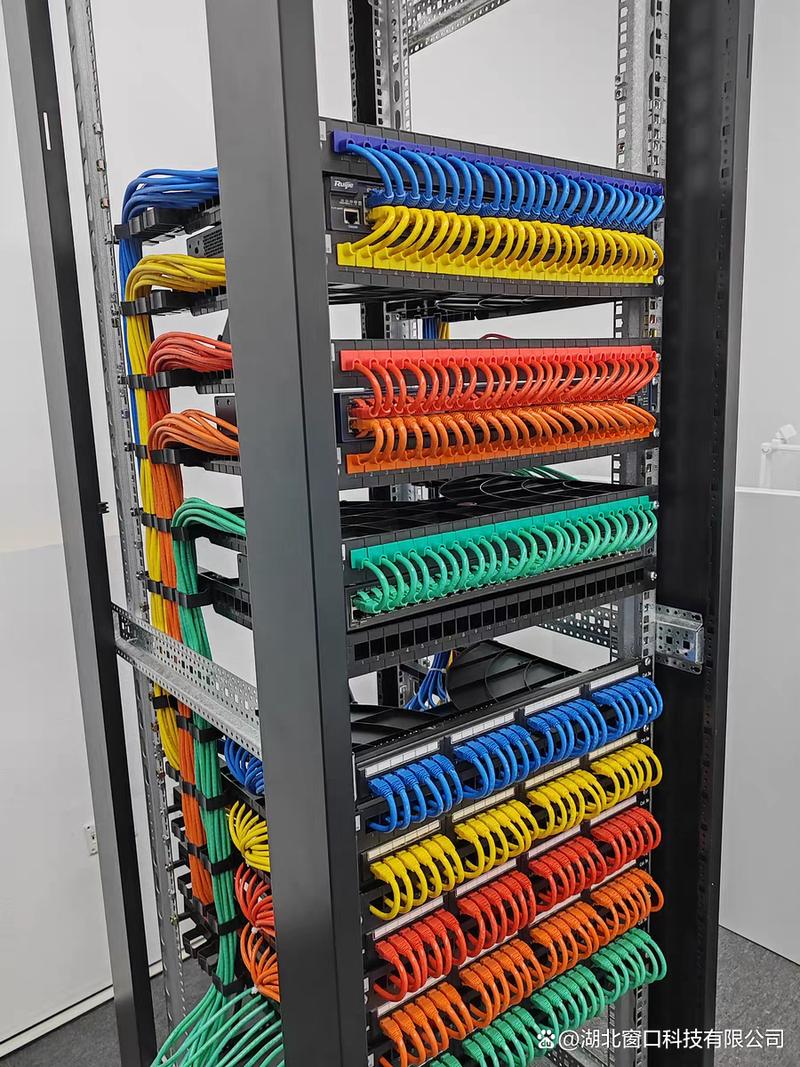

图纸上走线横平竖直，到了现场，桥架拐弯、电缆半径限制，分分钟让你怀疑人生。有一次设计时没算电缆总截面积，桥架塞得鼓鼓囊囊，散热极差。监理直接喊停，重铺！
强弱电分离是铁律。可总有人把变频器输出电缆和传感器信号线绑在一起，干扰得模拟量信号忽高忽低。我一般坚持：动力电缆和信号电缆至少间隔300mm，交叉处要垂直。实在不行，用屏蔽双绞线，屏蔽层单端接地。
问：为什么明明按图纸接好线，PLC输入指示灯却乱闪？
答：多半是干扰在作祟。尤其那种接近开关信号线，长距离走线没加屏蔽，旁边又有变频器。我的土办法——在PLC输入端并个0.1μF的电容，能滤掉不少杂波。当然，治本还是规范布线，加隔离器。❗
问：接地电阻测了合格，可设备外壳还带电，怎么回事？
答：这就是传说中的“虚接地”！地线表面氧化没处理好，或者螺栓没拧紧，电阻测试仪测的是大地，不是搭接点。得逐个连接点检查，用扭矩扳手按规定力矩紧固。别信目测，必须实测搭接电阻。
说到接地，等电位连接容易忽略。电柜门没跨接线，门上的指示灯、按扭反而成了天线。细节决定成败，对吧？
防雷与电涌保护，别等雷劈了才想起
工业现场最怕感应雷。电源进线处装一级浪涌保护器，信号线也要防雷。有一次一个传感器回路被雷击，沿着4-20mA线烧了一串仪表，损失十几万。我立马加装了信号浪涌保护器SPD, 之后雷雨天再没出过事。
不过话说回来，SPD接线要短而直，长度别超0.5米，不然残压升高，等于白装。地线还得专门汇流排，不能随便找个螺丝拧上。
这几年，电气设计越来越依赖软件了。EPLAN、CAD Electrical用得溜，但软件不是神，自动生成的端子表你得核对，自动布线也得人工优化。我始终认为，好的电气设计是经验喂出来的。
最后唠叨一句：设计阶段多花一小时，现场少折腾一天。别问我怎么知道的……😏
