去年冬天，车间连夜赶工的一批传动轴，装上试车不到两天就断了。断口齐刷刷的，典型的疲劳断裂。老张蹲在残骸边上抽了根烟，闷声说：’这材料没问题啊，强度核算也过了，邪门。’ 我捡起半截断轴，指尖摸到键槽根部那道几乎看不见的刀痕——得，又是应力集中惹的祸。说实话，机械设计这行干久了，越干越觉得那些看似不起眼的细节，才是真正的主宰。一根轴、一个齿轮，从图纸到实物，你以为计算书上的安全系数能罩着你，可现实总爱在你最得意的地方踹一脚。疲劳失效，这个机械零件最常见的死亡方式，90%都源于设计阶段埋下的地雷。不是材料不行，是我们太相信直觉了。
看不见的杀手：应力集中

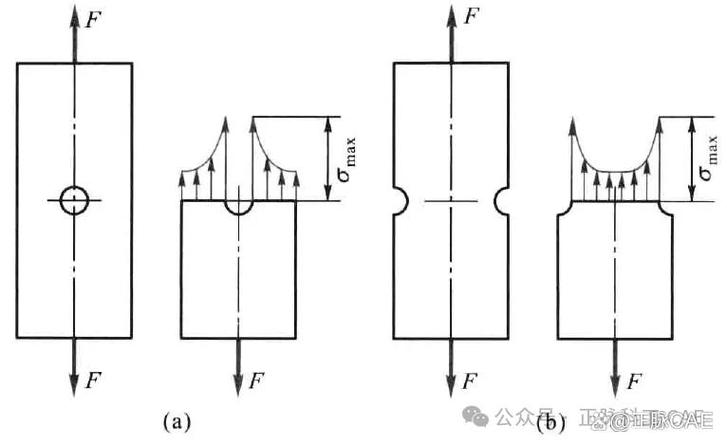

应力集中这个事吧，教材上翻来覆去讲，但真到了画图的时候，多少人会为了省事，直接在台阶处做清根？哦对了，那个R角，R0.2还是R0.5，你纠结过吗？其实，一个半径差个零点几毫米，理论应力集中系数就能从3跳到4。而且，这还只是静态的——一旦加上交变载荷，微观塑性变形累积起来，裂纹萌生点往往就在你以为最保险的位置。有一次我复核一套夹具螺栓，计算拉伸应力明明只有材料屈服强度的60%，可螺纹根部断得跟切豆腐似的。后来才发现设计者图方便，用了粗牙螺纹，牙底圆弧半径太小。换成细牙并加滚压强化后，再没出过事。
当然，光盯着几何形状还不够。残余应力这个鬼，就像身体里潜伏的慢性病。焊接件如果没做去应力退火，焊缝热影响区的残余拉应力叠加上工作载荷，瞬间就把疲劳极限拉低一个数量级。💡 有同行问过我，有限元分析剖分得那么细，能不能直接抓到应力集中？能，但前提是你的网格足够密，而且材料本构模型没选错。然而大部分中小厂的项目，还不是靠经验公式拍脑袋。话说回来，经验也不是没用，比如记住几个常见缺口敏感系数，总比盲目加安全系数靠谱。
S-N曲线：数字游戏还是生死簿？

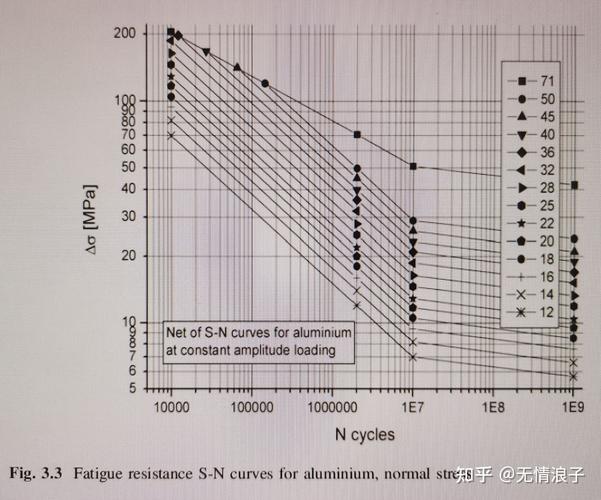

翻开材料手册，那一条条平滑的S-N曲线，看着多优雅啊——10^7循环对应的疲劳极限，好像材料真有那么一个安全阈值。可实际工况呢？变幅加载、腐蚀环境、微动磨损……哪一条是标准旋转弯曲试验能覆盖的？去年我们给一条输送线改型，选用调质45钢，按曲线上算，应力幅控制在280MPa以内就该万无一失。结果运行三个月，轴承座内圈跑出一片麻点，剥落坑诱发疲劳裂纹。后来拆解发现，润滑脂里混进了微尘，微动磨损把表面搞出初始缺陷，疲劳极限直接腰斩。❗ 所以别把S-N曲线当圣经，它只告诉你实验室里抛得锃亮的试样能扛多久，不代表你的零件。
问：那如何根据S-N曲线选材才靠谱？
答：首先，你得拿到有统计意义的P-S-N曲线，也就是考虑了失效概率的。市面常见材料，最好找对应热处理状态的实测数据，不要用估算的。然后，根据你零件表面粗糙度、尺寸效应、加载类型对疲劳极限打修正系数——这些系数在机械设计手册里都有，但很多人懒得乘。更关键的是，假如你的载荷是随机谱，比如起重机提升机构，就得用Miner线性累积损伤法则去算等效损伤，再把许用应力打折。保守点说，对于焊接结构，我习惯把疲劳许用应力再除以1.3的安全冗余，毕竟焊缝里缺陷你永远查不干净。
再爆个料。有一阵子，团队迷信高强度钢，觉得屈服强度上去了，疲劳极限自然水涨船高。错！高强钢的缺口敏感性更大，一旦表面有划痕或脱碳层，疲劳强度断崖式下跌。💡 同样是800MPa级的材料，渗碳淬火后再精磨，和直接调质态用，寿命能差上百倍。可惜图纸上往往只标个HRC硬度，工艺细节全扔给车间自由发挥。说到这里，想起一次去供应商审核，他们为了赶工期，磨削时冷却液不够，齿面出现磨削烧伤——蓝褐色的回火色，一眼就能瞅出来。赶紧全部报废，不然装到减速机里，迟早崩齿。
表面处理：那层你常忽略的铠甲
如果问机械设计里哪一项性价比最高，我举双手投给表面强化。喷丸、滚压、渗碳、氮化……随便拎出一个，都能让你的零件疲劳寿命翻几番。但诡异的是，很多设计者只在关键件上标注，普通传动件就随缘了。就拿变速箱齿轮来说，齿根喷丸能引入几百兆帕的残余压应力，有效抑制裂纹扩展。不过！喷丸参数控制不好，比如阿尔门强度选错，覆盖率不足，反而可能把表面打出微裂纹，变成起裂源。所以别光在图纸上写“喷丸处理”四个字，你得把强度等级、覆盖率、验收标准写明白，不然又是笔糊涂账。
问：表面粗糙度到底多重要？我降低粗糙度不就行了，干嘛非得做喷丸？
答：粗糙度当然重要，Ra从3.2降到0.8，疲劳极限能提升15%左右。但它和喷丸是两码事——粗糙度影响的是微观缺口效应，喷丸改变的是表面层应力状态和显微硬度。二者叠加效果会更好，但如果你零件本来就在腐蚀环境或高温下，喷丸的残余应力会松弛，这时候就得靠化学热处理（比如渗碳、氮化）来制造稳定的硬化层和压应力。举个例子，海上风电的齿轮箱内齿圈，既要求心部韧性，又要求齿面抗接触疲劳和弯曲疲劳，典型的深层渗碳加齿根喷丸强化，不然扛不住20年的随机风载。
还有一点容易被忽略：表面完整性。这个词近几年提得多了，它不只是粗糙度，还包括表面层的微观组织、硬度梯度、残余应力场。上次处理一起花键轴断裂事故，材料是42CrMo，调质后高频淬火，硬度分布没问题，但断裂源处在花键齿根过渡圆弧上，有个微小的啮合划痕。金相一查，划痕底部有白亮层——典型的磨削不当所致，未回火的马氏体，脆得跟玻璃一样。这哪是设计问题？可图纸上要是没标明磨削工艺要求和后续检测，责任还得设计背。
机械设计这活儿，干久了就明白，数据和图纸只是起点。真正的较量在那些看不见的细枝末节里——一个倒角的角度、一道磨削进给量、一次喷丸覆盖率的抽检。下次你再有项目，不妨在出图前，对着三维模型把每个截面转一遍，问问自己：这里我放了多少安全余量？是不是真稳了？因为那些震耳欲聋的断裂声，往往起源于一个漫不经心的下午。
