说起来你可能不信，上周我又报废了一套模头。事情是这样的——新配方料子粘性一上来，型腔压力直接飙到40MPa，那声音，像闷雷一样在车间滚过。等拆开一看，分流锥早被冲蚀得不成样子了，挤出模具的精密流道啊，最怕这种突变的剪切应力。
但你说气不气？设计图上的仿真数据漂亮得很，模拟软件给出的速度分布简直丝滑。可一到实战，全TM是另一回事。这大概就是搞挤出模具最让人着迷又崩溃的地方：理论和现实之间，隔着一整条生产线的温差。
✅ 模头设计，千万别迷信“均匀”二字
很多新手一上来就追求绝对的流速均匀，恨不得每一寸熔体都踏着整齐的正步前进。其实——纯属自我感动。塑料这玩意儿有黏弹性，会记忆应力历史。你越是强行把流动整得“平权”，越容易在汇流点产生应力集中，制品翘曲就这么来的。我吃过亏！当年给某车用密封条开模，就因为过度优化流道平衡，结果挤出来的型材在冷却段直打旋，像条不甘心的蛇。
后来学乖了，口模的定型段长度一定得做差异化处理，厚壁侧给更长的成型段，补偿速度差。这些经验，书上只提一句“合理分配流阻”，但到底怎么才算合理？得靠你亲手摸过熔体——不对，得亲手废过几件模头，才能感知那种微妙的节奏。

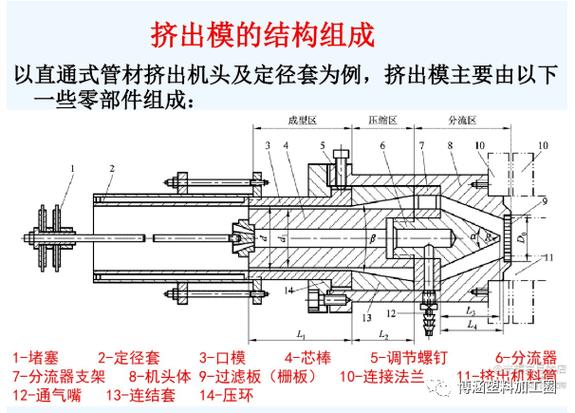

说到节奏，挤出模具的流道其实更像编曲。压缩段、分流段、成型段，每一部分要有自己的韵律。我常用渐开曲线来构建分流锥，取代傻大粗的锥形柱，压力损失能降15%不止。这细节，有的人做了一辈子模具都没琢磨过。
❗ 钢材与热处理，选错就是慢性自杀
很多人以为模具钢只要硬度高就行。错得离谱！含氯的PVC料，你拿个淬透性极佳的Cr12冲上去，三个月保证出现点蚀坑，挤出表面开始挂料，怎么清都清不干净。这不是你的抛光问题，是材料没耐住那一点点游离氯的腐蚀。

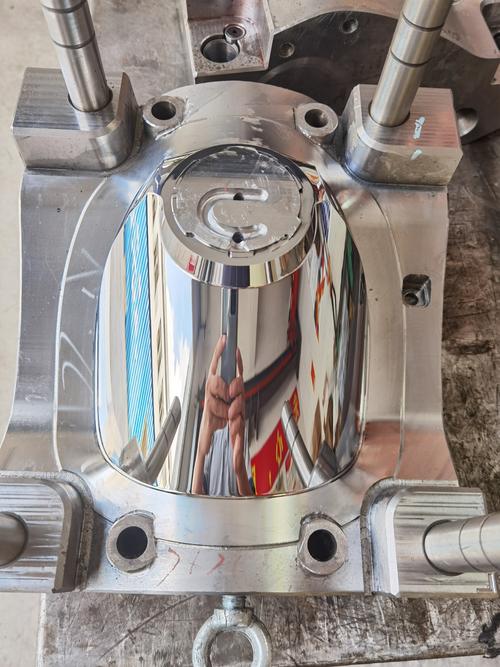

💡我的建议？像CPVC、高钙塑这些刁钻配方，模头最好上440C或者S136，热处理到HRC52~56，既有硬度又有足够的抗腐蚀能力。抛光也要到Ra0.02以下，否则放大镜下一看，全是藏污纳垢的微观沟壑——挤出来的制品表面自然就糙了。
对了，定型模的冷却水道设计也藏着大坑。如果你的水道只追求均匀排布，忽略热胀冷缩导致的局部真空，那在高速挤出时，制品极易出现节皮或者颤纹。应该在水道上设计小角度的渐变截面，让水流形成涡流，提升换热系数。这招是我在某次深夜调试时灵光一闪想出来的，后来写进了企业标准，但当时真是熬掉了一半头发。
💬 你关心的那些实操问题
问：为什么我新做的挤出模具调试时，一开始出料正常，没过多久就出现焦料斑点？
答：大概率是模头死区没处理好。熔体会在流道死角滞留，长时间受热降解。检查一下分流锥与模体交接的阴角，别留直角，用0.5mm以上的圆角过渡。还有，停机后必须彻底清模，用专用的清洗料把残胶排净，别嫌麻烦。一次偷懒，下次开机第一条料就有黄斑，你信不信？
问：挤出截面尺寸老是波动，尤其是壁厚，调整口模间隙也不稳定，怎么办？
答：这问题典型！先别急着调模唇，看看你的供料稳定性。螺杆转速和喂料机是不是同步？第二，检查定型模的真空度，必须保持稳定，最好在0.6~0.8bar之间，波动超过0.1bar直接影响到尺寸。第三，熔体温度是否真实均匀？别只看温控表，拿手持测温仪多测几个点，有时候仪表显示185℃，实际料温可能已经210℃了。这些综合因素一排查，多半能定位到症结。
说到底，挤出模具不是一套冷冰冰的金属零件，它是你和材料之间的对话窗口。你得听得懂塑料的“抱怨”——比如啸叫声、表层鲨鱼皮纹、口模积料——然后一点点试探性地回应。这种手感和直觉，没法速成，但一旦建立，比任何仿真软件都可靠。真的，不信你操上几年模头试试，迟早跟我一样，把模具当成会说话的活物。
