压铸模具的命门：为什么你的模具总是不耐用？-中远盛泰工业

压铸模具，这玩意儿有多烧钱，干过的都懂。一套模下去，几十万上百万，生产线上吭哧吭哧干几个月，突然就歇菜了——不是拉伤就是龟裂。老板脸都绿了，对吧？说实话，我见过太多人把模具当铁块用，总觉得它应该刀枪不入……想得美！

热疲劳：模具的头号杀手，没有之一

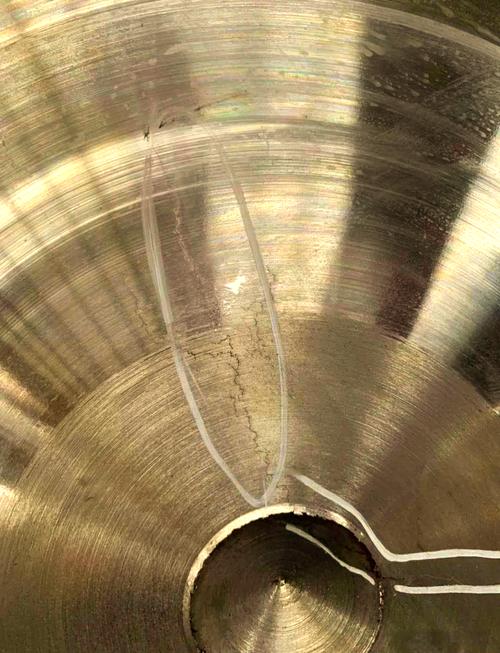

你想想，铝液650度甚至更高，一秒钟不到冲进模腔，然后急速冷却。这个温差，模具表面就像反复被火烧又泼水。热疲劳裂纹就这么一点点爬上来了。一开始只是头发丝似的细纹，你觉得无所谓？接着这些小纹路慢慢织成一张网，最后直接掉肉。没错，就是掉肉——我们行业叫“冲蚀坑”。模具就这么废了。有一次我去一个压铸厂，他们模具才打了8000模次就裂得不成样子。我问操作工：预热了吗？他说开了几模就热了。我差点没背过气去。模具预热到200-250℃是基本操作啊！不开玩笑，这步省略就是跟钱包过不去。✅

但问题不止这个。压射速度、浇口设计不当，高速金属液冲进模具，冲蚀那叫一个快。特别是对着型芯直冲的那种设计，冲蚀绝对是早晚的事。你说改个浇口方向，或者加个缓冲包，能多打两三万模次，信不信？问：模具已经出现细小龟裂，还能继续用吗？会不会马上报废？答：这个得分开看。如果是深腔底部或者薄壁处的细微裂纹，应力释放的产物，可以修。我们一般会定期去应力回火，顺便用旋转锉把裂纹处打磨干净，然后焊补、研配。但如果裂纹在分型面附近，而且密集——赶紧停！这东西随时可能崩裂伤到人。再强调一遍：安全第一。❗

材料选型：一场从一开始就押上的赌博

不夸张地讲，模具寿命的70%在选材那一刻就决定了。你拿个H13通用钢去应付高硅铝合金压铸？兄弟，那真叫土法炼钢。含硅量高的铝合金腐蚀性特别强，模具钢的耐热冲击性和抗冲蚀性必须拔高一个档次。现在好一点的压铸模，我们都用 SKD61 改锻，或者直接上 8418、DIEVAR 这类优质热作钢。关键是热处理和表面处理也得跟上。真空淬火加三次高温回火，硬度控制在 HRC 44-48，你有韧性又有强度。再要更狠一点？表面 PVD 涂层，像 TiAlN 涂层，耐磨又抗粘模。但这涂层贵啊，一套模多花好几万。值不值？你得算总账。如果模具寿命从3万提升到8万模次，这些钱就是毛毛雨。💡

但有个坑我得提醒：材料厂家给你的质保书只能参考，实际得自己检测。我们曾经买过一批所谓“进口DIEVAR”，结果冲击韧性根本不达标，打了几千模就开始崩角。退货折腾了三个月，生产线都停了一半。所以后来，光谱分析、冲击试验我们必做，不能光信噱头。问：PVD涂层真的能解决所有粘模问题吗？为什么有些模具涂了还是粘？答：涂层是锦上添花，不是万能药。涂层能降低摩擦系数，但如果你模具脱模斜度不够，或者冷却没跟上导致局部过热，涂层也救不了你。铝液粘上去就刮不下来，越积越厚。必须从模具设计、冷却布置、离型剂喷嘴位置这些基础环节查起。涂层只是帮你更耐磨，但模具得先“长得合理”。

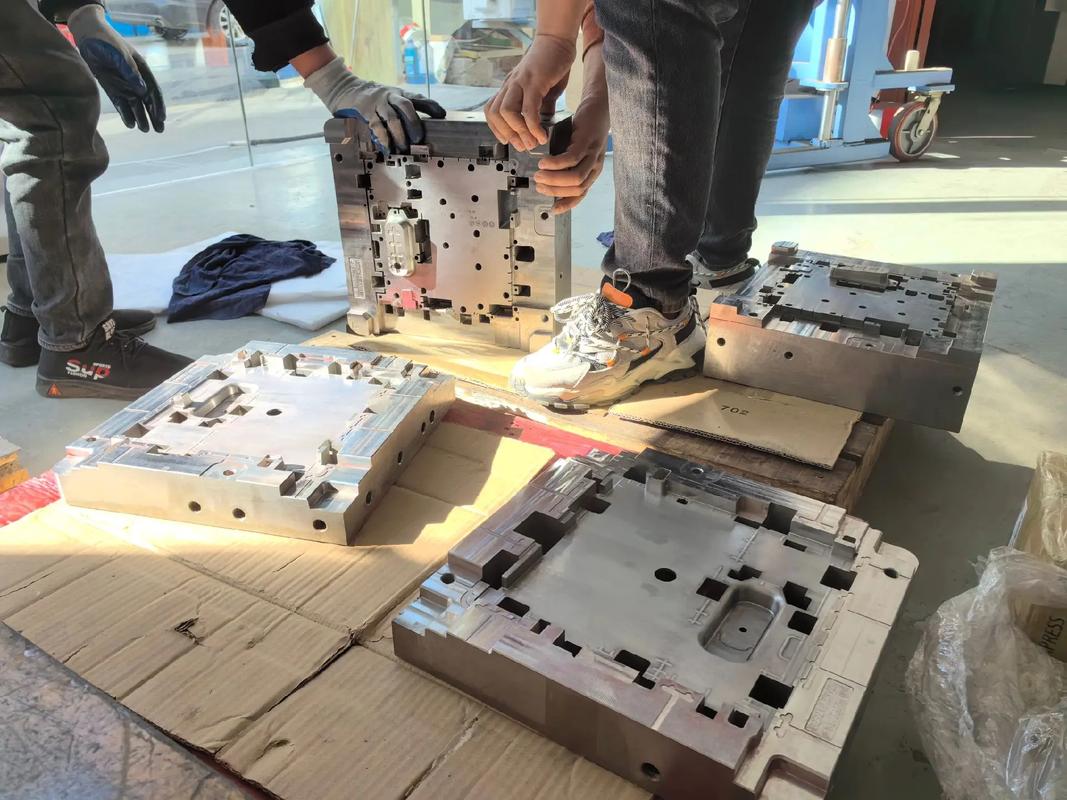

日常维护：别等模具“死了”再抢救

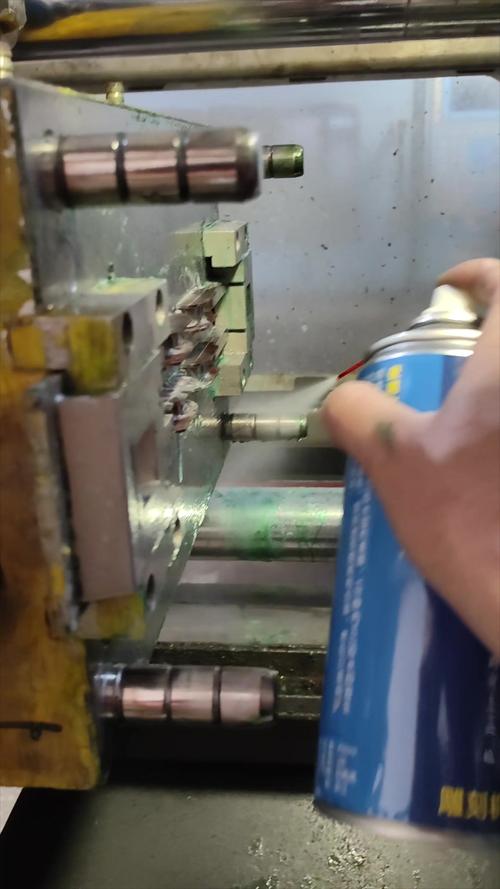

见过很多厂子，模具一直打到报废，中间从来没进过维护间。省那个钱？其实更费钱。每 5000 模次左右，该不该检查一下？定期去应力至关重要。压铸模在反复热胀冷缩下，内部应力不断累积，不去除，迟早裂成地图纹。还有一点，离型剂（脱模剂）喷涂。你喷太厚，模具表面积碳，导热变差；喷太薄，粘模拉伤。现在好些厂用微量喷涂，配合内冷系统，模具温度波动小，寿命显著提升。不过话又说回来，内冷系统确实设计复杂，前期投入大。这就需要权衡——你要短期回本，还是长期稳定生产？ 我们厂的策略是，核心产品模具必须上内冷，杂件用常规冷却。目的很明确：保王牌。另外，我见过最奇葩的维护方式：模具热的时候直接用水管冲！说是降温快。我的天，这跟淬火似的，热应力直接爆表。模具钢最怕急速水冷，除非你想让它提前退休。正确做法是让它自然缓冷到一定温度再拆模。✅ 有时候，耐心就是成本。最后再说一个容易被忽视的：模具存放。你以为不用就没事？潮湿环境下，模腔生锈，下次生产一出件全是麻点。必须喷防锈油，包覆好，存放环境相对湿度低于60%。这些小细节，堆起来就是模具总寿命的一大截。写了这么多，其实想表达的核心就一个：压铸模具不是消耗品，是精密设备。你对它上心，它就给你省钱。别等到裂缝大到能塞进手指，才想起当初该预热、该选好钢、该定时回火。真的，那些提前报废的模具，每一套背后都是本可以避免的学费。

好了，下次再聊聊模具修复和焊材选择的那些头疼事。愿意看的话，我继续讲。

压铸模具的命门：为什么你的模具总是不耐用？

热疲劳：模具的头号杀手，没有之一

材料选型：一场从一开始就押上的赌博

日常维护：别等模具“死了”再抢救

文章目录

最新文章

热门标签
