上个月，车间里那套汽车翼子板拉延模又出幺蛾子了。明明数控加工精度做到3个μ，研配压机上蓝油显示贴合度完美，一上冲压线，拉裂。拉裂啊！凌晨三点蹲在压机边上，叼着烟看裂口，那纹路就像嘲笑你。算了，先不说这个。
为什么模具制造总在“较劲”
精密。这两个字在模具行当里，重得跟模胚似的。说实话，外行人看模具——不就是铁块挖个型腔？可你试试挖个能连续冲50万次不变形的型腔。材料！热处理！加工策略！任何一个环节掉链子，模具就给你脸色看。
记得去年有个注塑模项目，客户给的ABS料里掺了30%玻纤。那玩意儿的流动性差得要死，模具钢选错了直接冲蚀。选了Cr12MoV，淬火硬度HRC58-60，结果试模2000模就出现小麻点。后来狠心换ASSAB 8407，再配合PVD涂层，成本涨了30%，模具寿命翻了四倍。这事儿给我敲了警钟，模具制造不能光看眼前。

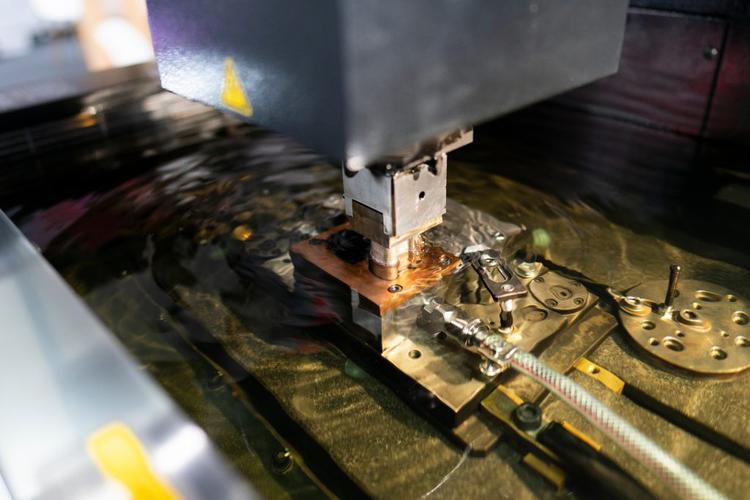

哦对，还有电极加工。石墨电极跟铜电极的争论，到现在都没歇过。石墨省时间，适合大型模具，但粉尘处理能要人命；铜电极表面光洁度好，搞筋位、深槽有优势，可加工效率低，价格还贵。有一阵子我们接了一批医疗器材的精密模具，0.03mm的壁厚，清角要求R0.05。电极火花位调得头皮发麻。最后怎么着？铜电极做粗加工，石墨做精修，混搭。效果出奇的好。

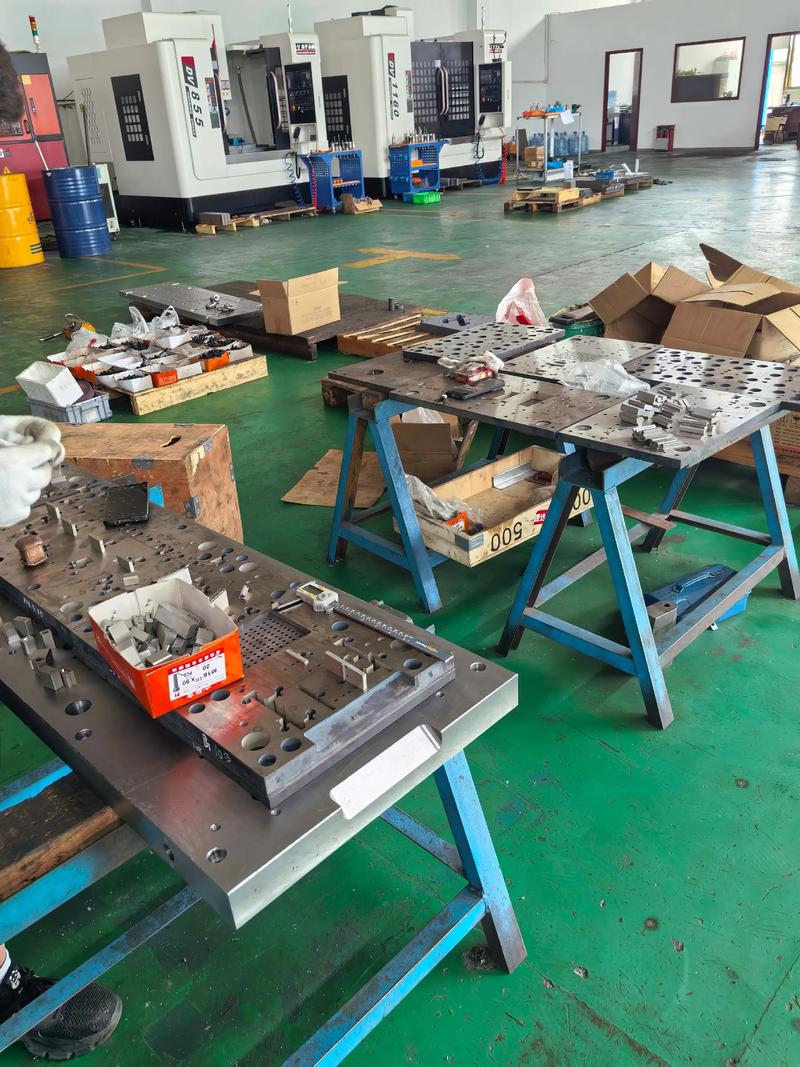

试模：玄学时刻大赏
模具制造最玄乎的阶段，绝对是试模。你理论算得再准，模流分析跑得再漂亮，上机就各种意外。困气！缩水！毛边！顶白！这些词儿每一个都带着至少三次通宵的记忆。特别是冷却水路设计，稍有不慎，局部温度差个十几度，产品翘曲量直接超公差。好多人以为模具就是形状对就行，哪里知道热平衡比机械尺寸难搞十倍。
有一回搞个透明车灯透镜模，PC料。熔接痕问题折腾了一个礼拜。改浇口，调模温，加排气，都没根治。最后老师傅说，你把那个冷料井加深3毫米试试。好了。这就是经验，书本上没有的。现在年轻人学模具，软件玩得溜，但真要解决问题，还得在车间熏几年油污味儿。
说起来，现在模具制造技术也在变。五轴机床普及了，直接铣削硬度HRC60以上的淬火钢，省掉放电工序。3D打印异形水路镶件，冷却效率提升30%不是梦。但有些事情依然没变。
模具成本：时间还是金钱？
聊点实际的。一套中型冲压模具，报价60万，客户说贵，隔壁厂报45万。差在哪里？双倍的有效刃口寿命、快拆结构和更好的导柱导套。但客户往往看不见这些。模具寿命有时跟保养关系更大，可哪个冲压车间能做到每天清洁、定期检查导向件？大多是干到出问题才停。所以模具制造时，我们纠结：到底留多少安全余量？做太结实，成本吓跑客户；做太省，后期扯皮不断。这个平衡，比解高数还难。
💡 问：模具的寿命究竟怎么界定？是不是冲出新产品出来有毛刺就算报废？
答：远没那么简单。寿命分不同类型：冲裁模主要看刃口塌角或磨损量，一般轿车覆盖件模具允许刃口修磨3-5次，每次修0.1-0.3mm，总寿命可达百万次。注塑模型腔磨损、腐蚀、龟裂都可能是终点。有些精密接插件模具，插件端子宽度公差±0.01mm，刀口稍稍磨损就超差，哪怕还能冲，也只能换。所以不是出毛刺那么简单。
问：经常听人说“模具钢材热处理后变形”，为什么不能提前预变形补偿？
答：哎，理论上可以，实际上非常难。淬火过程中温度场不均匀，相变膨胀量也受合金元素偏析影响，还跟零件形状有关。一个长宽比大的镶件，淬火后可能扭曲0.2mm。可以通过仿真预测变形，然后预留加工余量或做反变形设计，但一炉里不同位置变形量都有差异，完全补偿得不偿失。所以大多数情况还是热处理后精加工或线切割保证最终尺寸。这就是个妥协的活儿。
✅ 所以模具制造这行，老是在精度、成本、寿命之间走钢丝。说到这儿突然想起一个挺无奈的事：有些模具厂为了抢订单，故意把模具做得刚刚好，首次试模没问题，但批量生产后问题慢慢暴露，然后再签维修合同赚钱。这算是行业内公开的秘密了，对吧。
噢，还有快速换模系统现在流行起来了，SMED理念，夹具液压化，线外装模，大幅度减少换模时间。对于小批量多品种的冲压线，这是趋势。但初期投入大，小厂难承受。模具制造时需预留液压夹模槽和定位接口，很多人就忘了这茬，后期想改也麻烦。
最后吐个槽：别再迷信全自动模具了。有些工序，机械手根本塞不进去，非得靠工人用磁力工具取放嵌件。半自动化半手工，经常是最优解。可一些年轻工程师就是不信，非得整个机器人，结果节拍一秒钟都没缩短，故障率还高。理论和现实打架，现实总是赢。
行了，扯远了。模具制造，它就像一门手艺，带着点科学和大量经验，痛并快乐着。这行当，你得爱它才能干长久。不然，一套模具几个月的周期，焦虑都能把人逼疯。
