设计：别把治具当“铁疙瘩”

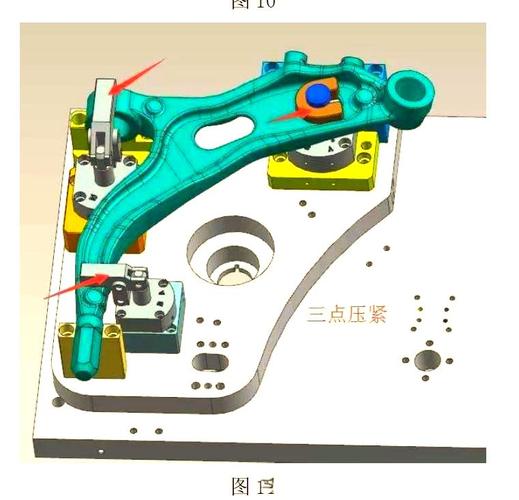

刚入行那会，总觉得治具不就是个夹紧零件的铁块嘛，照抄六点定位原理就完事儿。结果呢？过定位搞得工件装上去别着劲儿，铣出来平面度超差0.05，质检拿着报告单就差呼我脸上了。后来才明白，书本上的完全定位在现场往往行不通，你得故意留点“浮动”余地，特别是面对毛坯面的时候。记得有次设计一套铣连杆体侧面的治具，理论定位面选了一大堆，实际一夹紧，工件直接翘起来……后来改用两个定位销加一个可调支承，问题立马解决。但这里头有个容易被忽略的细节：可调支承的锁紧力矩。力矩太大，定位面反倒被顶变形；太小，震两下就松了。我们车间老师傅的办法是打表后点螺纹胶，虽然土，但管用。😎
问：治具的重复定位精度怎么做到0.01以内？
答：难！不是砸钱买好轴承就能搞定。你得从整个系统刚性考虑，包括机床本身精度、治具在机床上的连接方式。我用零点定位系统，一次投资，长期省心，但要配合气检，防止切屑卡在接触面上。有次就因为一个芝麻大的铝屑没吹干净，导致整批孔位偏了0.02，全部报废……另外，定位元件的配合间隙要算死，比如用菱形销消除过定位时，菱形方向千万不能装反，否则圆销直接被憋死，重复定位精度根本谈不上。记住一点：重复装夹时的接触刚度往往比定位精度还关键，很多定位面看着很精密，一受力就微变形，那你的0.01就是在做梦。💤
材料：45钢淬火后变形，能怪谁？
一提到治具材料，很多人张嘴就是45钢淬火、Cr12MoV。没错，硬度要高，耐磨性要好，可热处理变形这关你过得了吗？我曾经设计过一套检具本体，材料选45钢，要求整体淬火HRC50-55。图纸上标了去应力处理，结果供应商偷懒，淬完直接精磨，尺寸全合格，但放了一个月，关键位置变形了0.03……查金相才发现残余奥氏体太多。现在学乖了，关键治具我宁可加一道深冷处理，成本高一点，但尺寸稳定。还有一次，为了减重用了铝合金7075，结果使用两个月后定位面严重磨损，因为没做硬质阳极氧化。后来补做了硬氧，但膜层厚度差点让定位面尺寸超差。所以该做硬氧的地方，加工尺寸要提前预留膜厚余量。💡
问：铝治具和钢治具到底选哪个？
答：看量，看工况，别听销售忽悠什么“钢的万能”。几百件的小批量，用7075航空铝轻快，调试搬运方便。上万件以上的批量，必须上钢件，不然治具还没用到寿命，精度就跑了。不过有个反直觉的情况：加工薄壁件时，我反而特意用铝合金治具。因为铝的阻尼减振特性有时能有效抑制切削颤纹，同样参数下，铝治具夹持的工件表面质量比钢治具好得多——当然，前提是切削力不能大到让治具弹性变形。还有个成本考量：铝治具损坏后不易修复，钢治具虽然重，但有些磨损部位可以镶块或涂镀修复。所以，没有绝对答案，得结合你的设备条件、工件公差和批产节拍。🛠️
调试：那个错位0.02的孔，让我赔了三万
治具设计再完美，现场调试不过关也是白搭。讲个真事儿：一套盖板钻孔治具，所有定位、夹紧、引导钻套都计算得好好的，结果首件出来，孔位整体偏了0.02。检查一天才发现，问题出在操作工习惯性用粗基准装夹时，工件没贴实基准面，而我设计的治具没有防呆措施来确保贴合。后来加了一个气动检测装置——工件未贴实则气压报警，问题彻底杜绝。所以治具设计一定要考虑操作者的“坏习惯”，能用结构防呆就别指望培训。你永远不知道夜班工人为了省事儿会怎么装活。😡 另外，排屑问题千万别轻视。钻套下方没设计排屑槽，铁屑缠钻头，钻头断在孔里，连带工件和治具全废……那次损失三万，买了个血淋淋的教训：所有引导元件周围必须留出足够的容屑空间，或者用带断屑功能的钻头。对了，还有对刀块的设置，别图省事拿工件表面对刀，批量生产必须用治具自带对刀块，消除工件自身尺寸偏差的影响，每个班次换刀后都要重新对刀并打跳动。✅
说这么多，其实治具这行，经验积累比理论更磨人。每次出问题，都是拿人民币买的教训。下次聊聊气动与液压夹紧的选型陷阱，那里面门道更邪乎。今天就先到这吧，车间还有批活儿要盯。💨
