我到现在都忘不了那个下午。
车间里新上的加工中心停了，几十万的设备，就因为一个夹紧力没算对，工件飞了出来——万幸人没事。张工脸都白了。我站在旁边，后背的冷汗把工装溻湿了一大片。那是十年前的事了。十年里，我跟夹具打了无数次交道，犯过蠢，也长了记性。
说实话，工业夹具这东西，乍一看挺简单的：不就是把工件固定住吗？可真正干过就知道，里头门道深了去了。刚度、精度、装夹变形、排屑、快换……每一个环节都连着成本、连着效率、连着安全。
刚性不是越硬越好
刚入行那会儿，我总迷信大夹紧力。觉得夹得越紧越保险。结果呢？薄壁件被夹得变了形，精度全跑光了。后来才明白，夹具设计的第一原则不是“夹死”，而是“稳定”。你得让工件在切削力的冲击下保持位置不变，可又不能引入额外的内应力。
!
薄壁零件液压夹具夹紧变形示意图
有一次，加工一个航空铝材的框类零件，壁厚才2毫米。我们用六点定位原理算了一遍又一遍，最后选了浮动夹紧。几个卡爪的夹紧力可以独立调节，配合辅助支撑。试切的时候，我蹲在机床旁边，盯着百分表，那根针晃都不晃——那种感觉，怎么说呢，比喝了冰啤酒还舒坦！
不过话说回来，刚性也不是越差越好。太重型的切削，比如铸铁箱体加工，你就得下狠手。这时候普通的手动螺旋夹紧效率太低，液压夹具就显出优势了。力大，平稳，还能多点联动。但液压夹具的维护……唉，说起来都是泪。密封圈老化、油液泄漏，哪一样都能逼疯人。
快速换装：时间的魔术
这几年智能制造喊得响，夹具也跟着变了。以前一套专用夹具干一个活儿，换产品就得重新设计、制造、调试，周期动不动一两个月。现在呢？柔性夹具、零点定位系统这些东西，把换装时间压缩到了分钟级。
我刚接触零点定位的时候，还有点抵触。心想：几个拉钉、一个锁紧模块，就能保证重复定位精度？是不是太儿戏了？后来去一家德资企业参观，看到他们的机器人自动更换不同工件的托盘，定位精度稳定在±0.005毫米以内。我当时就服了。回来就推动公司上马了一套。
问：零点定位系统真的那么神吗？所有设备都适合吗？
答：当然不是万能的。它特别适合多品种、小批量的混流生产。但前提是你的机床工作台得够平，而且工件本身刚度要够，否则拉紧力会引起变形。另外，拉钉孔的位置精度要求很高，自己瞎改很容易出问题。我见过一个案例，客户自己仿制拉钉，结果热处理不到位，用了没两个月就断了，差点出事故。所以，该花钱的地方别省。
说回快速换装，还有一个容易忽视的点：防错设计。工人在紧张的生产节拍下，把工件装反、装偏是常有的事。好的夹具必须能让人“想错都错不了”。比如用不对称的定位销、用传感器检测工件是否到位。这些细节，才真正体现一家工厂的水平。
!

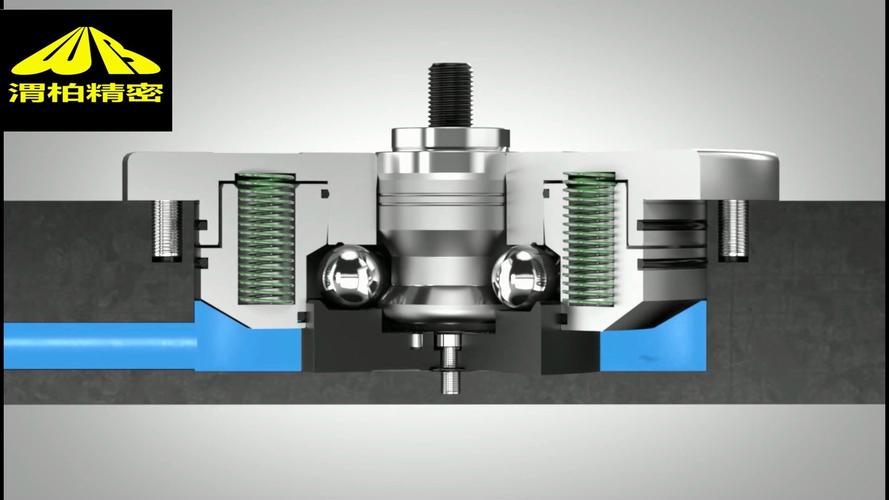

自动化产线机器人换装零点定位夹具系统
车间里的智慧：那些不写在书里的经验
车间里的智慧：那些不写在书里的经验
书本上讲的都是理想情况，实际车间里，灰尘、切屑、冷却液哪一样不给你添乱？我见过设计得很精巧的夹具，到了现场却因为排屑不畅，切屑堆积在定位面上，导致定位不准。解决办法听起来土：多开几个排屑槽，或者在定位面上加气吹。但就是这些小招数，决定了你半夜会不会被电话叫醒。
还有材料选择。夹具本体用什么？45钢、Cr12、还是合金钢？很多人只看强度，其实耐磨性和热处理后的稳定性同样关键。有一次我们做一批冲压件，夹具上的定位块用45钢调质，结果三个月就被磨出了凹坑，产品尺寸超差。后来换成Cr12MoV淬火，问题解决。多花了几百块材料费，但省下了几万块的废品损失。
问：现在的磁力夹具、真空夹具怎么样？值得投资吗？
答：得看工件。磁力夹具适合薄板类、导磁材料的加工，装夹快，没有机械夹持痕迹。但它的夹紧力受温度影响，加工中突然断电也是隐患（虽然现在有永磁+电控的）。真空夹具适合非导磁的平板件，比如线路板、玻璃。缺点是对工件表面粗糙度有要求，怕漏气。我试过用真空吸盘加工碳纤维板，结果粉尘堵了气孔，吸力骤降，差点把板子甩出去。所以，辅助的侧向定位还是要加上。
这些年下来，我越来越觉得，夹具设计不是纯粹的机械计算，更像是一门综合手艺。你得懂材料、懂工艺、懂人的操作习惯。有时候一个反直觉的设计——比如故意加一个看似无用的弹性元件来吸收振动——带来的效果出乎意料的好。
记得去年，我们接了一批钛合金的涡轮叶片，材料贵得要命。加工时的振刀问题怎么都解决不了。试了各种刀具、改变了切削参数，还是不行。最后，一个老钳工师傅提了个建议：在夹具上增加几个阻尼块，用聚氨酯材料顶住工件的非加工区域。就这么简单？我半信半疑地试了，振纹真的消失了。那一刻，我真想给师傅鞠个躬。
所以，别把工业夹具只当成一个“铁疙瘩”。它是活的，跟整个加工系统呼吸相通。选错了、用错了，轻则废品遍地，重则机毁人伤。可一旦你把它琢磨透了，那种“四两拨千斤”的掌控感，会让你上瘾。
写这些，不是想显摆什么。只是希望刚入行的朋友们，能少走点我当年的弯路。夹具这个领域，水很深，但也很有意思。真的。
