说实话，我第一次独立做渗透检测就搞砸了。那是一个关键的焊接接头，我严格按照步骤：预清洗、渗透、去除、显像……结果在暗室里，紫外灯一照，满屏的荧光斑点。我当时还挺兴奋——这么多缺陷？但师傅过来一看，冷冰冰丢了一句：“全是伪显示，重做。” 那种挫败感，像被泼了一盆冷水。💡 这就是渗透检测最坑人的地方：看上去简单，其实处处是陷阱。
毛细现象：这不是玄学，是物理
渗透检测的核心原理，说白了就是毛细作用。液体在细管中因表面张力而上升——学过初中物理的都懂。但用到检测上，就没那么简单了。渗透剂得能钻进微米级的开口缺陷里，还得抵抗重力、污染物，再被显像剂吸出来。这几步环环相扣，哪一环节掉链子都不行。
记得有次，我们检测一块不锈钢铸件，缺陷显示断断续续。后来发现是清洗时用了含氯溶剂，残余的氯离子和渗透剂反应了——这谁能想到？❗ 所以说，材料兼容性不是随口一提，是血的教训。
水洗、后乳化还是溶剂去除？选择困难症发作
三种去除方式，我全试过。水洗型最方便，但灵敏度中等，还怕过清洗——毕竟水压一高，缺陷里的渗透剂就冲没了。后乳化型灵敏度高，可那乳化时间得掐秒表？短了洗不净，长了照样过洗。至于溶剂去除型，适合野外作业，但溶剂用量必须精准，不然就是人为制造伪缺陷。这选择简直像在迷宫里找出口，每个方向都有坑。
有一次在油田管道检测，现场只有溶剂去除型设备。工人图省事，拿抹布蘸着丙酮猛擦——结果缺陷没显示，表面倒反出了一片红。这不是渗透剂残留，是溶剂污染！后来我们不得不全部返工。现在想想，还是火大。
Q&A：那些老师傅从不告诉你的细节
问：渗透检测到底能检出多小的缺陷？有人说0.5微米，可靠吗？
答：理论上，渗透剂能渗入极细微的裂纹，但实际灵敏度取决于整个系统——渗透剂、去除方法、显像剂、操作手法，甚至环境温度。按ASTM E1417标准，在最佳条件下，0.5微米宽度的开口缺陷确实可能被检出。但别高兴太早，现场条件哪有实验室完美？油污、氧化皮、粗糙度都会掩盖缺陷。我通常保守估计：1-2微米是可靠下限。再小？那得看运气了。❗
问：渗透检测和磁粉检测，怎么选？磁粉不是更方便吗？
答：磁粉确实快，而且能检测近表面缺陷，但它只限于铁磁性材料。渗透检测没这限制，铝、铜、钛、陶瓷都能检。但是！渗透检测对环境要求苛刻，不能在高温或潮湿表面操作。我有次在南方梅雨季做检测，空气湿度90%，显像剂都吸潮了，图像模糊一片。所以，选方法就像选工具——螺丝刀再好用，也不能钉钉子。
显像剂：别小看这层白粉

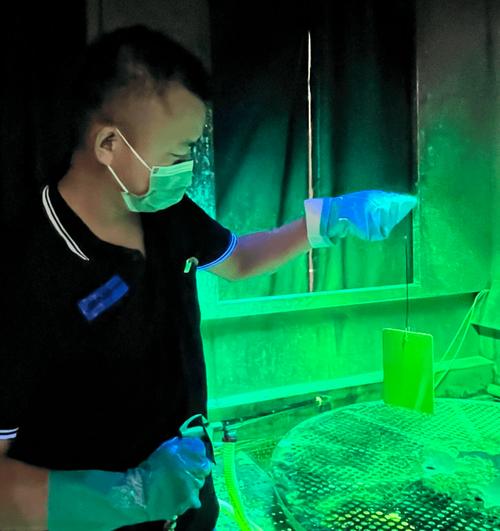

显像剂的作用是提供反差背景，并利用毛细作用把渗透剂从缺陷里“吸”出来。但很多人忽略了一个致命细节：喷涂距离和厚度。太近、太厚，显像剂会裂纹，产生虚假指示；太远、太薄，又覆盖不均匀。我习惯用湿法显像剂，喷上后等几分钟，表面形成均匀的白色膜——这时候用紫外灯斜照，缺陷就像黑夜中的星星一样涌现出来。那种感觉，怎么说呢，像解谜成功后的爽快！
伪缺陷：让你的努力一文不值
伪显示是渗透检测最大的敌人。它可能来自清洗不彻底、棉絮纤维、显像剂堆积、甚至手套上的硅油。我见过最离谱的一次：一个阀门铸件，渗透检测后显示出一条线性缺陷，判定为裂纹。结果切开验证，发现是笔划痕迹——操作员用记号笔划线后没擦干净，渗透剂残留了！那一刻，整个质检部沉默了。
怎么避免？✅ 我的经验：预清洗必须用蒸汽或溶剂彻底除油；手套用无粉丁腈手套；显像剂层干燥后，先在普通光下检查有无异常；最后，任何可疑显示都要用10倍放大镜或重新检测确认。别懒，懒一次，可能就错过一个隐患。
说了这么多，其实渗透检测就像一门手艺，需要耐心和敬畏。它不高科技，但足够可靠——前提是每一步都走对。下次当你端着黑光灯，看到那些清晰的黄绿荧光时，不妨想想：这小小的光芒背后，是无数教训换来的严谨。
