原理？吸铁石的高级玩法

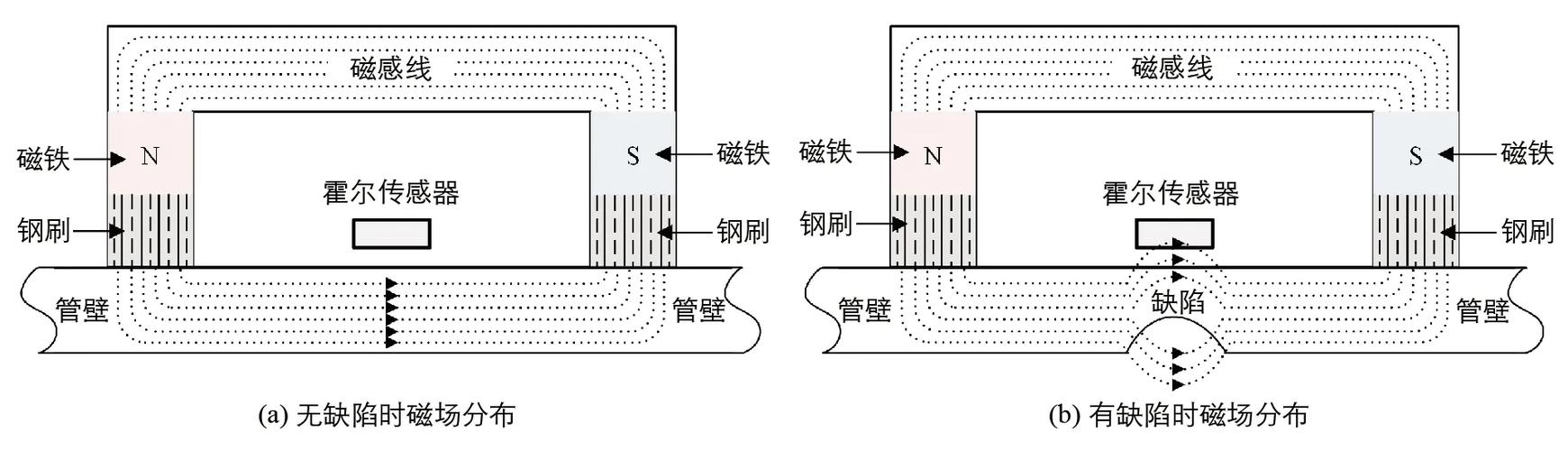

说实话，第一次见磁粉检测的人，十有八九会觉得这玩意儿玄乎。工件上撒点黑粉，通上电，一照，裂纹就显出来了——跟变戏法似的。但你要是拆解透了，其实就那么回事儿。铁磁性材料一旦被磁化，内部磁力线就会规规矩矩地跑，可要是碰到裂纹、夹渣这类不连续的地方，磁力线就不得不拐弯，甚至溢出表面，形成漏磁场。这时候你把细铁粉撒上去，磁场强的地方自然就把粉末吸过去了，堆积出一条肉眼可见的痕迹。✅ 就这么简单。不过话说回来，简单背后最怕的就是想当然。比如，你以为磁化方向跟缺陷方向平行也能查出来？大错特错——必须垂直，或者至少有个大角度，否则漏磁场微乎其微，神仙也看不见。
那荧光磁粉又是怎么个意思？无非是在铁粉外面裹一层荧光染料，在黑光灯下，缺陷痕迹会发出黄绿色荧光，对比度秒杀普通黑磁粉。特别是光线暗的车间，那个效果……啧啧，有点惊艳。但别急着掏钱买荧光设备，这玩意儿的成本可不低，而且黑光灯得预热，还得戴防护眼镜，现场工人往往嫌麻烦。所以，除非客户指定或检测灵敏度要求极高，否则常规的黑色磁粉完全够用。
干法湿法，荧光不荧光，选错就抓瞎
我见过太多新手一上来就纠结：干法好还是湿法好？这个问题真的没有标准答案，全看工况。干法——磁粉直接撒，不用液体载体，适合粗糙表面或高温工件，比如铸件毛坯、焊态焊缝。它的粉粒粗，流动性差一丢丢，但胜在方便，尤其现场没水没电的时候，一罐磁粉喷出去，省心。湿法呢，是把磁粉悬浮在油或水里，再浇或喷到工件上，粉粒细，灵敏度高，适合光滑表面或微小缺陷。不过湿法有个致命弱点：冬天结冰。你要是没加防冻液，第二天早上设备全冻成坨，那种崩溃，懂的自然懂。
还有一点！湿法用的载液也有讲究。水基便宜、安全，但对工件润湿性差，容易生锈；油基润湿性好，还防锈，可是——易燃！而且清洗起来贼费劲。所以我经常跟人说：选方法不是看哪个高级，而是看你的活儿吃哪一套。💡 对了，如果检测后还要机加工，务必先清理干净磁粉，否则刀具磨损得你肉疼。
再来说说磁化方式。线圈法、磁轭法、触头法、中心导体法……名堂一堆。现场最爱用磁轭，因为便携，AC、DC都能搞。但你别以为扛着个磁轭走天下就万事大吉，有些工件的几何形状能把磁力线扭曲到让你怀疑人生。比如角焊缝，磁轭怎么放都别扭，这时候就得考虑触头法，或者干脆用线圈把整个工件包起来。唉，没有万能钥匙，只有不断试错的工程师。
老法师的经验：流程和坑
检测流程看似标准化——预处理、磁化、施加磁粉、观察、退磁、后清洗——可每一步都能蹦出幺蛾子。预处理？你觉得拿抹布擦擦就行？错！油污、锈皮、涂层，全得弄掉，因为漏磁场本来就弱，再隔一层东西，磁粉根本吸不住。有一次我徒弟偷懒，焊缝上的飞溅没敲干净，结果一条3毫米长的裂纹硬是没查出来。客户找上门，赔了八千块，那小子现在都长记性了。
问：磁粉检测能查出多深的缺陷？
答：这是个高频问题。严格说，磁粉检测只能发现表面和近表面缺陷，一般深度在0.5毫米以内。如果裂纹深埋几毫米，那就不是它该干的活——得去找超声波或射线。但别小看这0.5毫米，很多疲劳裂纹就是从表面起源的，一旦发现，能救大命。❗
施加磁粉也有门道。干法要轻撒，让粉自然飘落，绝不能狂风暴雨一样泼上去，否则没有漏磁场的地方也会堆积，形成假象。湿法最好是连续浇注，停泵的同时马上看，因为磁粉痕迹会慢慢模糊。还有，观察时机很重要：荧光法的黑光灯得预热5分钟以上，不然亮度不够，微细缺陷容易漏。说实话，每次换新灯管我都得提醒自己这个事儿，年纪大了记性差，唉。
问：检测后必须退磁吗？
答：不—必—须？当然必须！除非你这工件以后不加工、不装配、不挨着精密仪表。剩磁会吸附铁屑，导致运动件卡死或磨损加剧；还会干扰电子设备，比如飞机起落架要是带着磁性，后果不堪设想。退磁的方法也多：交流退磁线圈、直流换向衰减、加热……但最常用的还是交流线圈，方便快捷。不过注意，大工件退磁后要用高斯计实测一下，别凭感觉。我见过一哥们，退磁机设置错了参数，检完一批轴类零件，剩磁超标30%，返工返到哭。
最后说个容易被忽略的点：磁粉检测的灵敏度并非一成不变。它跟工件材质（磁导率）、磁化电流类型（交流测表面，直流探更深）、粉粒大小、环境光线统统有关。所以，别迷信标准试片，那东西只能证明设备能工作，不代表你的检测真正到位。真正的本事，在于把标准吃透，再结合工件服役条件，判断哪些缺陷可放过，哪些必须干掉。这，才是老师傅们藏在心里的干货。
总之，磁粉检测这潭水，看似浅，踩进去才发现深。不过，谁不是一边骂着麻烦，一边又离不开它呢？
