超声波的脾气：你摸不透它，它就给你颜色看
探头选型：别被销售忽悠瘸了
耦合剂这点小事儿，也能让你翻车
说到耦合剂，一般人觉得不就是浆糊吗？大错特错。高温检测超过300℃，普通耦合剂瞬间汽化，什么都测不出来。得用高温耦合剂，或者干脆用干耦合技术。另外，粗糙表面，比如铸件，耦合剂要粘度高一些，不然声能透不进去。我有次偷懒，拿机油代替，结果腐蚀了探头表面——那个德国探头，三千多块！心疼死我了。所以，耦合剂选择务必匹配工况。
那些年，超声波检测救过的场子

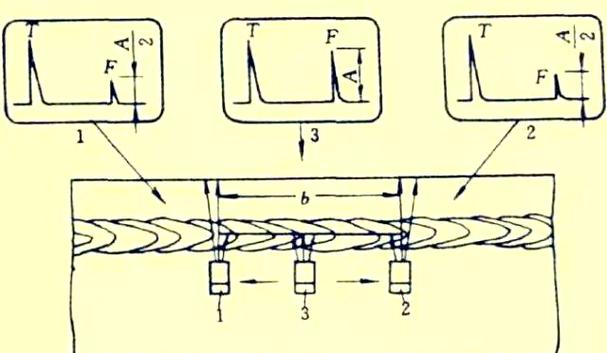

有一回，一家压力容器厂紧急停产，怀疑筒体焊缝有裂纹。X射线拍片看不清楚——壁厚太厚，片子模糊。我们用TOFD（衍射时差法）扫了一遍，果然在根部发现了一条5mm的未熔合。幸亏及时发现，不然开工后不堪设想。这个案例让我对TOFD的好感大增，虽然它设置麻烦。还有一次检测风电主轴，用常规方法发现中心有个小于φ1mm的不连续信号，金相验证是白点。这种缺陷用超声比磁粉灵敏多了，因为声束能穿透。所以，超声波在内部缺陷检测上具有独特优势。 不过话说回来，超声波也不是万能。对于近表面缺陷，用表面波或者涡流可能更好。还有奥氏体不锈钢焊缝，晶粒粗大导致声波衰减和散射严重，信噪比差得要命，有时候不如射线。每种方法都有它的脾气，咱们得顺着来。
