管路布局：压降的元凶之一

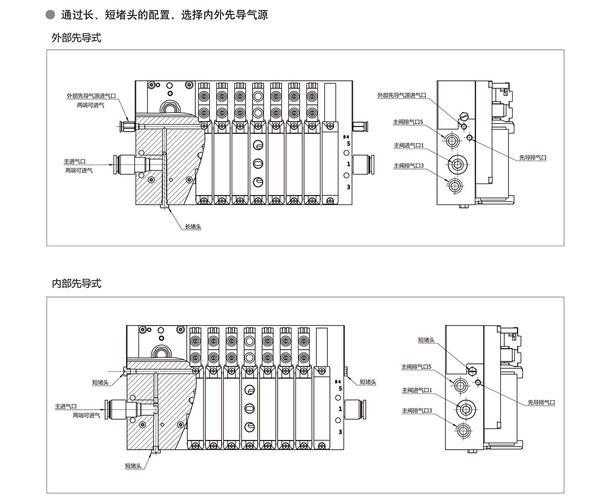

有一次，现场调试一条新线，气缸动作慢得诡异，压力表显示明明有0.6MPa，但到了执行元件那里一测，只剩0.4了。查了半天，发现从三联件到电磁阀的管路足有十多米，中间还拐了五六个直角弯。说实话，压降这玩意儿，很多人在设计阶段直接忽略，觉得“管粗点就行了”，其实不然。气流在管路里流动，就像车流在道路上，每个急弯、每个变径都会产生阻力。尤其是当多个执行件共用一段主管时，瞬时流量需求一上来，压降能把系统刚度毁得一塌糊涂。我给你个建议：就近布置阀岛，缩短管路长度；能用金属管就别拿PU管硬撑，内壁光滑度差好几个级别。还有，主管路上那类直角接头，能少一个是一个，换成快插弯头至少能减少30%的局部损失——这数字是我实测过的，当时惊喜得直拍大腿，怎么早没想到呢！ 问：我的设备空间受限，管路必须走长距离，怎么补救？ 答：首先，适当放大通径，比如原本用6mm管，换8mm甚至10mm；其次，在远端加一个小型储气罐，平抑流量脉动——就像水库调节下游水量，这个办法救过我好几回。千万别信那种“照样本选就行”的省事逻辑，样本上的流量数据都是在理想条件下测的，实际应用打八折都算好的。

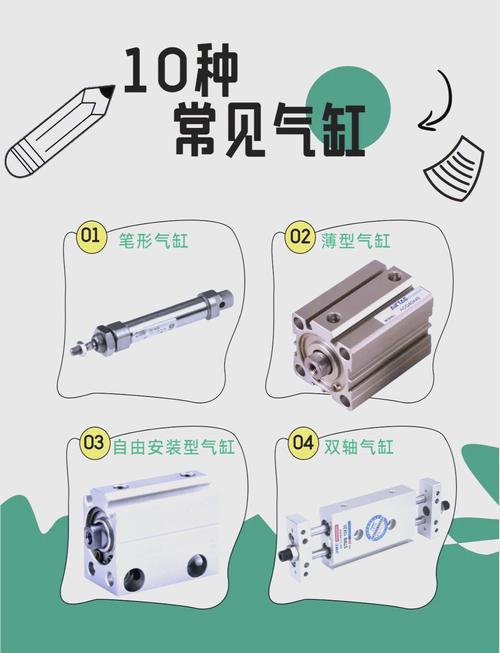

元件选型：气缸不是越大越好
泄漏：看不见的能耗黑洞

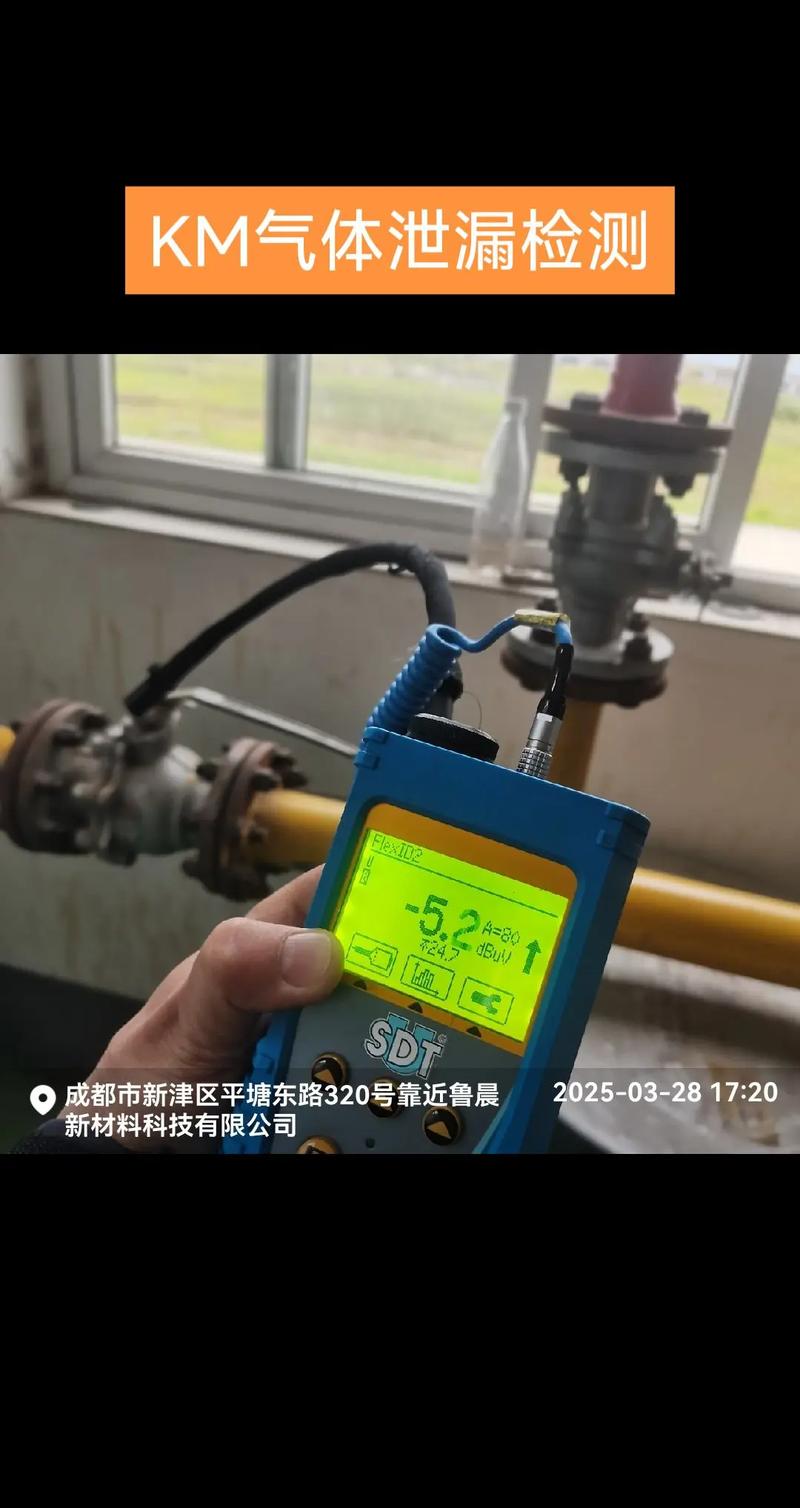

你要是停产后进车间，能听见“嘶嘶”声，赶紧查！一个1mm的小孔，在0.6MPa下，每年泄漏掉的压缩空气成本足够请全组人吃几顿大餐。泄漏点往往集中在接头、气管磨损处、密封圈老化部位。我习惯用超声波检漏仪定期扫一遍，听不见的泄漏在耳机里响得像哨子。还有个土办法：喷肥皂水，气泡一冒一个准。但最根本的还是设计阶段就减少潜在泄漏点——能用焊接式接头替代快插的地方，就别手软。有一次改造旧线，我把五十多个快插直角接头换成锥螺纹密封的，泄漏率从15%直降到3%，电费单下来时老板高兴得差点给我发红包，哎，就那么回事。

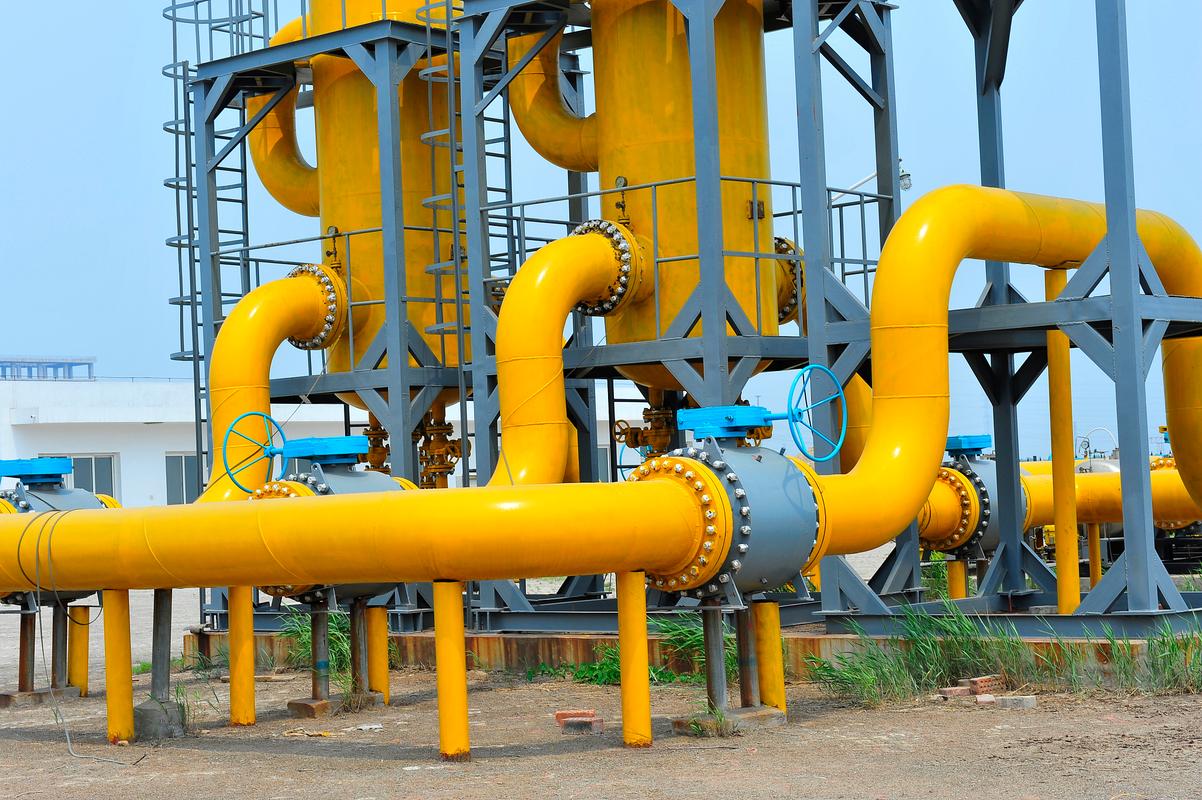

气源处理：被人遗忘的节能角落
