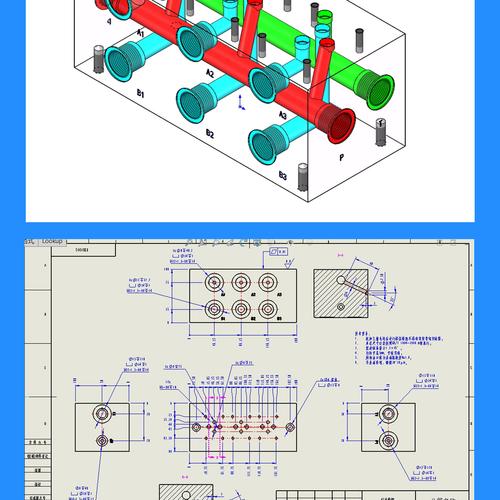

阀块设计？远不是钻几个孔那么简单
上周去车间，正巧撞见一个年轻的液压工程师对着刚加工完的阀块发愁。说是按图纸钻好了所有孔，可装配时发现两路本该互不干涉的油道，在深处打了照面——窜腔了。他挠着头嘟囔：“明明三维模型里检查过的，怎么还会干涉？”
我凑过去看了一眼模型。果然，软件里那些交叉点显示正常，可实际加工中钻头走了偏，因为那段孔太长、导向又不好。他说设计时没考虑钻削工艺容差。说实话，这种事我见太多了。液压阀块设计，核心矛盾往往不在功能逻辑上，而在“怎么做得出来”这几个字里。
很多新手把阀块当电路板，以为有孔有槽就行。真正上手才发现，油道交叉、壁厚不足、密封面缺失，每一个坑都能让项目延期好几周。有一次我们甚至因为一个阀块内部铸造砂芯没清干净，导致整台液压站试车时泵直接卡死——那种挫败感！

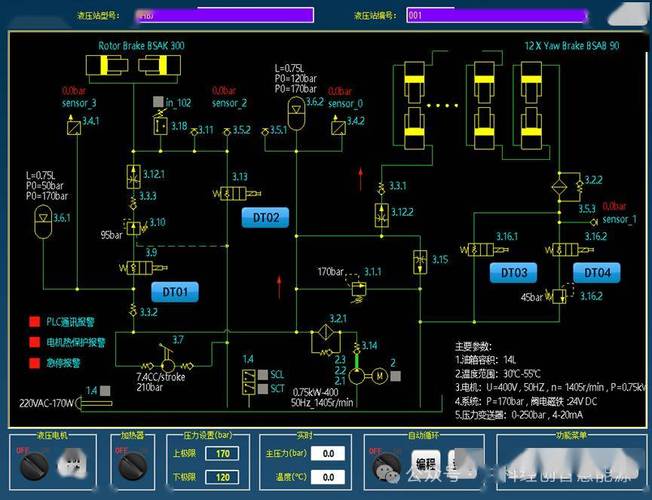

压力损失计算：图纸上的数字，现场的痛
说到液压系统压力损失，我忍不住要吐槽一下那些教科书上的公式。沿程损失、局部损失，算起来头头是道，可一到实际系统，测试值总比计算结果大个20%～30%。为什么？
因为没人告诉你，阀块内部交叉孔口的毛刺会吃掉多少压力。也没人强调，当油液流过某个90度拐角时，如果流道没有平滑过渡，实际局部阻力系数可以飙升到理论值的两倍。液压设计里这种细枝末节，决定了泵功率是花在有用功上还是变成热堆积在油箱里。
💡 一个小建议：别太信仿真软件默认的边界条件。油液黏度会随温度变化，而你建模时可能用的还是40℃的理想值。车子一启动，油温过八十，阻力早就变了样。
问：为什么我按手册算出来的压损和实测对不上，有时偏差大到离谱？
答：八成是忽略了“非标准”因素。手册公式默认管道内壁光滑，但无缝钢管用久了有锈蚀；弯头半径比标称值小那么一毫米，损失能增三成。还有，如果系统里存在微量的空气，压缩性导致的压力波动根本不在你的计算表里。强烈建议每次调试时，用红外热像仪扫一遍管路，哪段温度异常高，哪段可能就是隐性压损点。
管路布置：别让软管毁了所有设计
有一次客户投诉，说新做的液压管路系统才用了半年就爆管。我去现场一看，软管走线绷得跟吉他弦似的，弯曲半径不到最小允许值的六成。施工的师傅还特别委屈：“不这样拐，空间不够啊！”可高压软管不是橡皮筋，每一次压力脉冲都会让它在过度弯曲处反复拉伸，疲劳寿命指数级下降。
✅ 记住一个原则：液压管路设计中，软管弯曲半径至少取公称通径的6倍以上，高压处放宽到10倍。管夹间距也别想当然，吸油管和回油管振动频率不同，混用同一套支撑方案就是埋雷。
不过话说回来，有时空间真的局促。这时宁愿改阀块位置或者换45度接头，也绝不在软管上妥协。现场处理过太多因为一个接头角度不对而引发整条生产线停机的案例了。
问：高压软管总成经常在接头根部漏油，怎么从设计上避免？
答：这问题普遍得让人头疼。首先要检查接头与软管接合处的扣压量是否匹配——扣压太紧伤内胶，太松又脱头。设计时在接头根部留一段合理的直段缓冲，别让软管一出来就扭着。另外，在高压大流量场合，尽量用长半径弯头替代标准弯头，减少流体对软管接口的侧向冲击。
写在最后：经验，才是液压设计中最贵的部分
这些年做液压集成块设计，从最早手工画展开图，到现在用三维自动布孔，工具进步了很多。可出错的反而越来越隐蔽。因为软件帮你规避了几何干涉，却不会提醒你工艺实现、热膨胀、清洁度残留这些魔鬼细节。有一次我们甚至花了三周排查一个偶尔的压力颤振，最后发现是阀块内部某个工艺孔堵头没拧紧，微小间隙引起油液共鸣……
说实话，分享这些不是抱怨，而是想告诉你：液压设计本质上是个平衡的艺术。流量、压力、温升、噪音、加工可行性，每一项都是相互制约的变量。别指望一篇攻略就能包治百病，但至少下次当你面对一块钢料要下刀时，脑子里能多转几个弯，少踩几个坑。
