我入行快二十年了，说起电气设计，脑海里蹦出的第一个词竟然是——接地。可笑吧？但事实如此。去年我们厂里的数控机床突然频繁报错，伺服驱动莫名其妙使能断开。查了三天三夜，最后发现是接地电阻超标了0.3欧姆。就这0.3欧姆，差点毁掉一批价值百万的模具。
图纸不是给电脑看的
电气设计的第一步永远是规范理解，可多少工程师一上来就打开EPLAN或者AutoCAD Electrical？说实话，我见过最离谱的图纸——符号都是错的。动力线和控制线混杂在一起，线号居然重复。现场接线工拿着图纸直骂娘。
你能想象吗？一个简单的电机正反转电路，原理图里热继电器居然画在接触器后面。这是基本常识错误！但偏偏通过了软件自检。因为软件只检查连通性，不检查行业规则。

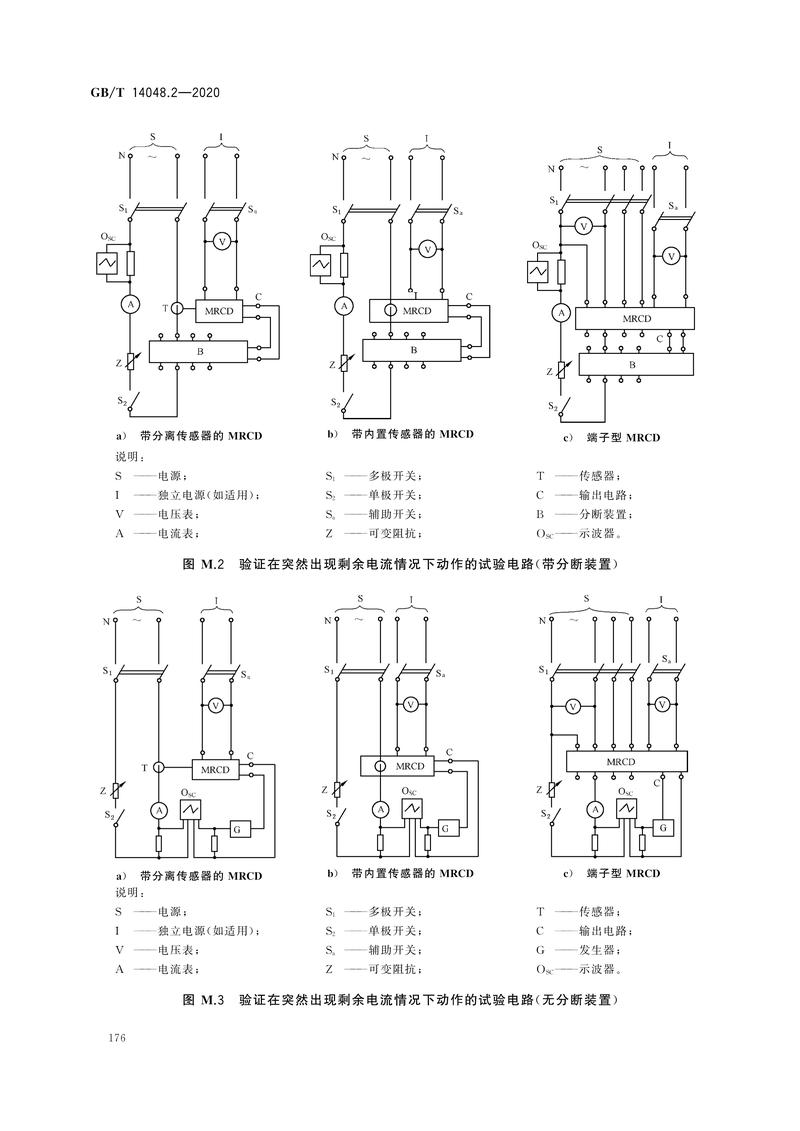

工业电气设计典型错误图纸对比
所以我总跟新人讲，多用铅笔。先在方格纸上手画草图。这不是守旧，而是手脑联动时，你会下意识思考电流走向。软件越智能，人越容易偷懒——而电，从不会原谅偷懒。
问：为什么很多电气原理图看起来都对，现场一送电就跳闸？
答：多半是忽略了短路电流计算。我遇到过最经典的案例：一台75kW水泵，设计院选用的塑壳断路器分断能力只有35kA，但变压器出口短路电流达到了42kA。图纸上断路器型号没错，脱扣曲线也没问题，可就是没算对下游短路电流。结果投运当天直接爆炸。所以别迷信标准图集，实测变压器容量和线路阻抗是逃不掉的功课。
柜内布线：一场毫米级的战争
接线端子排要留多少备用？我说至少20%。有人嫌浪费。去年底一条自动化产线改造，就因为柜内两组DI端子没有预留，多花了三天工时重新布线。三天啊，客户在车间盯着我们，那滋味……
还有线槽填充率，规范说40%，我个人经验——35%更靠谱。尤其是变频器柜，谐波发热超乎想象。我有次用热成像仪扫描，满负荷运行两小时后，填充率45%的线槽表面温度居然比旁边的低了8度？没错，低了！因为气流通道堵塞了。

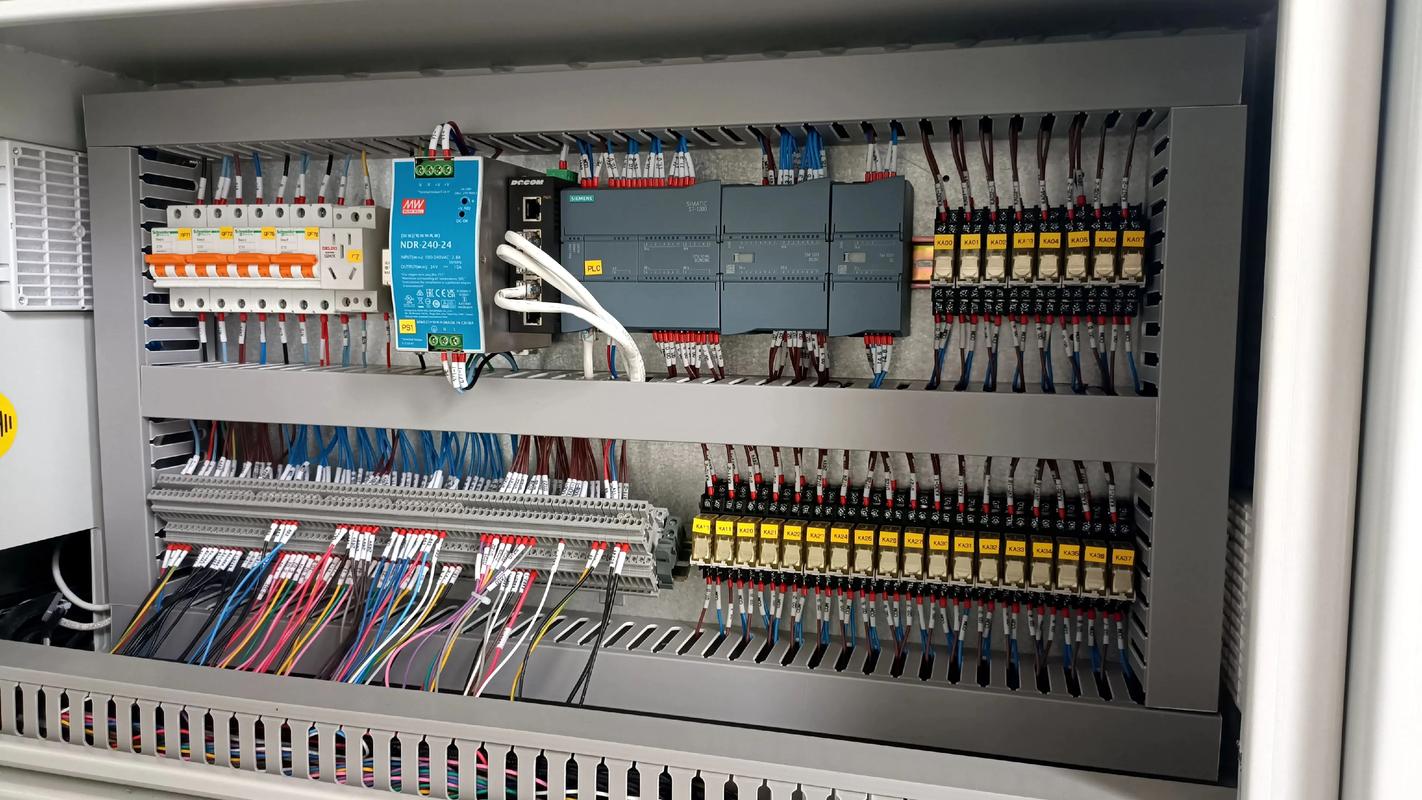

控制柜内部布线线槽填充率对比热成像
更被忽视的是屏蔽层的接地方式。变频器到电机的动力电缆，屏蔽层必须两头接地吗？不一定！长距离电缆可能一头接地效果更好，否则屏蔽层电流会烧毁外护套。我亲眼见过一个项目，所有屏蔽层统一在柜内P型压接接地，结果三个月后电缆表皮开裂。设计人员还振振有词：我按规范来的。规范是死的，电磁场是活的。
问：电气设计中如何避免EMC干扰导致传感器信号跳变？
答：首先得明白，EMC不是加个磁环就完事了。我们做过对比测试：某接近开关信号线未做任何处理，旁边变频器一启动，PLC采集的计数值跳变率达到30%。后来我们将信号线穿钢管敷设，且钢管在传感器端悬空、在控制柜端接地，跳变率直接降到0.1%以下。关键就在接地点的选择性和等电位连接。很多时候，乱接地不如不接。
软件仿真：便利背后的陷阱
软件仿真：便利背后的陷阱
现在流行数字化双胞胎，电气设计直接导入三维模型做路径规划。看起来很酷。但我在调试现场至少烧过三台伺服驱动器，原因是仿真软件里的电缆长度和实际差了五米——电压降完全不一样！
尤其在长距离输送时，压降计算必须手工复核。我曾经用西门子的SIZER选型，软件生成结果说2.5平方的线足够给3公里外的风机供电。我一看压降，超过10%了！软件居然没报错。为什么？因为它考虑了风机的启动方式为星三角，但默认输入的是额定电流，忽略了启动瞬时电流引起的线损。这种隐藏假设，新手根本发现不了。
还有就是短路电流的热效应校验。大部分绘图软件不校核这个。有一回，我们设计的母线排，在热稳定校验时发现截面小了12%。如果直接按软件生成的布置图生产，故障时母线会熔化。后怕。
问：现在很多电气设计都用三维布线软件，是不是能避免所有干涉问题？
答：绝不可能。软件只能检查静态干涉，管不了动态。比如柜门铰链处的线束，三维模拟时弯曲半径完全合格。但实际开门时，由于扎带固定点的位置偏移，线束会碰到柜内元器件。我们后来规定：所有活动部分的线束，必须做实际开合测试，并在三维模型里增加动态包络体。软件是工具，替代不了物理感知。
最让我恼火的是，一些年轻工程师过分依赖自动标注。结果图纸上线号密密麻麻，根本分不清层次。真正的电气设计，画图的重点在分区和流向指示。我常把图纸打印出来挂墙上退后五米看——能否一眼看出主回路、控制回路、信号回路的分区？这才是检验标准。
最后说一个细节：端子号与线号的区别。太多人混用。端子号是位置标识，线号是连接标识。采用设备端接线法时，一根线的两端线号可以相同；但如果是远程模块集中接线，线号必须包含柜号信息。否则维护时——噩梦。
电气设计，说到底是对物理世界的深刻敬畏。别让软件麻痹了你的判断力。下次画图前，先去车间闻闻焦糊味吧。
